Pompa obiegowa c.o./klimatyzacja Wilo-Stratos GIGA 2.0-I 100/1-9/1,5-S1 Smart IE5 2204819

Konstrukcja i przeznaczenie

Pompa dławnicowa Inline Wilo-Stratos GIGA2.0-I o konstrukcji jednostopniowej z silnikiem EC klasy IE5 zgodnie z IEC 60034-30-2 - najwyższy standard efektywności energetycznej dostępny na rynku. Hydrauliczny wskaźnik minimalnej energochłonności MEI wynoszący ? 0,7 potwierdza jej przewagę nad konwencjonalnymi rozwiązaniami w całym zakresie obciążeń częściowych.

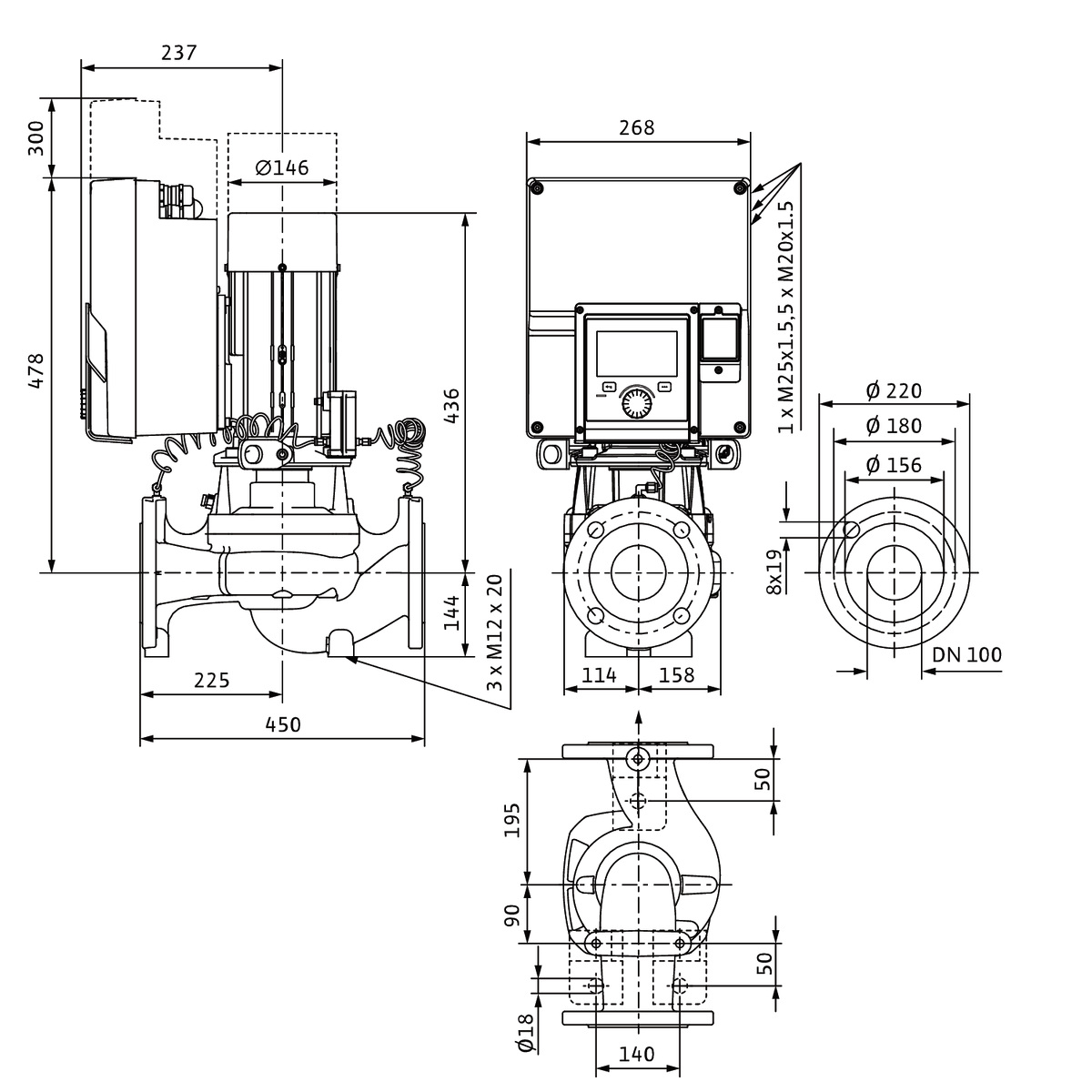

Korpus spiralny o konstrukcji Inline oznacza przyłącza ssawne i ciśnieniowe w jednej linii osiowej - to uproszczenie prowadzenia rurociągów i zmniejszenie strat hydraulicznych w instalacji. Kołnierze PN 16 według EN 1092-2 zapewniają szczelność przy ciśnieniu roboczym do 16 bar. Długość wbudowania 450 mm przy średnicy nominalnej DN 100 pozwala na integrację z istniejącymi ciągami rurociągowymi bez konieczności przebudowy.

Przetłacza wodę grzewczą (wg VDI 2035), wodę zimną oraz mieszaniny woda-glikol niezawierające substancji abrazyjnych - w układach grzewczych, klimatyzacyjnych i chłodzenia. Zakres temperatur pracy od -20 °C do +140 °C (praca ciągła) sprawia, że pompa radzi sobie zarówno w niskotemperaturowych systemach chłodniczych, jak i w instalacjach przemysłowych o podwyższonych parametrach cieplnych.

Tryby regulacji

Elektroniczne dopasowanie wydajności realizuje kilka trybów regulacji:

• Wilo-Dynamic Adapt plus - automatyczne dostosowanie mocy do wymagań instalacji bez wprowadzania wartości zadanych (ustawienie fabryczne)
• Stała temperatura (T-const.) oraz stała temperatura różnicowa (dT-const.)
• Stały przepływ (Q-const.)
• Zmienna różnica ciśnień (dp-v) z opcją nominalnego wprowadzania punktu pracy Q i H
• Stała różnica ciśnień (dp-c) - również w punkcie oddalonym w rurociągu (regulacja punktu błędnego)
• Stała prędkość obrotowa (n-const.)
• Zdefiniowana przez użytkownika regulacja PID

Funkcja Q-Limit umożliwia nastawne ograniczenie przepływu od strony minimum i maksimum - eliminuje ryzyko niedociążenia instalacji. No-Flow Stop automatycznie wyłącza pompę po rozpoznaniu zerowego przepływu, co obniża zużycie energii w trybie czuwania.

Komunikacja i integracja z automatyką budynku

Kolorystyczny wyświetlacz graficzny 4,3 cala pokazuje aktualny tryb regulacji, wartość zadaną, przepływ obrotowy (przy podłączonym czujniku różnicy ciśnień), temperaturę medium oraz pobór mocy - wszystkie kluczowe parametry na jednym ekranie. Moduł BT Wilo-Smart Connect umożliwia odczytywanie i konfigurację parametrów przez Bluetooth przy użyciu aplikacji Wilo-Assistent, co przyspiesza uruchomienie i diagnostykę.

Gniazdo modułów CIF Wilo pozwala na rozbudowę komunikacji z automatyką BMS - dostępne są moduły CIF Modbus RTU, BACnet MS/TP (wersja IP również możliwa), LON oraz CANopen/CAN. System magistrali Wilo Net zapewnia komunikację między produktami Wilo np. przy Multi-Flow Adaptation czy pracy pomp podwójnych.

Konfigurowalne wejścia analogowe (0-10V, 2-10V, 0-20mA, 4-20mA oraz PT1000) oraz dwa wejścia cyfrowe pozwalają na integrację z zewnętrznymi systemami sterowania - obsługa sygnałów Ext. Off / Ext. Min / Ext. Max / ogrzewanie-chłodzenie oraz blokada obsługi chroniąca konfigurację przed nieautoryzowanym dostępem.

Funkcje eksploatacyjne i monitoring

Zintegrowane funkcje monitoringu obejmują rejestrację ilości ciepła i rejestrację ilości zimna, co pozwala na bilansowanie energetyczne instalacji bez dodatkowych liczników. Pompa zapisuje skumulowane zużycie energii elektrycznej oraz prowadzi historyczną rejestrację danych eksploatacyjnych z zapisem czasu błędów i ostrzeżeń - ułatwia to przeglądy konserwacyjne i identyfikację problemów.

Tryby pracy pompy podwójnej (Praca główna / z rezerwą, praca z dołączaniem) oferują optymalizację sprawnego dla dp-c i dp-v przy stosowaniu dwóch jednostek jako zestawu redundantnego lub równoległego.

Pełne zabezpieczenie silnika jest zintegrowane fabrycznie - nie wymaga dodatkowych urządzeń zewnętrznych ani okablowania ochronnego.

Korpus pompy i kołnierz silnika standardowo pokryte powłoką kataforetyczną zapewniają odporność korozyjną nawet w wilgotnym otoczeniu hali kotłowni lub maszynowni. Temperatura otoczenia od 0 do +50 °C, stopień ochrony IP55 pozwala na montaż w pomieszczeniach technicznych bez dodatkowej obudowy ochronnej.
