Pompa obiegowa c.o./klimatyzacja Wilo-Stratos GIGA 2.0-I 125/1-9/3,0-R1-S1 Smart IE5 2204966

Najwyższa klasa efektywności w konstrukcji Inline

Pompa Wilo-Stratos GIGA 2.0-I to jednostopniowa niskociśnieniowa pompa wirowa o konstrukcji dławnicowej Inline, w której przyłącze ssawne i ciśnieniowe znajdują się na jednej osi w linii - stąd nazwa „Inline". Taka geometria upraszcza instalację w prostych odcinkach rurociągów i minimalizuje straty hydrauliczne na kolanach czy załamaniach przewodu. Korpus spiralny wykonany z żeliwa GG25 (GJL-250) pracuje z kołnierzami PN16wg EN 1092-2, co zapewnia szczelność połączeń w typowych instalacjach cieplnych i chłodniczych.

Silnik IE5 (zgodnie z IEC 60034-30-2) to obecnie najwyższy stopień klasyfikacji sprawności energetycznej silników elektrycznych - wyższy niż popularne IE3 i IE4 stosowane w standardowych pompach obiegowych. Oznacza to mniejsze straty cieplne uzwojeń i lepsze wykorzystanie dostarczonej energii elektrycznej przez cały okres eksploatacji. Hydrauliczny wskaźnik MEI na poziomie ?0,7 potwierdza wysoką sprawność samego układu hydraulicznego z żeliwnym wirnikiem GG20.

Regulacja wydajności i tryby pracy

Elektroniczne dopasowanie wydajności pozwala płynnie zmieniać parametry pompy zależnie od aktualnego zapotrzebowania instalacji - bez rusztowania charakterystyk jak w klasycznych pompach dwubiegowych. Do dyspozycji są różne tryby regulacji:

• Regulacja temperaturowa - pompa automatycznie koryguje przepływ na podstawie zmierzonej temperatury medium, co eliminuje ręczne ustawianie krzywej pracy.
• Ograniczanie przepływu - funkcja chroni instalację przed nadmiernym natężeniem przepływu przy zmiennych warunkach obciążenia.
• Wyłączanie przy braku przepływu - pompa samoczynnie zatrzymuje się, gdy instalacja nie wymaga tłoczenia medium, co eliminuje niepotrzebne zużycie energii w okresach przejściowych (np. nocą).

Wbudowany wyświetlacz LCD umożliwia bieżący odczyt parametrów roboczych bez konieczności podłączania dodatkowych urządzeń diagnostycznych.

Parametry eksploatacyjne i konstrukcja

Przy przepływie nominalnym 130,8 m3/h (punkt BEP) pompa generuje ciśnienie 60,16 kPa, co przy maksymalnej wysokości podnoszenia 9,4 m pozwala obsłużyć średniej wielkości obiekty komercyjne i przemysłowe. Zakres temperatur pracy od -20 do +140°C sprawia, że urządzenie sprawdza się zarówno w tradycyjnych układach grzewczych (woda grzewcza wg VDI 2035), jak i w instalacjach chłodniczych czy technologicznych z nośnikami ciepła o podwyższonej temperaturze.

Konstrukcja z niedzielonym wałem oznacza jedno miejsce uszczelnienia (dławnica mechaniczna) zamiast skomplikowanego układu wielokrotnego uszczelnienia wału - ułatwia to serwisowanie i obniża koszt eksploatacji. Maksymalne ciśnienie robocze 16 bar zapewnia kompatybilność z większością zamkniętych instalacji grzewczych i chłodniczych.

Cecha	Wartość

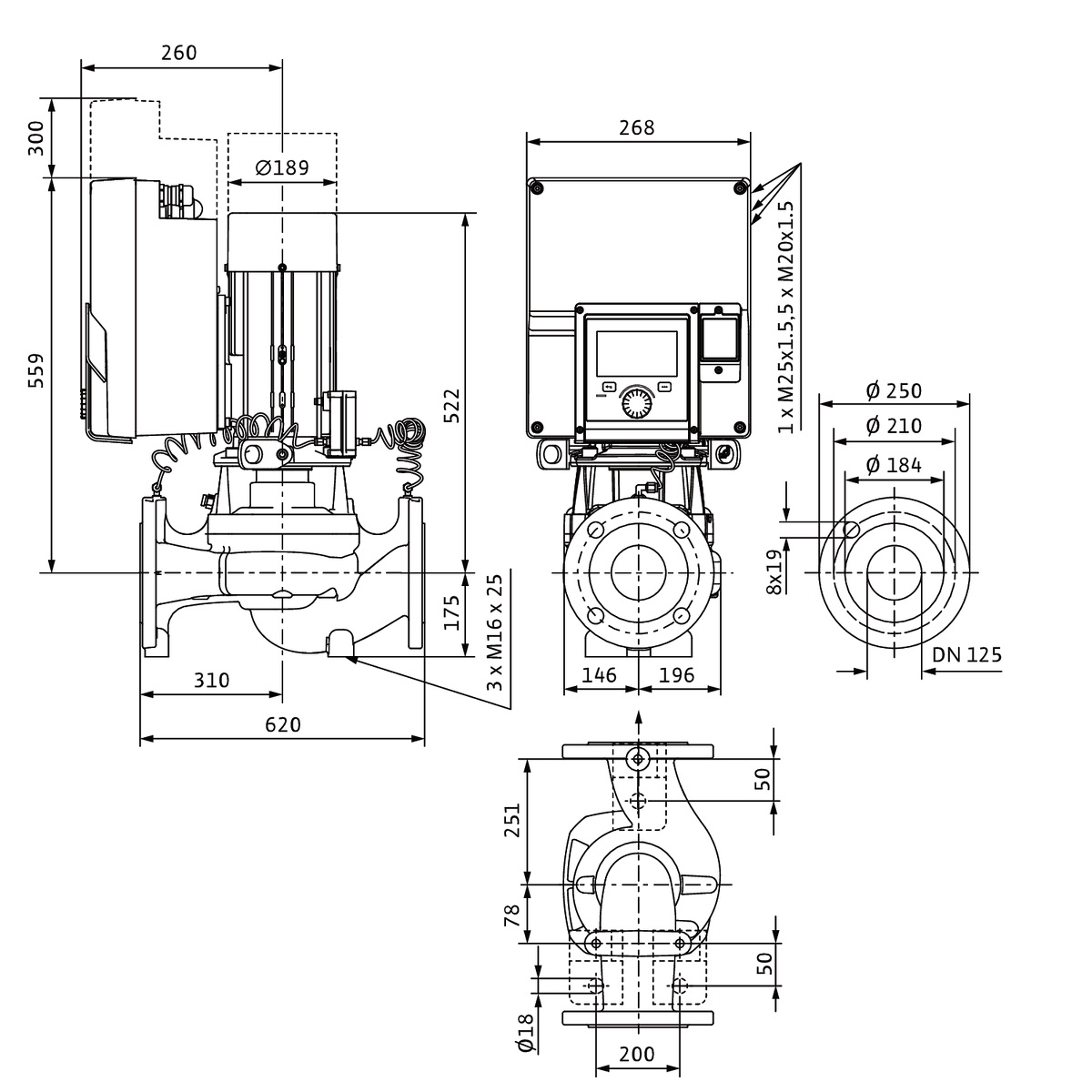

Przyłącza	Kołnierz DN125 / PN16
Długość wbudowania	620 mm
Napięcie / fazy	400 V / trójfazowe
Prędkość obrotowa	1470 obr/min
Moc pobierana P1	2,9 kW
Moc oddawana P2	~2,7-3 kW
Stopień ochrony	IP55

Obudowa o klasie izolacji F oraz zakres temperatur otoczenia 0-50°C pozwalają na montaż w kotłowniach i maszynowniach bez specjalnych zabiegów wentylacyjnych.

Komunikacja i integracja z automatyką budynkową

Układ komunikacji jest fabrycznie przygotowany do integracji z systemami BMS - wystarczy dobór odpowiedniej karty rozszerzeń lub modułu komunikacyjnego pasującego do danej infrastruktury automatyki budynkowej (Modbus RTU/TCP, BACnet lub inny protokół dostępny w ofercie Wilo). Dzięki temu pompę można wpiąć w istniejącą sieć sterowania bez wymiany całej centrali zarządzania budynkiem.

Przyłącza pomiarowe ciśnienia (R 1/8) umieszczone na korpusie umożliwiają późniejszy montaż czujnika różnicy ciśnień - przydatne przy automatycznym bilansowaniu hydraulicznym dużych sieci dystrybucyjnych.

Przede wszystkim przeznaczona do tłoczenia wody grzewczej oraz wody zimnej i mieszanin wodno-glikolowych niezawierających substancji abrazyjnych - standardowe medium w instalacjach CO, klimatyzacyjnych i chłodniczych obiektów komercyjnych oraz użyteczności publicznej.
