Pompa obiegowa c.o./klimatyzacja Wilo-Stratos GIGA 2.0-I 40/1-37/3,0 Smart IE5 2204730

Konstrukcja inline i materiały

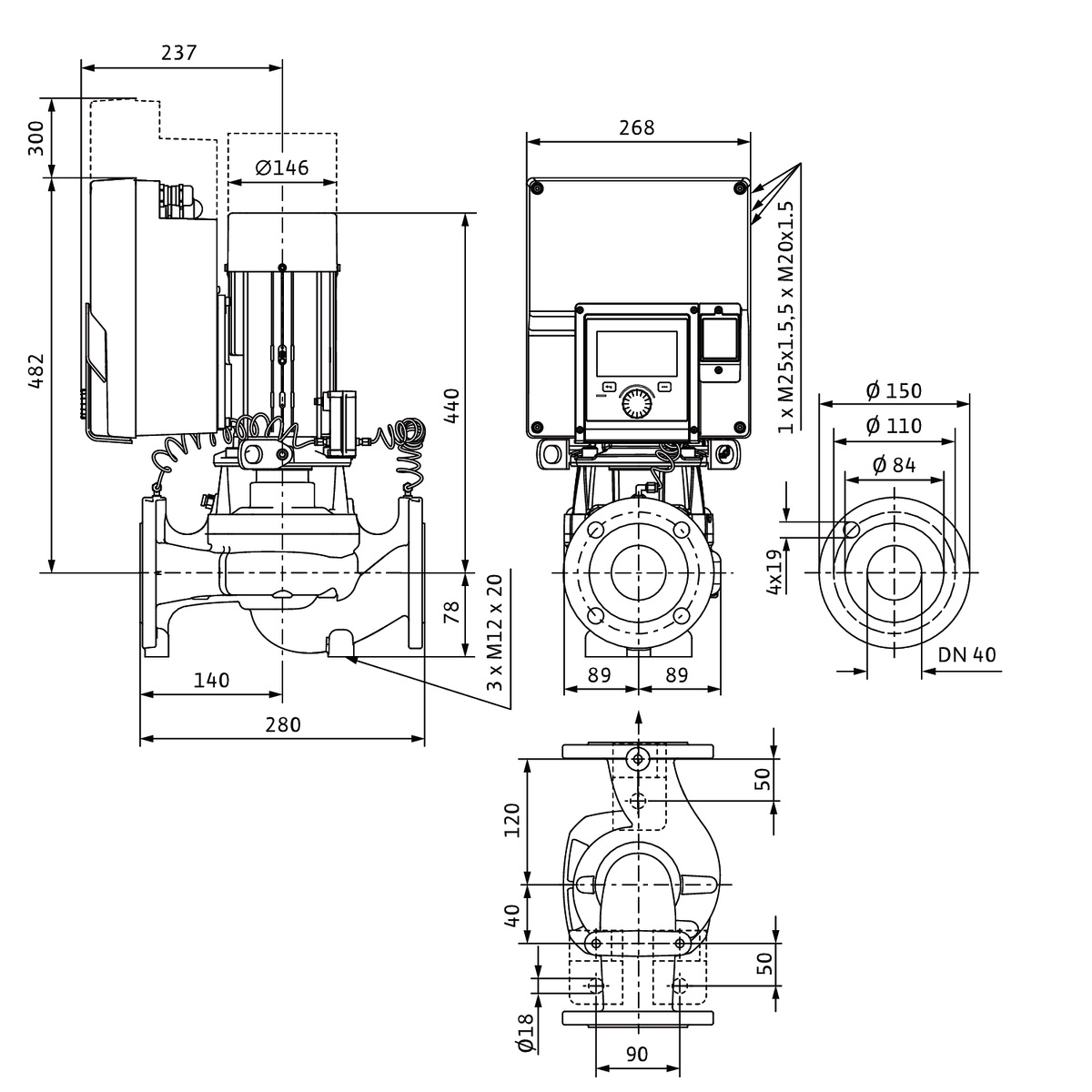

Jednostopniowa pompa wirowa o konstrukcji blokowej z niedzielonym wałem i korpusem spiralnym typu Inline - ssanie i tłoczenie znajdują się na jednej osi z identycznymi kołnierzami PN 16 według EN 1092-2.

Korpus wykonano z żeliwa GG 25 (GJL-250) pokrywanego standardowo powłoką kataforetyczną - warstwa ta chroni powierzchnię przed korozją już od etapu produkcji. Wirnik z polipropylenu wzmacnianego włóknem szklanym (PP-GF) pracuje do +140°C przy przetłaczaniu czystej wody; dla mieszanin woda-glikol dopuszczalna zawartość glikolu wynosi do 40% objętości przy temperaturze do +40°C, natomiast przy koncentracji >40% maksymalna temperatura spada do +120°C.

Przy przepływie nominalnym 23,92 m3/h pompa generuje ciśnienie 293 kPa. Maksymalna wysokość podnoszenia osiąga 38,95 m, a szczytowy przepływ 44,84 m3/h.

Silnik trójfazowy o mocy 3,1 kW (P1) / 2,8 kW (P2) osiąga prędkość obrotową 4440 obr/min, pobierając 4,7 A przy napięciu 400 V. Klasa izolacji F umożliwia pracę w temperaturze otoczenia do +50°C; maksymalne ciśnienie robocze 16 bar przy kołnierzach PN 16 zapewnia kompatybilność z instalacjami grzewczymi i chłodniczymi.

Tryby regulacji

Fabryczne ustawienie Wilo-Dynamic Adapt plus automatycznie dopasowuje wydajność pompy do aktualnego zapotrzebowania instalacji. Dodatkowe tryby obejmują:

• Stała temperatura (T-const.),
• Stała różnica temperatur (dT-const.),
• Zmienna różnica ciśnień (dp-v),
• Stała różnica ciśnień (dp-c),
• Stały przepływ (Q-const.),
• Regulacja PID definiowana przez użytkownika,
• Stała prędkość obrotowa (n-const.).

Funkcja Q-Limit ogranicza przepływ od strony minimum lub maksimum - możliwość ustawienia Q min. i Q max. No-Flow Stop automatycznie wyłącza pompę gdy wykryje zerowy przepływ.

Komunikacja z systemami BMS realizowana jest przez gniazdo modułów CIF; dostępne protokoły to Modbus RTU, BACnet MS/TP, LON czy CANopen (moduły zamawiane oddzielnie). Magistrala Wilo Net integruje kilka pomp Wilo w układ kaskadowy z funkcją Multi-Flow Adaptation pozwalającą na komunikację produktów Wilo między sobą.

Interfejs Bluetooth umożliwia konfigurację przez aplikację Wilo-Assistent - odczytywanie i ustawianie danych eksploatacyjnych oraz sporządzanie protokołu uruchomienia za pośrednictwem modułu BT Wilo-Smart Connect.

Zastosowanie medium

Stratos GIGA 2.0-I tłoczy wodę grzewczą według VDI 2035, wodę zimną oraz mieszaniny woda-glikol bez substancji abrazyjnych - zakres temperatur pracy wynosi od -20°C do +140°C. Pompa pracuje jako pojedyncza lub jako element układu podwójnego (praca główna/z-rezerwą albo równoległa); zarządzanie dwoma jednostkami odbywa się przez Wilo Net.

Standardowe wyposażenie obejmuje moduł BT Wilo-Smart Connect oraz dławiki kablowe; wyświetlacz pokazuje tryb pracy, wartość zadaną oraz zużycie energii elektrycznej. Osobno zamawiane są: czujniki różnicy ciśnień (2-10 V lub 4-20 mA), czujnik temperatury PT1000 AA oraz konsole montażowe do ustawienia na fundamencie.
