Pompa obiegowa c.o./klimatyzacja Wilo-Stratos GIGA 2.0-I 50/1-30/2,2-R1-S1 Smart IE5 2204924

Konstrukcja inline do instalacji między rurociągami

Pompa dławnicowa Wilo-Stratos GIGA 2.0-I to urządzenie typu inline, co oznacza że montuje się je bezpośrednio w linii rurociągu - bez kolan ani zmian kierunku przepływu. Taka konstrukcja skraca czas instalacji i zmniejsza straty hydrauliczne w porównaniu z pompami kanałowymi.

Korpus wykonany jest z żeliwa GG 25 (GJL-250) - gatunku o sprawdzonej odporności na ciśnienie robocze do 16 barów i temperaturę medium od -20 do +140°C. Wirnik z tworzywa PP-GF (polipropylen wzmocniony włóknem szklanym) dobrze znosi przepływ wody grzewczej oraz chłodniczej bez ryzyka korozji galwanicznej.

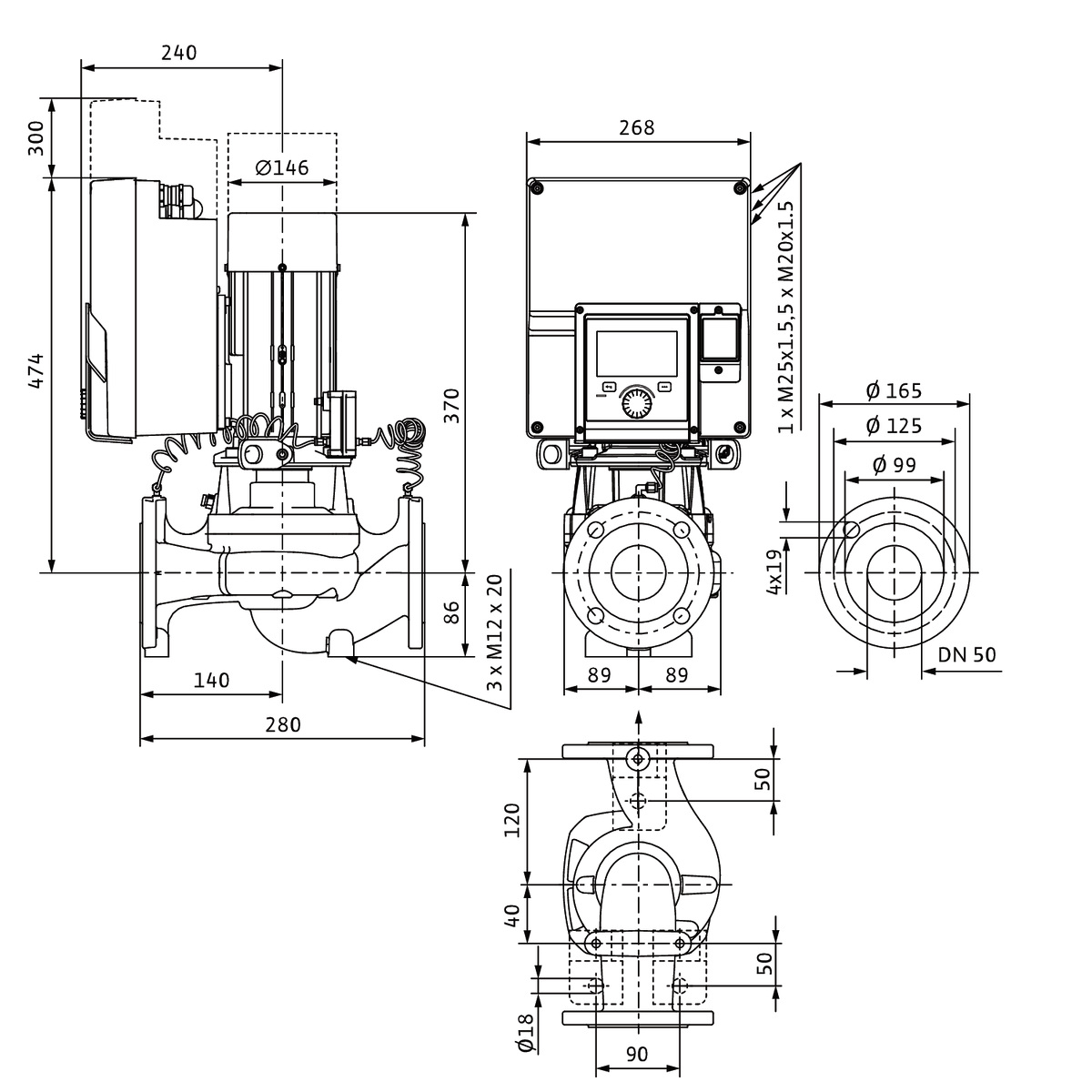

Przyłącza kołnierzowe DN 50 w klasie ciśnienia PN 16 odpowiadają normie EN 1092-2, co zapewnia zgodność z większością instalacji przemysłowych i komercyjnych w Europie. Długość wbudowania wynosi 280 mm, a kształt końcówek - okrągły.

Wydajność i parametry pracy

Jednostka napędowa dostarcza moc oddawaną P2 na poziomie 2,2 kW przy poborze P1 równym 2,6 kW. Przy prędkości obrotowej dochodzącej do 4050 obr/min pompa osiąga maksymalny przepływ 50,26 m3/h i wysokość podnoszenia 31,41 m. Punkt optymalnej pracy (BEP) przypada na przepływ 25,91 m3/h przy ciśnieniu 224,57 kPa.

Wskaźnik minimalnej sprawności energetycznej MEI = 0,7 lokuje to urządzenie powyżej wymogów rozporządzenia ErP dla pomp obiegowych - co ma znaczenie przy projektowaniu instalacji z myślą o certyfikacjach budynków.

Silnik IE5 i tryby regulacji

Klasa efektywności energetycznej IE5 według normy IEC 60034-30-2 to aktualnie najwyższy stopień dla silników zmiennych obrotowo. W połączeniu z płynną regulacją prędkości pompa automatycznie dostosowuje pobór mocy do aktualnego zapotrzebowania instalacji - zamiast pracować ze stałą wydajnością i generować straty.

Dostępne tryby regulacji obejmują:

• ograniczanie przepływu,
• wyłączanie przy braku przepływu,
• regulację temperaturową.

Układ komunikacji jest przygotowany do integracji z systemami BMS - instalator może podłączyć pompę do automatyki budynkowej przez dedykowany moduł komunikacyjny Wilo.

Na wyświetlaczu widoczne są bieżące parametry pracy - wystarczy spojrzeć na panel sterujący bez konieczności rozbierania instalacji ani podłączania dodatkowych narzędzi diagnostycznych.

Warunki pracy i kompatybilność

Urządzenie pracuje w temperaturze otoczenia od 0 do +50°C, co pozwala na zabudowę w kotłowniach i pomieszczeniach technicznych bez specjalnej klimatyzacji. Izolacja klasy F według IEC dopuszcza nagrzewanie uzwojeń do 155°C - z zapasem wobec rzeczywistych warunków pracy.

Stopień ochrony obudowy IP55 oznacza pyłoszczelność oraz ochronę przed strumieniem wody z dowolnego kierunku. Pompa zasilana jest napięciem trójfazowym 400 V / 50-60 Hz, przy prądzie znamionowym 4 A.
