Pompa obiegowa c.o./klimatyzacja Wilo-Stratos GIGA 2.0-I 65/1-15/1,5-R1-S1 Smart IE5 2204925

Wysokosprawna pompa suchobieżna Inline

Jednostopniowa pompa wirowa przeznaczona do tłoczenia wody grzewczej (według VDI 2035), wody zimnej oraz mieszanin woda-glikol niezawierających substancji abrazyjnych - stosowana w instalacjach centralnego ogrzewania, klimatyzacji i układach chłodzenia.

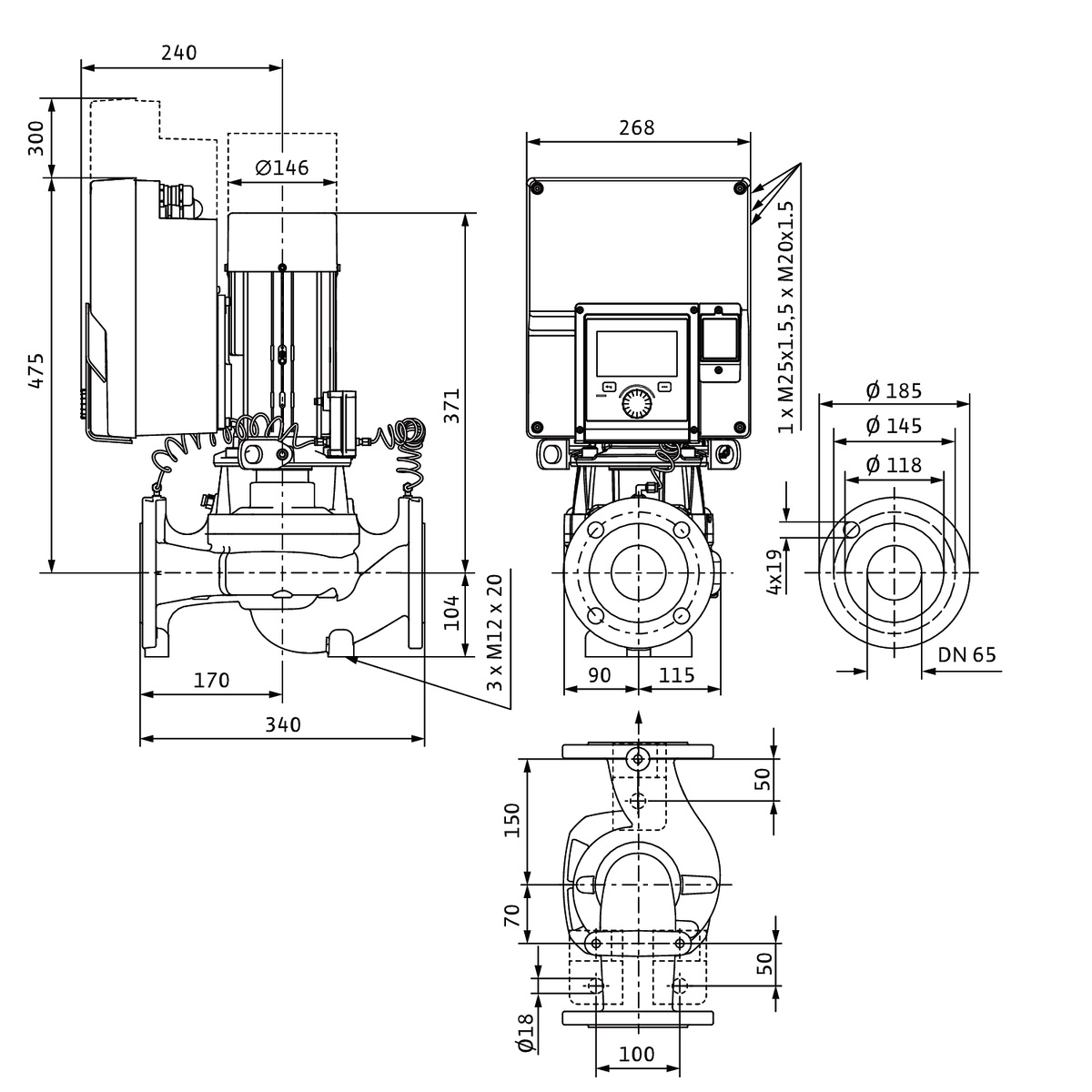

Korpus spiralny ma ssawne i tłoczne przyłącza kołnierzowe ustawione w jednej linii (konstrukcja Inline). Kołnierze DN 65 w klasie PN 16 wykonane są według normy EN 1092-2. Długość wbudowania wynosi 340 mm.

Napęd stanowi silnik EC klasy IE5 (zgodność z IEC 60034-30-2). Przy poborze mocy 1,6 kW (moc oddawana 1,5 kW) urządzenie osiąga prędkość 2930 obr/min przy prądzie znamionowym 2,6 A. Klasa izolacji F pozwala na pracę w temperaturach otoczenia od 0 do +50 °C.

Hydraulika i materiały

Wirnik wykonano z polipropylenu wzmacnianego włóknem szklanym (PP-GF, PPS-GF40), wał ze stali nierdzewnej. Korpus pompy to żeliwo szare gatunku GG 25 (GJL-250) odporne na ciśnienie robocze do 16 bar. Korpus pompy i kołnierz silnika standardowo pokryte powłoką kataforetyczną.

Uszczelnienie mechaniczne Q1Q1X4GG umożliwia tłoczenie czystej wody o temperaturze do +140 °C. Dla mieszanin woda-glikol uszczelnienie S1 sprawdza się przy udziale glikolu do 50% objętości i temperaturze medium od -20 °C do +110 °C. Przy wyższych stężeniach glikolu (>40%) lub temperaturze powyżej +40 °C należy zastosować alternatywne uszczelnienie mechaniczne.

Maksymalny przepływ sięga 67,91 m3/h, wysokość podnoszenia 15,71 m.

Tryby regulacji

Sercem układu regulacji jest funkcja Wilo-Dynamic Adapt plus - algorytm automatycznie dopasowuje moc pompy do aktualnego zapotrzebowania instalacji bez konieczności ręcznego ustalania punktu pracy (ustawienie fabryczne).

Tryb	Opis
n-const	Stała prędkość obrotowa
T-const	Stała temperatura medium
dT-const	Stała temperatura różnicowa
dp-c	Stała różnica ciśnień
dp-v	Zmienna różnica ciśnień
Q-const	Stały przepływ objętościowy
PID	Regulacja definiowana przez użytkownika

Funkcja Multi-Flow Adaptation umożliwia połączenie kilku pomp wtórnych z pompą zasilającą poprzez magistralę Wilo Net.

Interfejsy i funkcje

• Wyświetlacz graficzny kolorowy (4,3 cala) obrotowy z obsługą jednoprzyciskową,
• Moduł Bluetooth Wilo-Smart Connect BT - konfiguracja przez aplikację Wilo Assistant,
• Gniazdo modułów CIF dla automatyki budynku (BMS) - Modbus RTU, BACnet MS/TP, LON, CANopen jako opcja,
• Cztery wejścia analogowe (0-10 V, 2-10 V, 0-20 mA, 4-20 mA) oraz dwa wejścia cyfrowe,
• Dwa przekaźniki sygnalizacyjne dla stanów pracy i awarii,
• Rejestracja ilości ciepła/chłodna (przy podłączonym czujniku różnicy ciśnień),
• Funkcja No-Flow Stop - automatyczne wyłączenie przy zerowym przepływie,
• Ograniczenie przepływu przez funkcję Q-Limit.

Praca główna/rezerwa pozwala na tandemowe połączenie dwóch jednostek tego samego typu przez Wilo Net - awaria jednej pompy automatycznie przenosi obciążenie na drugą.

Parametry eksploatacyjne

Zasilanie trójfazowe: 3×400 V ±10%, 50/60 Hz. Dopuszczalne również: 3×380 V lub opcjonalnie jednofazowe 1×230 V jako wariant M-. Stopień ochrony obudowy to IP55.

Kompatybilność elektromagnetyczna spełnia wymagania normy EN 61800-3:2018 zarówno pod kątem emisji zakłóceń dla środowiska mieszkalnego (störaussendung), jak i odporności na zakłócenia dla strefy przemyslowej (störfestigkeit).

Ciśnienie robocze maksymalnie 16 bar, temperatura medium od -20 °C do +140 °C. Hydrauliczny wskaźnik minimalnej efektywności wynosi MEI ? 0,7.

Zakres dostawy obejmuje pompę z modułem BT Smart Connect oraz instrukcją montażu - czujniki różnicy ciśnień czy moduły CIF należy zamówić osobno.
