Pompa obiegowa c.o./klimatyzacja Wilo-Stratos GIGA 2.0-I 65/1-15/1,5-S1 Smart IE5 2204801

Wysokosprawna pompa inline do instalacji HVAC

Jednostopniowa niskociśnieniowa pompa wirowa Stratos GIGA2.0-I o konstrukcji dławnicowej wyposażona jest w silnik EC klasy IE5 (wg IEC 60034-30-2) oraz oferuje hydrauliczny wskaźnik minimalnej energochłonności MEI ? 0,7. Przy mocy znamionowej 1,5 kW (pobór P1 na poziomie 1600 W) osiąga przepływ nominalny 39,6 m3/h i maksymalną wysokość podnoszenia 15,7 m, co czyni ją odpowiednim wyborem do średnich i większych układów grzewczych oraz chłodniczych.

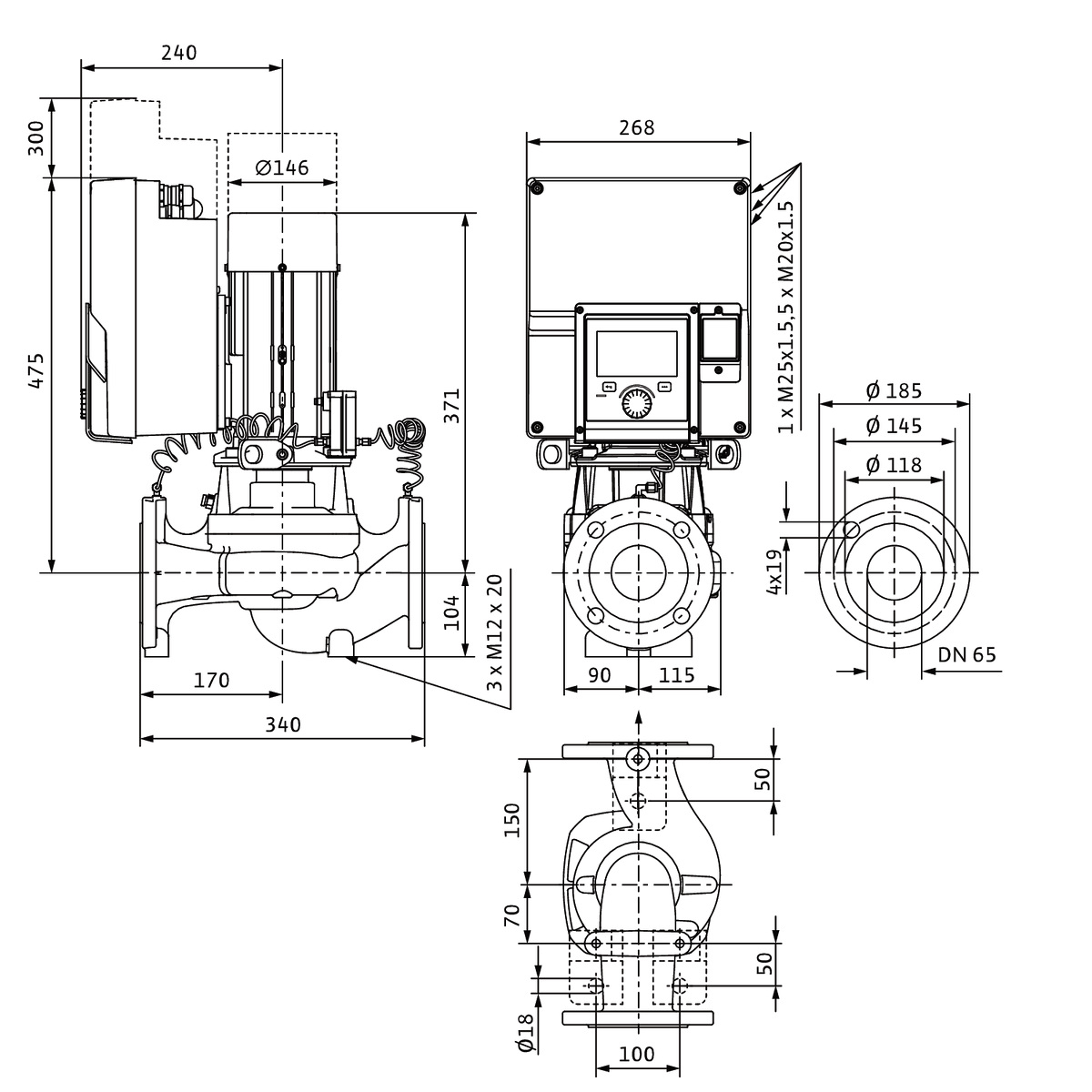

Korpus spiralny w wykonaniu Inline oznacza, że przyłącze ssawne i tłoczne znajdują się na jednej osi - oba kołnierze DN 65 / PN 16 (wg EN 1092-2) są identyczne i ustawione w linii prostej. Długość zabudowy wynosi 340 mm. Korpus wykonano z żeliwa szarego GG 25 (GJL-250) z powłoką kataforetyczną nakładaną standardowo - chroni ona powierzchnię przed korozją w wilgotnym otoczeniu kotłowni. Wirnik z tworzywa PPS-GF40 pracuje na wale ze stali nierdzewnej, a uszczelnienie mechaniczne typu Q1Q1X4GG pozwala na tłoczenie wody o temperaturze do 140°C. Dla mieszanin woda-glikol z udziałem glikolu powyżej 40% objętości lub przy temperaturach przekraczających +120°C producent przewiduje alternatywne uszczelnienie - trzeba to uwzględnić przy projektowaniu instalacji chłodniczych.

Tryby regulacji i funkcje automatyczne

Pompa oferuje rozbudowany pakiet trybów regulacji dopasowanych do różnych konfiguracji instalacji:

• Wilo-Dynamic Adapt plus - automatyczne dopasowanie wydajności do aktualnego zapotrzebowania instalacji bez ręcznego ustawiania parametrów; tryb fabryczny.
• Regulacja stałej temperatury (T-const.) lub stałej temperatury różnicowej (dT-const.).
• Stały przepływ (Q-const.).
• Zmienna różnica ciśnień (dp-v) z możliwością wprowadzenia punktu pracy Q/H.
• Stała różnica ciśnień (dp-c) lub regulacja dp-c w punkcie oddalonym od pompy.
• Stała prędkość obrotowa (n-const.).
• Definiowana przez użytkownika regulacja PID.

Funkcja Q-Limit umożliwia nastawne ograniczenie przepływu (minimum i maksimum), co zapobiega nadmiernemu cyrkulowaniu medium w częściowo obciążonych obiegach. Gdy instalacja nie wymaga przepływu - np. przy zamkniętych zaworach termostatycznych - aktywuje się automatyczne wyłączanie No-Flow Stop, eliminujące niepotrzebny pobór energii.

Praca podwójna obsługuje dwa scenariusze: tryb główny/z rezerwą oraz tryb dołączania z optymalizacją sprawności dla dp-c i dp-v. Komunikacja między pompami odbywa się przez wewnętrzną magistralę Wilo Net.

Komunikacja i interfejs operatora

Kolorystyczny wyświetlacz graficzny prezentuje aktualny tryb regulacji, wartość zadaną, przepływ objętościowy (przy podłączonym czujniku ciśnienia różnicowego), temperaturę medium oraz skumulowane zużycie energii elektrycznej.

Moduł Bluetooth (Wilo-Smart Connect) w zestawie pozwala na odczytywanie parametrów eksploatacyjnych i konfigurację pompy przez aplikację mobilną Wilo-Assistent - przydatne przy uruchamianiu i diagnostyce bez konieczności podchodzenia bezpośrednio do urządzenia.

Do integracji z systemami BMS producent przewiduje opcjonalne moduły CIF: Modbus RTU, BACnet MS/TP, LONWorks czy CANopen - gniazdo komunikacyjne jest obecne standardowo; moduły należy zamówić osobno.

Zakres stosowania i warunki eksploatacji

Urządzenie jest dopuszczone do tłoczenia:

• Wody grzewczej według wytycznych VDI 2035.
• Wody chłodzącej i lodowej.
• Mieszanin woda-glikol przy stężeniu glikolu do 40% objętości i temperaturze medium ? +40°C; przy wyższym stężeniu glikolu (>40-50%) temperatura musi mieścić się w przedziale +40°C ÷ +120°C.

Temperatura otoczenia podczas pracy: 0 ÷ +50°C. Maksymalne ciśnienie robocze wynosi 16 bar, co odpowiada klasie ciśnienia PN 16 kołnierzy.

Silnik trójfazowy o zasilaniu 3~400 V / 50-60 Hz pobiera prąd znamionowy 2,6 A. Stopień ochrony obudowy to IP55, klasa izolacji uzwojeń - F. Zintegrowany czujnik termistorowy realizuje pełne zabezpieczenie termiczne silnika, a maksymalna prędkość obrotowa sięga 2930 obr./min.

Przy masie netto około 41 kg pompę dostarcza się jako gotową do zabudowy jednostkę ze standardowym wyposażeniem: modułem BT Wilo-Smart Connect oraz dławikami kablowymi z wkładami uszczelniającymi, a urządzenie spełnia wymogi kompatybilności elektromagnetycznej bez dodatkowych działań konstrukcyjnych - generowanie zakłóceń mieści się w limitach dla środowiska mieszkalnego, a odporność na zakłócenia pozwala na pracę w środowisku przemysłowym (wg normy EN 61800-3:2018).
