Pompa obiegowa c.o./klimatyzacja Wilo-Stratos GIGA 2.0-I 65/1-25/2,2-S1 Smart IE5 2204808

Hydrauliczna pompa inline do wymagających instalacji HVAC

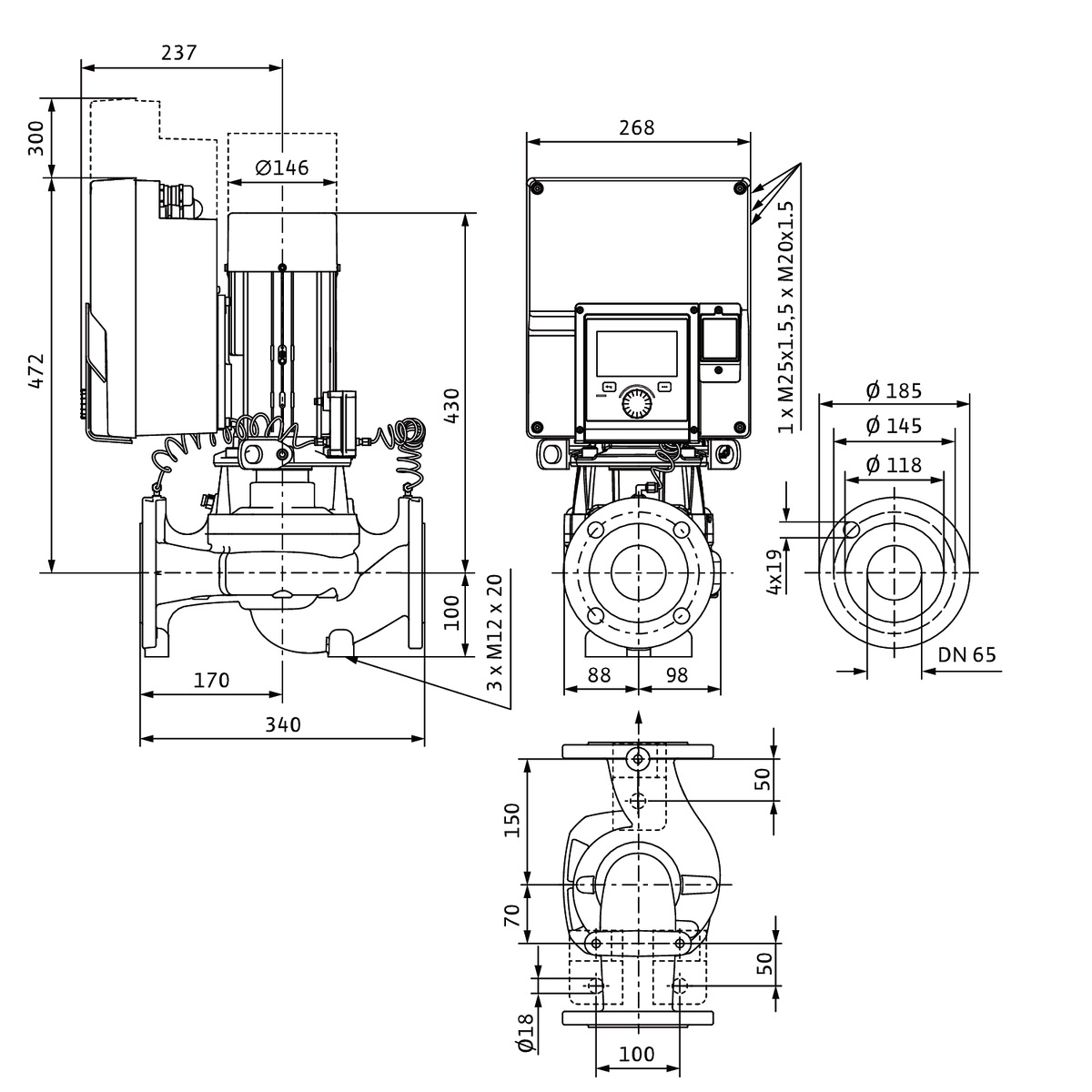

Stratos GIGA 2.0-I to dławnicowa pompa wirowa o konstrukcji Inline, w której przyłącza ssawne i tłoczne znajdują się na jednej osi - co znacząco ułatwia zabudowę w ciągach rurociągów pionowych i poziomych. Korpus wykonany z żeliwa szarego GG 25 (GJL-250) z powłoką kataforetyczną zapewnia odporność na korozję i trwałość w instalacjach grzewczych, chłodniczych oraz klimatyzacyjnych. Długość montażowa wynosi zaledwie 340 mm, a przyłącza kołnierzowe DN 65 w klasie PN 16 spełniają normę EN 1092-2.

Parametry hydrauliczne pozwalają na tłoczenie wody grzewczej (wg VDI 2035), wody chłodzącej i lodowej oraz mieszanin woda-glikol o zawartości glikolu do 20-40% objętościowo (przy temperaturze medium do 40°C). Zakres temperatur przetłaczanej cieczy wynosi od -20°C do +140°C, a maksymalne ciśnienie robocze to 16 bar. Maksymalna wydajność sięga 59,84 m3/h przy wysokości podnoszenia do 26,74 m - co przekłada się na przepływ nominalny w punkcie BEP na poziomie 32,23 m3/h.

Silnik IE5 i efektywność energetyczna

Napęd stanowi silnik EC klasy IE5 zgodnie z IEC 60034-30-2 - obecnie najwyższy standard sprawności dla silników elektrycznych stosowanych w pompach. Moc znamionowa P2 to 2,2 kW, przy poborze P1 na poziomie 2,3 kW. Prąd znamionowy wynosi 3,6 A przy zasilaniu trójfazowym 3~400 V / 50-60 Hz. Wskaźnik minimalnej energochłonności MEI ? 0,7 potwierdza wysoką sprawność hydrauliczną urządzenia.

Silnik jest chroniony przez zintegrowany czujnik termistorowy (PTC), a klasa izolacji F oraz stopień ochrony IP55 umożliwiają pracę w temperaturze otoczenia od 0°C do +50°C. Wał wykonany ze stali nierdzewnej oraz uszczelnienie mechaniczne Q1Q1X4GG gwarantują szczelność nawet przy długotrwałej eksploatacji pod ciśnieniem.

Inteligentne sterowanie i tryby regulacji

Pompa wyposażona jest w kolorowy wyświetlacz graficzny 4,3 cala oraz moduł Bluetooth Wilo-Smart Connect umożliwiający konfigurację i odczyt danych eksploatacyjnych przez aplikację Wilo-Assistent - bez konieczności fizycznego dostępu do urządzenia.

Dostępne tryby regulacji obejmują:

• Stałe lub automatyczne dopasowanie wydajności (Wilo-Dynamic Adapt plus) - fabrycznie aktywny tryb samoczynnie optymalizujący pracę,
• Regulacja temperaturowa (T-const.) i różnicy temperatur (dT-const.),
• Stały przepływ (Q-const.),
• Zmienna różnica ciśnień (dp-v) z możliwością ustawienia punktu pracy,
• Stała różnica ciśnień (dp-c) - również w punkcie oddalonym od pompy,
• Stała prędkość obrotowa (n-const.),
• Użytkownika definicja regulacji PID.

Funkcja Q-Limit pozwala na nastawne ograniczenie przepływu (minimum i maksimum), a system No-Flow Stop automatycznie wyłącza pompę po wykryciu zerowego przepływu - co eliminuje niepotrzebne zużycie energii nocą lub w okresach minimalnego obciążenia.

Komunikacja i integracja z automatyką budynku

Układ komunikacji jest przygotowany do rozbudowy o moduły BMS - producent oferuje opcjonalne interfejsy Modbus RTU, BACnet MS/TP, BACnet/IP, LONWorks oraz CANopen. Dwa konfigurowalne wejścia cyfrowe pozwalają na sterowanie zewnętrzne (Ext. Off, Ext. Min, Ext. Max) oraz przełączanie między trybem grzania a chłodzenia. Cztery programowalne wejścia analogowe obsługują sygnały 0-10 V, 2-10 V, 0-20 mA, 4-20 mA oraz czujniki temperatury PT1000.

Dwa konfigurowalne przekaźniki sygnalizacyjne SSM i SBM umożliwiają integrację z systemami monitoringu - styki przełączne bezpotencjałowe informują o awariach lub statusie pracy.

Praca w układach pomp podwójnych obsługuje tryby: główna/z rezerwą oraz praca z dołączaniem z optymalizacją sprawności dla dp-c i dp-v. Funkcja Multi-Flow Adaptation umożliwia koordynację kilku pomp wtórnych przez Wilo Net.

Kod artykułu: 2204808
