Pompa obiegowa Wilo-Stratos GIGA 40/1-32/2,2 2170113

Wysokowydajna pompa suchobieżna do instalacji c.o. i chłodzenia

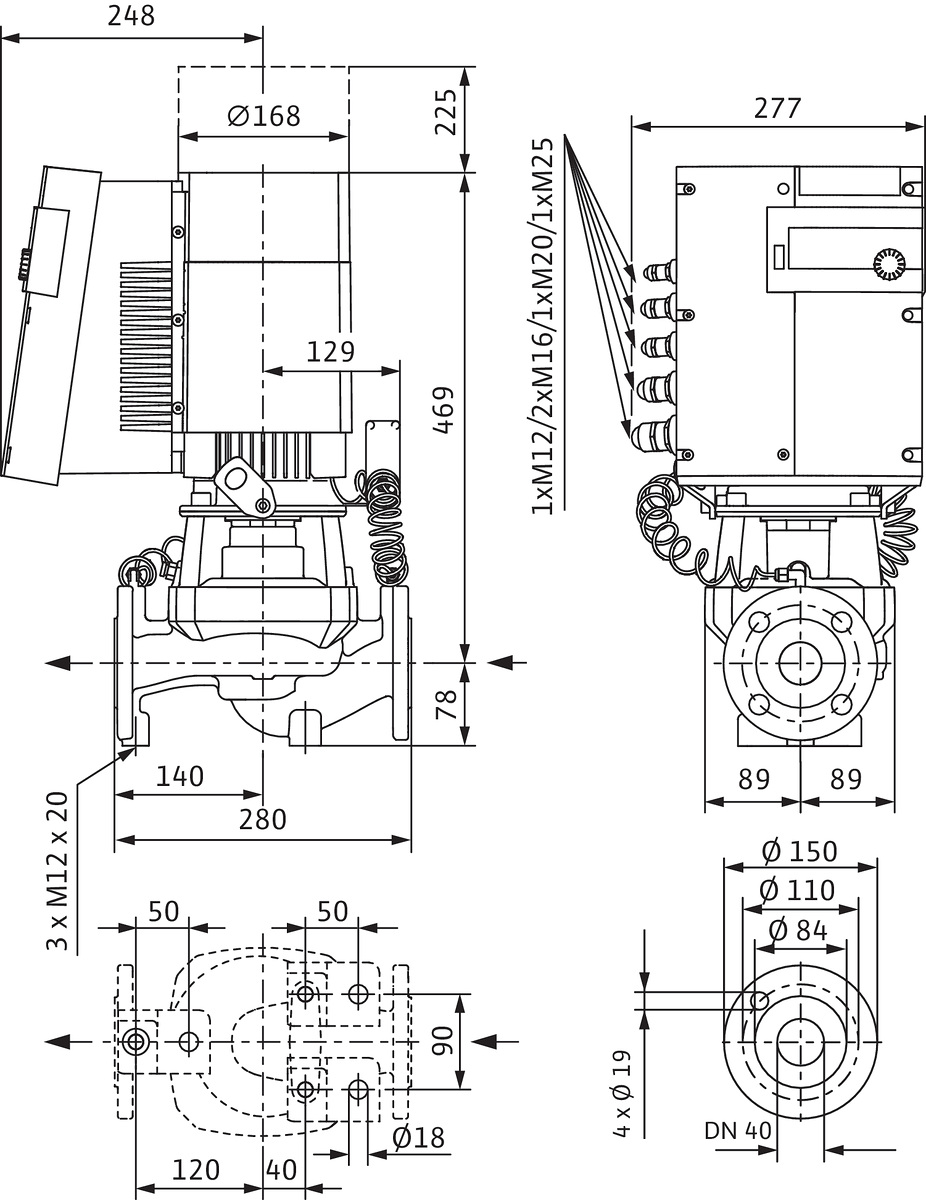

Prezentowany model z serii Stratos GIGA to jednostopniowa pompa wirowa niskiego ciśnienia w wariancie suchobieżnym, wyposażona w silnik EC z elektroniczną regulacją mocy. Konstrukcja inline oznacza, że wirnik osadzony jest bezpośrednio na wale silnika - całość tworzy zwarty zespół o długości wbudowania zaledwie 280 mm, co ułatwia instalację nawet w ciasnych rozdzielniach i przestrzeniach technicznych.

Urządzenie służy do przepompowywania wody grzewczej (zgodnie z wytycznymi VDI 2035), wody lodowej oraz mieszanin woda-glikol pozbawionych substancji ściernych. Sprawdza się zarówno w instalacjach centralnego ogrzewania, jak i systemach chłodniczych oraz klimatyzacyjnych - tam, gdzie liczy się stabilna cyrkulacja czynnika przy zmiennym obciążeniu.

Parametry pracy hydraulicznej

Maksymalna wysokość podnoszenia sięga 33,27 m, a przepływ nominalny w punkcie optymalnej pracy (BEP) wynosi 20,2 m3/h. Przy maksymalnej wydajności urządzenie jest w stanie przepompować do 36,87 m3/h, co pozwala obsłużyć instalacje o znacznym zapotrzebowaniu na przepływ.

Pompa oferuje elektroniczną regulację ciśnienia różnicowego - charakterystykę można dostosować do aktualnego zapotrzebowania instalacji. Zmienna prędkość obrotowa (do 4620 obr./min) oznacza, że urządzenie nie pracuje stale na pełnych obrotach, lecz dostosowuje się do bieżących potrzeb systemu. To bezpośrednio przekłada się na niższe zużycie energii elektrycznej.

Strona ssawna i tłoczna wyposażone są w kołnierze według normy EN 1092-2 o wielkości nominalnej DN 40 i średnicy zewnętrznej rury 40 mm. Ciśnienie kołnierzy obu stron odpowiada klasie PN 16. Kształt kołnierzy - okrągły - jest standardowym rozwiązaniem dla tego typu armatury.

Dzięki konstrukcji inline pompa montuje się bezpośrednio w linii rurociągu; wymiana uszczelnienia wału jest możliwa bez demontażu korpusu z instalacji - istotna zaleta przy serwisowaniu.

Materiały konstrukcyjne i napęd

Korpus pompy wykonano z żeliwa GG 25 (GJL-250) - materiału odpornego na obciążenia ciśnieniowe i korozję w typowych warunkach eksploatacyjnych instalacji grzewczych. Wirnik stanowi polipropylen wzmacniany włóknem szklanym (PP-GF), dobrze znoszący kontakt z wodą grzewczą i glikolami.

Ciśnienie robocze dopuszczalne to 16 bar, co odpowiada standardom instalacji budynków komercyjnych i przemysłowych. Temperatura medium może wynosić od -20 °C do 140 °C, dlatego model sprawdza się zarówno przy zasilaniu niskotemperaturowym (np. pompy ciepła), jak i tradycyjnym CO wysokotemperaturowym.

Moc oddawana (P2) to 2,1 kW, a pobór mocy z sieci (P1) wynosi 2,5 kW. Silnik trójfazowy pracuje przy napięciu znamionowym 400 V i pobiera prąd 3,8 A. Częstotliwość obsługiwana to 50/60 Hz.

Klasa efektywności energetycznej silnika to IE5 - najwyższy stopień w aktualnej klasyfikacji IE (według IEC 60034-30-1). Wskaźnik minimalnej sprawności MEI wynosi 0,7, co oznacza wysoką sprawność hydrauliczną samej pompy niezależnie od napędu.

Izolacja klasy F dopuszcza temperaturę uzwojeń do 155 °C, co zapewnia margines bezpieczeństwa przy długotrwałej pracy pod obciążeniem. Zakres temperatur otoczenia: 0-40 °C. Stopień ochrony obudowy to IP55 - wystarczający do zabudowy w pomieszczeniach technicznych.

Komunikacja i integracja BMS

Producent przewidział rozbudowę o komunikację sieciową poprzez moduły IF wkładane do gniazda komunikacyjnego. Fabrycznie urządzenie jest przygotowane do integracji z systemami automatyki budynkowej BMS - konkretne protokoły (BACnet IP/MS-TP, PROFIBUS czy PROFINET IO) wymagają osobno zakupionego modułu interfejsu.

Standard komunikacji bezprzewodowej (Bluetooth/WLAN/5G) nie jest dostępny - integracja odbywa się wyłącznie przewodowo przez dedykowane moduły Wilo.
