Pompa obiegowa c.o./klimatyzacja Wilo-Stratos GIGA 40/1-45/3,8-R1 bez czujnika DDG 2170167

Wysokoefektywny pompa obiegowa do systemów HVAC

Linia Stratos GIGA to seria wysokowydajnych pomp wirnikowych z elektronicznie komutowanym silnikiem klasy IE5 wg normy IEC 60034-30-2. Konstrukcja z suchym rotorem i elektroniczną regulacją mocy sprawia, że urządzenie automatycznie dostosowuje parametry pracy do aktualnego zapotrzebowania instalacji - bez ręcznej interwencji i bez strat energetycznych wynikających z pracy z nadmierną wydajnością.

Model 40/1-45/3,8-R1 to jednostopniowy niskociśnieniowy pompa odśrodkowa w wykonaniu inline, gdzie króćce ssący i tłoczny znajdują się na jednej osi w linii prostej. Takie rozwiązanie upraszcza prowadzenie rurociągów i zmniejsza liczbę kolan instalacyjnych - co przekłada się na niższe opory hydrauliczne całego układu.

Konstrukcja i materiały

Korpus pompy wykonano z żeliwa GG 25 (GJL-250) - materiału odpornego na ciśnienie robocze do 16 bar w standardowym wykonaniu. W standardzie korpus i kołnierz silnika pokryto kataforezą, która chroni powierzchnię przed korozją i uszkodzeniami mechanicznymi w trakcie transportu oraz montażu. Wirnik z polipropylenu wzmacnianego włóknem szklanym (PP-GF) dobrze znosi pracę z wodą grzewczą wg VDI 2035 oraz wodą glikolową przy udziale glikolu do 40% obj. w temperaturze do +40°C.

Urządzenie wyposażono w mechaniczne uszczelnienie sliding-torowe przystosowane do temperatur roboczych od -20 do +140°C. Przy wyższych stężeniach glikolu (>40%) lub innych mediach niż woda/glikol należy zastosować alternatywne uszczelnienie - producent przewiduje taką opcję na zamówienie.

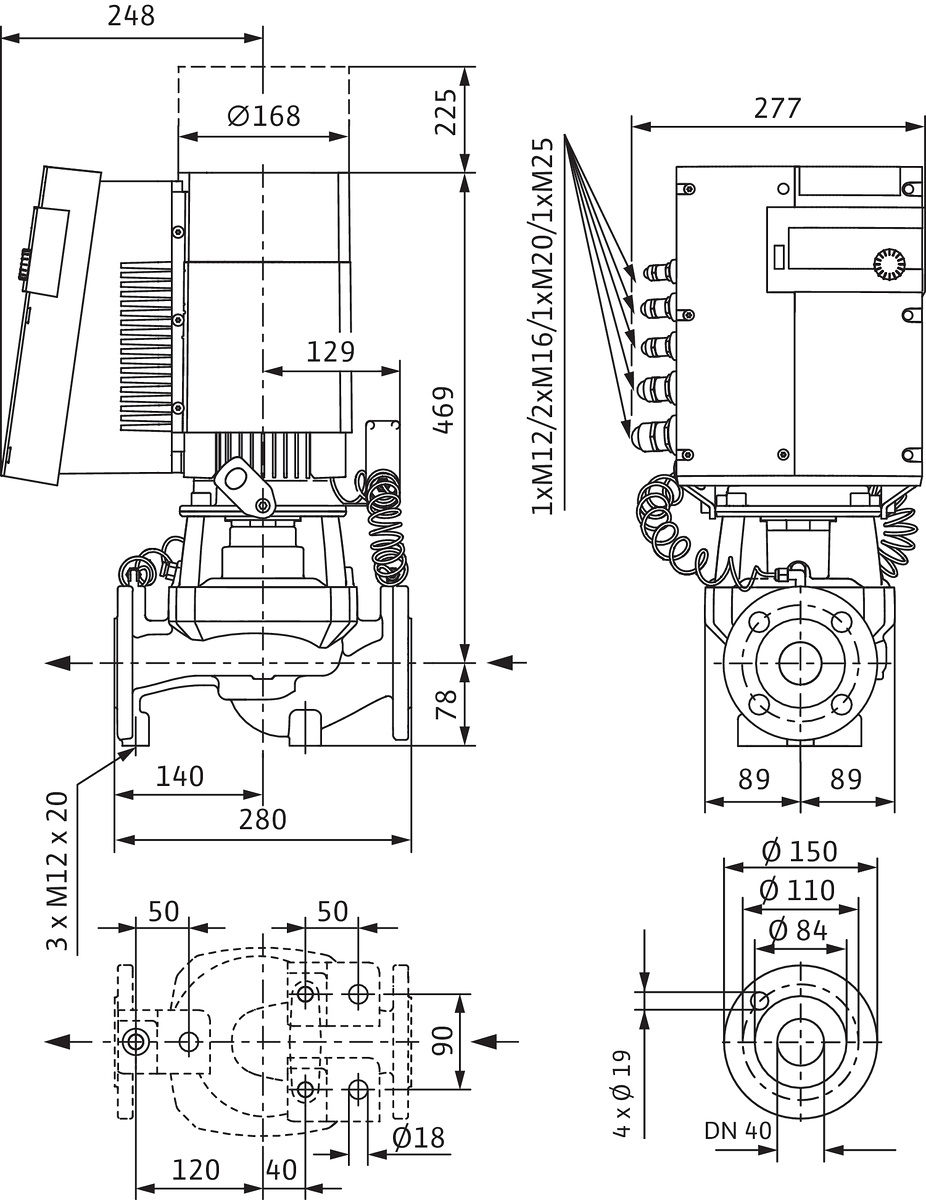

Długość zabudowy wynosi 280 mm, przyłącza kołnierzowe DN 40 / PN 16wg EN 1092-2. W korpusie znajdują się gwintowane króćce R 1/8 do podłączenia czujników ciśnienia różnicowego - stąd oznaczenie ...R1 oznaczające wersję bez fabrycznie zamontowanego czujnika DDG.

Komunikacja i sterowanie

Pompa jest przygotowana do integracji z systemami BMS poprzez dedykowane moduły IF-Module montowane w gnieździe komunikacyjnym - dostępne są wersje Modbus, BACnet, CAN, PLR oraz LON. Interfejs podczerwieni IR umożliwia konfigurację i odczyt parametrów bezprzewodowo za pomocą urządzeń serwisowych Wilo.

Panel sterowania pozwala na wybór trybu regulacji:

• ?p-c - stały spadek ciśnienia,
• ?p-v - zmienny spadek ciśnienia,
• n=const - stała prędkość obrotowa,
• PID - regulator PID dla precyzyjnego sterowania.

Na wyświetlaczu dostępne są dane eksploatacyjne: aktualna moc pobierana, liczba godzin pracy, zużycie energii oraz statusy relay SSM i SBM sygnalizujące awarię lub tryb pracy urządzenia. Dwa konfigurowalne przekaźniki pozwalają na integrację z zewnętrznymi systemami alarmowymi lub sterującymi.

Wbudowana pełna ochrona silnika eliminuje konieczność stosowania zewnętrznych wyłączników termicznych - elektronika sama odcina zasilanie w przypadku przegrzania lub przeciążenia.

Parametry pracy i eksploatacja

Silnik trójfazowy o mocy znamionowej P2 wynoszącej 3,6 kW pracuje z prędkością do 4600 obr./min, osiągając maksymalną wysokość podnoszenia 46,33 m i przepływ maksymalny 47,5 m3/h. Przy nominalnym punkcie pracy BEP parametry wynoszą odpowiednio: przepływ 26,73 m3/h przy ciśnieniu 342 kPa.

Klasa izolacji F umożliwia pracę w temperaturze otoczenia od 0 do +40°C. Stopień ochrony obudowy to IP55.

Minimalny wskaźnik efektywności energetycznej MEI ? 0,70 oznacza spełnienie wymogów dyrektywy ErP dotyczącej ekoprojektu pomp wodnych. Przy zmiennej regulacji obrotów urządzenie może pracować jeszcze efektywniej niż wynika to z samego parametru MEI - bo dostosowuje się do charakterystyki konkretnej instalacji.

Producent przewiduje dwa sposoby montażu: na konsolach fundamentowych lub bezpośrednio na rurociągu przy mocy silnika do max 15 kW.
