Pompa obiegowa Wilo-Stratos GIGA 80/1-16/2,3-R1 bez czujnika DDG 2170187

Wysokowydajna pompa inline z silnikiem EC klasy IE5

Wilo-Stratos GIGA 80/1-16/2,3-R1 to jednostopniowa niskociśnieniowa pompa wirowa w wykonaniu suchobieżnym z silnikiem elektronicznie komutowanym (EC) o klasie efektywności energetycznej IE5 zgodnie z normą IEC 60034-30-2. Urządzenie zostało zaprojektowane do przetłaczania wody grzewczej (wg VDI 2035), wody lodowej oraz mieszanin woda-glikol w instalacjach centralnego ogrzewania, klimatyzacji i chłodnictwa - tam, gdzie wymagane są duże przepływy przy umiarkowanych wysokościach podnoszenia.

Konstrukcja pompy bazuje na jednolitej osi w układzie blokowym z korpusem spiralnym typu inline, co oznacza że króćce ssawne i tłoczne znajdują się na jednej linii i mają identyczne kołnierze. Takie rozwiązanie upraszcza instalację i pozwala na montaż bezpośrednio w rurociągu - przy mocy do 15 kW nie jest wymagane dodatkowe mocowanie fundamentowe. Kołnierze DN 80 klasy PN 16 wykonane wg EN 1092-2 zapewniają szczelne połączenie z typowymi instalacjami przemysłowymi i komercyjnymi.

Napęd i charakterystyka hydrauliczna

Silnik o mocy znamionowej P2 = 2,3 kW (pobór mocy P1 = 2,6 kW) pracuje z prędkością do 3100 obr./min, osiągając maksymalny przepływ 89,63 m3/h przy wysokości podnoszenia dochodzącej do 19,57 m. Przepływ nominalny (BEP) wynosi 55,68 m3/h przy ciśnieniu 117,48 kPa. Wskaźnik minimalnej sprawności MEI na poziomie 0,7 świadczy o wysokiej efektywności hydraulicznej samego wirnika - konstrukcja spełnia wymagania dyrektywy ErP dotyczącej ekoprojektu pomp wodnych.

Praca z regulowaną prędkością obrotową pozwala precyzyjnie dopasować wydajność pompy do aktualnego zapotrzebowania instalacji. Dostępne tryby regulacji obejmują stały różnicowy ciśnienia (dp-c), zmienny różnicowy ciśnienia (dp-v), regulator PID oraz tryb stałych obrotów (n-constant). Dzięki temu pompa zużywa dokładnie tyle energii, ile aktualnie potrzebuje instalacja - bez nadmiernych rezerw i strat.

Materiały i odporność chemiczna

Korpus pompy wykonano z żeliwa szarego GG 25 (GJL-250) z powierzchniową obróbką kataforezyczną (KTL), która chroni metal przed korozją nawet w wilgotnym otoczeniu. Wirnik z tworzywa PPS-GF40 (polipropylen wzmacniany włóknem szklanym) dobrze znosi kontakt z wodą grzewczą i typowymi roztworami glikolowymi. Wał ze stali nierdzewnej (1.4542 / X5CrNiCuNb17-4) oraz dławica mechaniczna typu AQ1EGG zapewniają szczelność nawet przy temperaturach roboczych do 140°C.

Zakres temperatur medium wynosi od -20°C do +140°C, przy czym przy ciśnieniu maksymalnym 16 bar dopuszczalna temperatura sięga +120°C; przy +140°C ciśnienie robocze nie może przekraczać 13 bar. Dla mieszanin woda-glikol o zawartości glikolu do 20-40% obj. dopuszczalna jest praca do +40°C bez zmiany dławicy; przy udziale glikolu powyżej 40% (do max. 50%) temperatura musi być ograniczona do +120°C lub należy zamówić alternatywną dławicę mechaniczną.

Elektronika sterująca i integracja

Wyposażenie standardowe obejmuje panel sterowania oraz wyświetlacz pokazujący tryb pracy, wartość zadaną, błędy i ostrzeżenia oraz dane eksploatacyjne - licznik godzin pracy czy zużycie energii. Wbudowany pełny stopień ochrony silnika (KLF) eliminuje konieczność stosowania zewnętrznych wyłączników termicznych.

Układ komunikacji jest przygotowany pod moduły rozszerzeń IF-Module Wilo - dostępne są interfejsy Modbus RTU, BACnet MS/TP/IP, CANopen/CAN oraz PLR i LON/LONWorks umożliwiające integrację z systemami BMS budynków komercyjnych i przemysłowych. Na pokładzie znajdują się również analogowe wejścia sygnałowe (0-10 V, 2-10 V, 0-20 mA, 4-20 mA) oraz dwa konfigurowalne przekaźniki alarmowe SSM/SBM dla sygnalizacji stanów pracy i awarii.

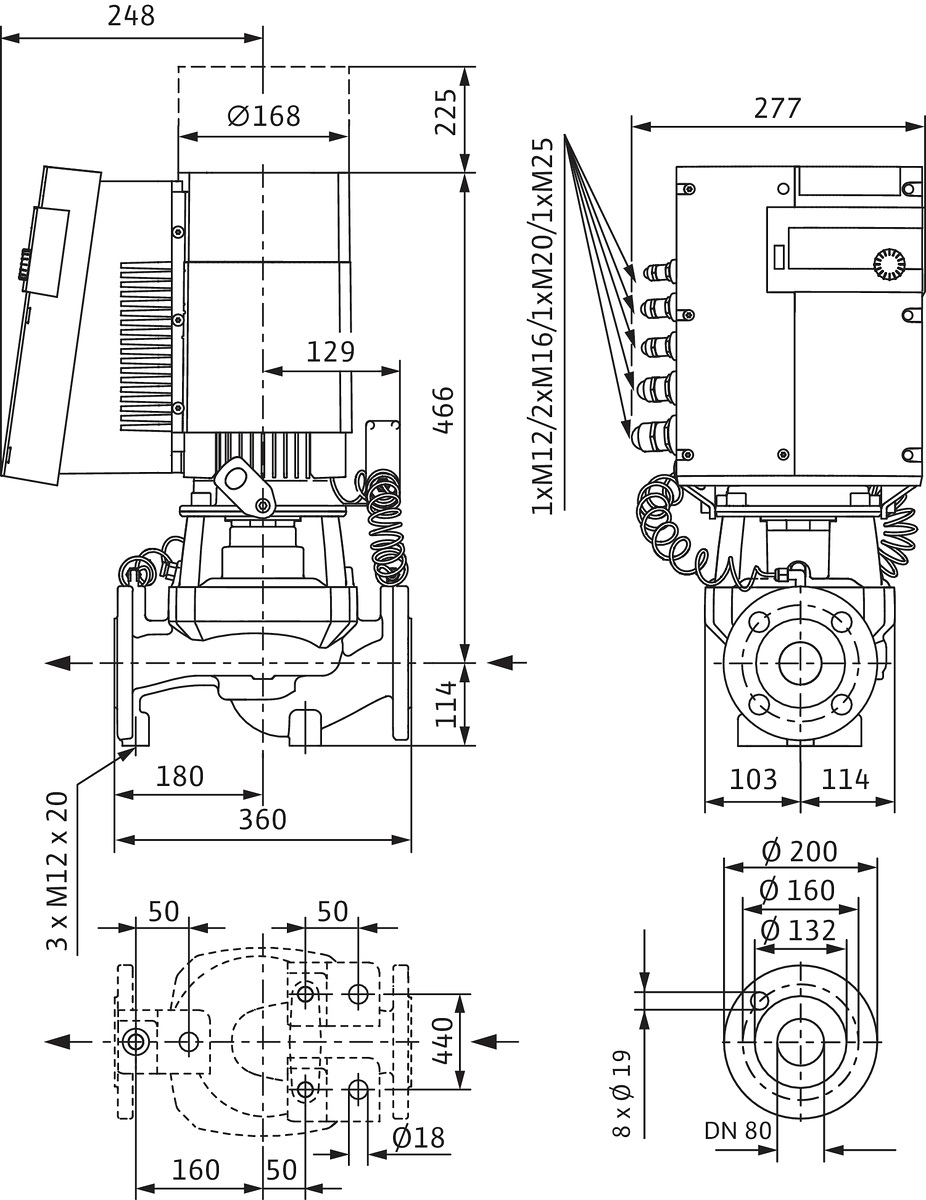

Obudowa silnika ma stopień ochrony IP55, uzwojenia pracują w klasie izolacji F. Pompa obsługuje zasilanie trójfazowe o napięciach od 3×380 V do 3×480 V przy częstotliwościach 50/60 Hz. Masa urządzenia wynosi około 49 kg, a długość zabudowy to 360 mm.

Bezpieczeństwo eksploatacji

Producent zaleca montaż przez autoryzowane osoby odpowiedzialne za instalacje CO i klimatyzacji - gwarancja oraz bezawaryjna praca wymagają regularnych przeglądów prowadzonych przez wykwalifikowane służby serwisowe. Przed uruchomieniem należy sprawdzić dopuszczenie produktu i systemu oraz upewnić się że dobór komponentów odpowiada obowiązującym normom i przepisom lokalnym.

Urządzenie nie jest wyposażone fabrycznie w czujnik różnicowy ciśnienia - wersja oznaczona sufiksem R1 pozostawia króćce pomiarowe R?" wolne pod montaż zewnętrznego przetwornika lub dedykowanego zestawu czujnika dostępnego jako akcesorium Wilo (czujnik różnicowego ciśnienia 0-10 V).
