Pompa obiegowa c.o./klimatyzacja Wilo-Stratos GIGA 80/1-37/5,3-R1 bez czujnika DDG 2170188

Wysokowydajna pompa cyrkulacyjna z silnikiem IE5 do dużych instalacji

Stratos GIGA 80/1-37/5,3-R1 to jednostopniowy niskociśnieniowy pompownik odśrodkowy o konstrukcji liniowej, wyposażony w elektronicznie komutowany silnik klasy IE5 zgodnie z IEC 60034-30-2. Urządzenie pracuje z mocą oddawaną 5,3 kW (pobór P1 na poziomie 5,8 kW) przy prędkości obrotowej sięgającej 3750 obr./min, co zapewnia wydajność hydrauliczną do 91,52 m3/h i wysokość podnoszenia do 39,77 m. Wskaźnik minimalnej sprawności MEI wynoszący 0,7 potwierdza wysoką efektywność energetyczną w całym zakresie roboczym - przepływ nominalny BEP to 62,24 m3/h przy ciśnieniu 250,46 kPa.

Konstrukcja i materiały

Korpus pompy wykonano z żeliwa GG 25 (GJL-250 / EN-GJL-250) z powierzchnią pokrytą kataforezą - rozwiązanie które skutecznie zabezpiecza przed korozją nawet w wilgotnym otoczeniu instalacji. Wirnik stanowi polipropylen wzmocniony włóknem szklanym (PP-GF), a wał wykonano ze stali nierdzewnej X5CrNiCuNb16-4. Dla temperatur do +140 °C zastosowano uszczelnienie cierne typu AQ1EGG.

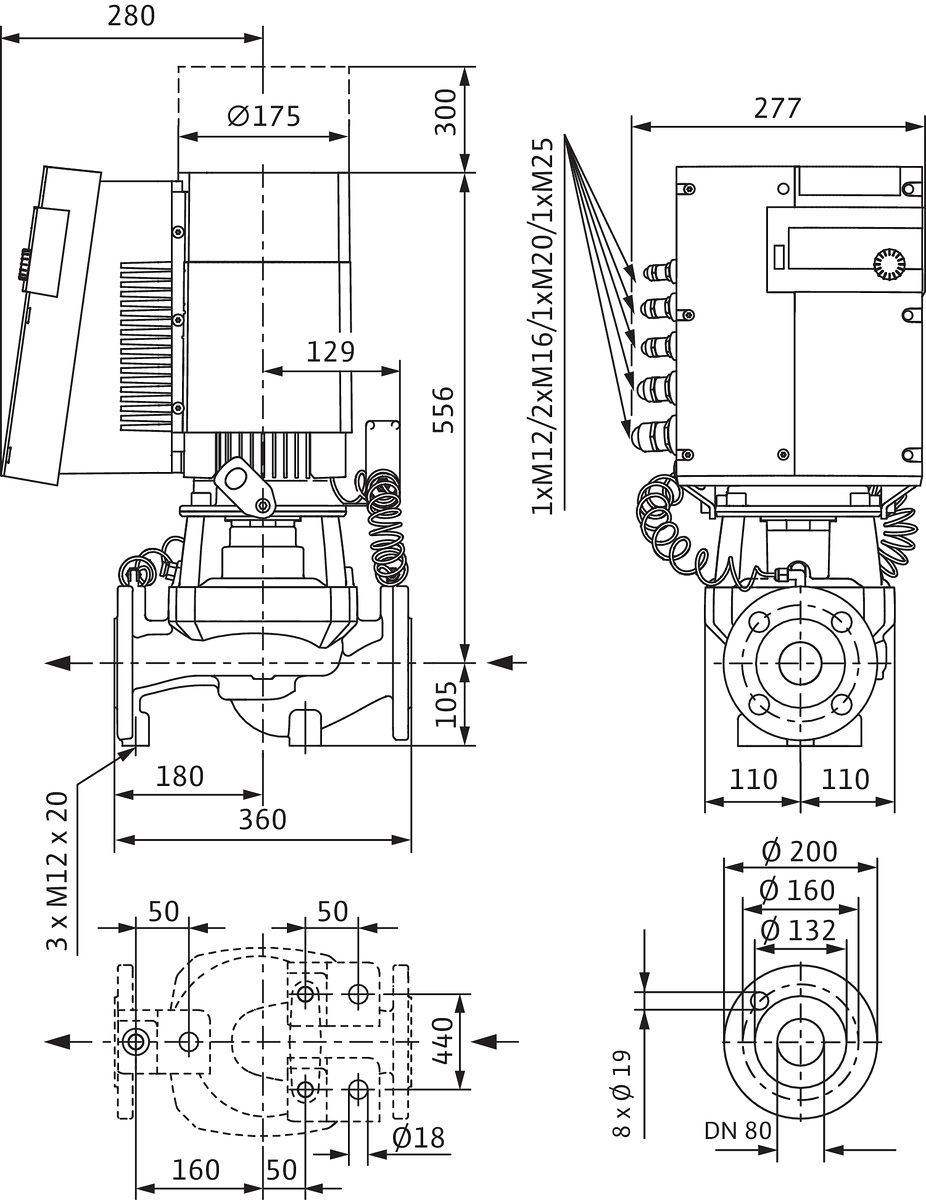

Kołnierze przyłączeniowe DN80 w klasie ciśnienia PN16 według EN 1092-2 są ustawione w jednej linii osiowej - taka konfiguracja spiralnego korpusu liniowego upraszcza zabudowę i eliminuje kolana po stronie ssawnej oraz tłocznej. Długość zabudowy wynosi jedynie 360 mm, co ułatwia integrację w istniejących ciągach rurowych.

Regulacja i sterowanie

Pompa oferuje cztery tryby regulacji: ?p-c (stały diferencja ciśnienia), ?p-v (zmienny diferencja ciśnienia), tryb PID oraz tryb stałych obrotów n=const. Wybór parametrów następuje przez panel sterowania z przyciskiem funkcyjnym - interfejs pozwala na konfigurację wartości zadanej ciśnienia lub prędkości obrotowej oraz odczyt bieżących danych eksploatacyjnych: poboru mocy, przepływu aktualnego czy wiadomości o błędach i ostrzeżeniach.

Urządzenie jest przygotowane do komunikacji z systemami BMS - wyposażono je w gniazdo na moduły IF (Modbus, BACnet, CAN, PLR, LON) oraz port podczerwieni IR umożliwiający bezprzewodową wymianę danych z monitorem IR lub modułem IR marki Wilo. Dwa konfigurowalne przekaźniki SSM/SBM pozwalają na integrację z systemami alarmowymi budynku.

Warunki pracy i media

Zakres temperatur medium mieści się między -20 °C a +140 °C, przy ciśnieniu roboczym do 16 bar. Pompa jest przystosowana do przetłaczania wody oraz cieczy o zbliżonej lepkości i gęstości - bez domieszek ściernych. Dopuszczalny udział glikolu wynosi od 20% do 40% objętościowo dla temperatur do +40 °C; powyżej tej wartości konieczne jest zastosowanie alternatywnego uszczelnienia ciernego.

Temperatura otoczenia podczas pracy może wynosić od 0 do +40 °C, a stopień ochrony obudowy to IP55. Izolacja uzwojeń spełnia klasę F.

Zgodność i atesty

Urządzenie spełnia wymagania dyrektywy ErP dotyczącej ekoprojektu dla produktów związanych z energią - klasa efektywności silnika IE5 oznacza najwyższy dostępny poziom sprawności dla silników elektronicznie komutowanych. Emisja i odporność elektromagnetyczna są zgodne z normą EN 61800-3.

Stratos GIGA przeznaczony jest do systemów grzewczych (według VDI 2035), chłodniczych oraz klimatyzacyjnych - sprawdza się zarówno jako element central wentylacyjnych i klimatyzacyjnych, jak i cyrkulacji w dużych instalacjach CO.
