Pompa obiegowa Wilo-Stratos GIGA 80/4-53/22-R1 bez czujnika DDG 2191969

Wysokoefektywna pompa liniowa do dużych instalacji

Wilo-Stratos GIGA 80/4-53/22-R1 to jednostopniowy niskociśnieniowy pomp wirowy w wykonaniu liniowym (inline), w którym króćce ssący i tłoczny mają identyczne kołnierze zamontowane w jednej osi. Konstrukcja tego typu pozwala na prosty montaż w rurociągach bez dodatkowych kolan czy przewężeń - wystarczy wpiąć pompę między dwa odcinki rury i podłączyć elektrycznie. Urządzenie pracuje z suchym wirnikiem i jest wyposażone w elektronicznie komutowany silnik IE5 zgodnie z normą IEC 60034-30-2, co oznacza najwyższą klasę sprawności energetycznej dla silników przemysłowych tej kategorii mocy.

Przy przepływie nominalnym 132,5 m3/h pompa osiąga wysokość podnoszenia 435,91 kPa. Maksymalna wydajność sięga 236,8 m3/h, a maksymalne ciśnienie robocze wynosi 16 bar, co pozwala na zastosowanie w średnich i dużych instalacjach ciepłowniczych oraz chłodniczych. Zakres temperatur pracy ciągłej obejmuje od -20 °C do +140 °C, dzięki czemu urządzenie sprawdza się zarówno przy rozprowadzaniu zimnej wody procesowej, jak i przy nośnikach ciepła w systemach grzewczych.

Konstrukcja i materiały

Korpus pompy wykonano z żeliwa GG 25 (GJL-250), co zapewnia odpowiednią wytrzymałość mechaniczną przy ciśnieniach do 16 bar i temperaturach sięgających 140 °C. Wirnik stanowi żeliwo GG 20 (GJL-200). Oba elementy - korpus oraz kołnierz silnika - pokryte są powłoką kataforeczną, która chroni powierzchnię przed korozją.

Uszczelnienie stanowi mechaniczne zamknięcie cierne (torowe), przystosowane do pracy z wodą o temperaturze do +140 °C. Dla temperatur do +40 °C dopuszczalny jest dodatek glikolu w stężeniu 20-40% objętościowo. Przy wyższych stężeniach glikolu (do 50%) lub temperaturze medium powyżej +40 °C maksymalna temperatura spada do +120 °C - należy to uwzględnić przy doborze nośnika ciepła.

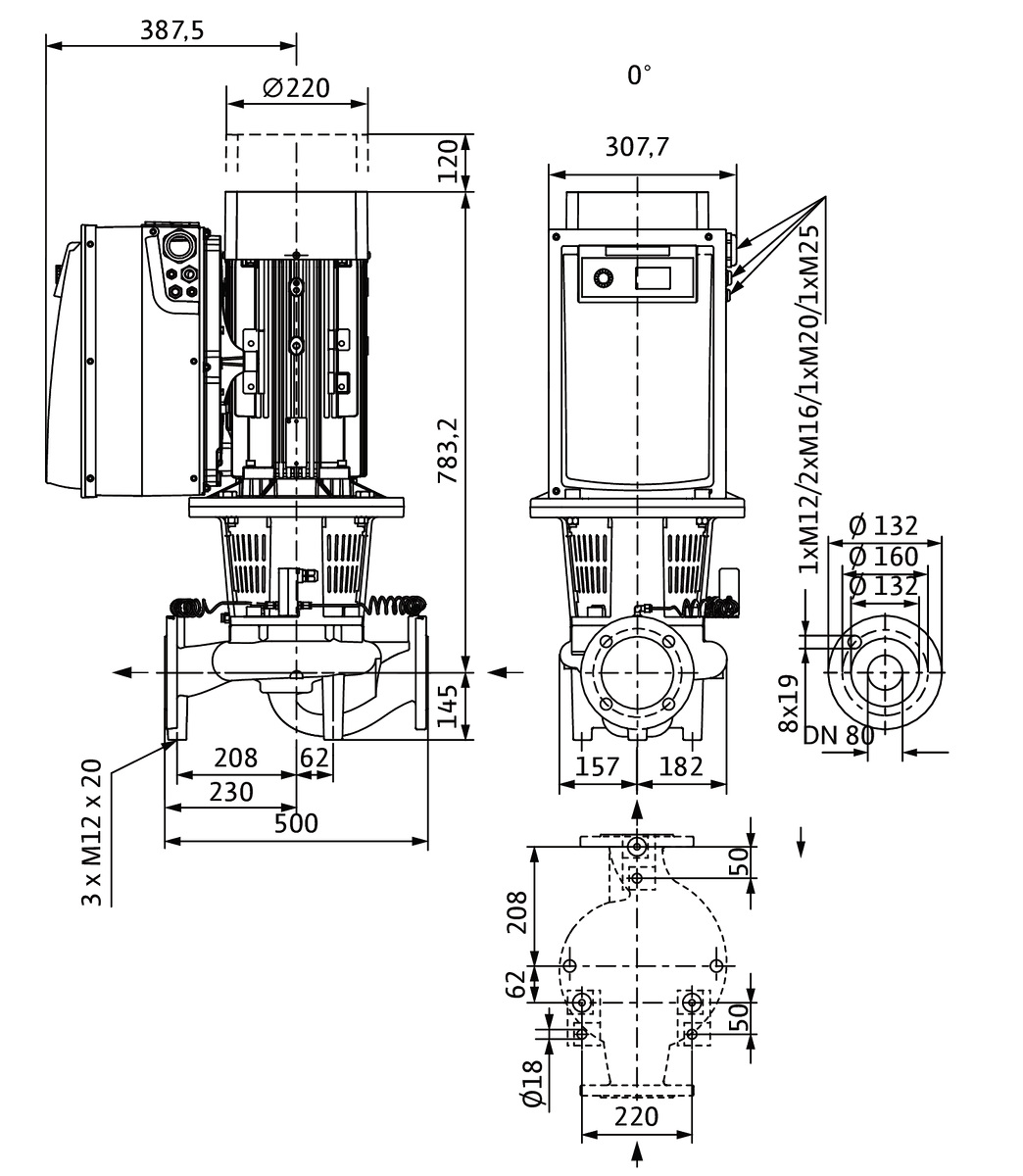

Przyłącza kołnierzowe wykonano w standardzie EN 1092-2, klasa ciśnienia PN 16. Średnica nominalna DN 80 pozwala na obsługę dużych objętości przepływu przy relatywnie niskich stratach ciśnienia na samym przyłączu. Długość zabudowy wynosi 500 mm.

System regulacji i sterowania

Za sterowanie odpowiada panel z technologią zielonego przycisku i wyświetlaczem LCD. Umożliwia on konfigurację trybów pracy:

• ?p-c - stały differential ciśnienia,
• ?p-v - zmienny differential ciśnienia,
• PID-Control - regulator PID,
• n = const - stała prędkość obrotowa (tryb ręczny).

Na ekranie wyświetlane są bieżące parametry pracy: tryb regulacji, wartość zadana, pobór mocy rzeczywisty oraz dane eksploatacyjne jak liczba godzin pracy czy zużycie energii. Pompa dysponuje dwoma konfigurowalnymi przekaźnikami SSM (zbiorcza sygnalizacja awarii) i SBM (zbiorcza sygnalizacja stanu roboczego).

Urządzenie jest przygotowane do integracji z systemami BMS poprzez opcjonalne moduły IF: Modbus RTU, BACnet, CANopen, PLR oraz LON. Komunikacja możliwa jest za pośrednictwem interfejsu podczerwieni IR - za pomocą monitora IR lub modułu IR marki Wilo.

Zabezpieczenia i warunki pracy

Silnik wyposażono we wbudowaną pełną ochronę termiczną z elektronicznym systemem odłączenia - nie wymaga zewnętrznych zabezpieczeń nadprądowych silnika w standardowym zakresie zastosowań. Stopień ochrony obudowy to IP55, co pozwala na montaż w pomieszczeniach technicznych o podwyższonej wilgotności. Temperatura otoczenia podczas pracy może wynosić od 0 do +40 °C.

Pompa nie jest samozasysająca ani podwójna - to konstrukcja jednokrotna przeznaczona do pracy indywidualnej lub jako część układu dwupompowego sterowanego przez wewnętrzny system zarządzania pracą dwóch pomp (tryb główny/rezerwowy lub równoległy). Wskaźnik minimalnej sprawności MEI wynoszący 0,4 klasyfikuje urządzenie jako wysokoefektywne zgodnie z rozporządzeniem ErP.

Zasilanie trójfazowe: zakres napięć roboczych obejmuje sieci od 3_{380 V do 3}480 V przy częstotliwości 50/60 Hz. Prąd znamionowy to 35,7 A, moc pobierana P1 wynosi 23,2 kW, a moc oddawana P2 to 22,3 kW.
