Pompa obiegowa blokowa Wilo-Stratos GIGA B 125/1-15/11 2196195

Najwyższa sprawność w instalacjach przemysłowych i komercyjnych

Pompa obiegowa blokowa Wilo-Stratos GIGA B to jednostopniowa niskociśnieniowa pompa wirowa przeznaczona do tłoczenia wody grzewczej (według VDI 2035), wody zimnej oraz mieszanin woda-glikol niezawierających substancji abrazyjnych - w instalacjach grzewczych, klimatyzacyjnych i chłodniczych średniej i dużej skali.

Konstrukcja dławnicowa z niezdzielonym wałem i stopą na korpusie pompy zapewnia sztywność całego zespołu. Korpus wykonano z żeliwa GG 25 (GJL-250), wirnik z żeliwa GG 20 (GJL-200), a wał ze stali nierdzewnej - dzięki temu pompa dobrze znosi obciążenia ciśnieniowe i termiczne typowe dla instalacji CO i klimatyzacji. Standardowo korpus pompy oraz kołnierz silnika pokryte są powłoką kataforetyczną (KTL), co podnosi odporność korozyjną w trudnych warunkach eksploatacyjnych.

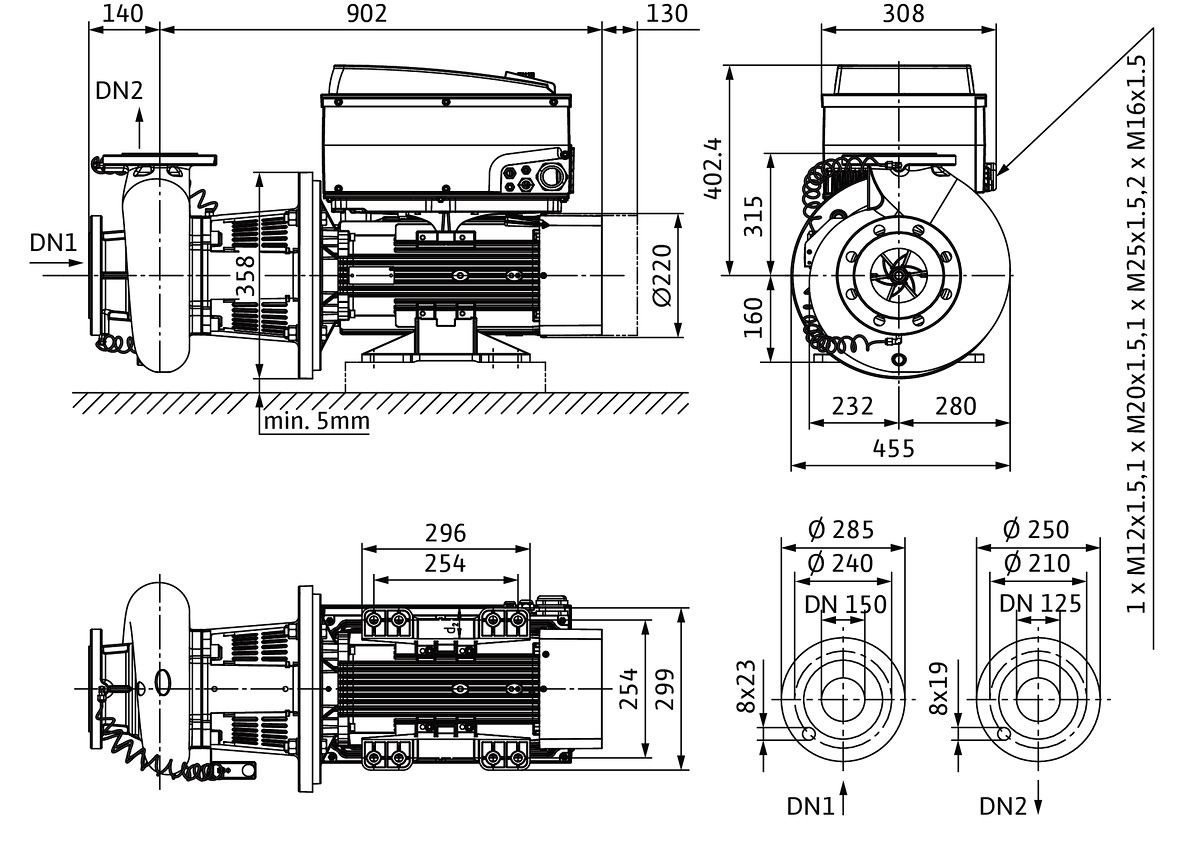

Przyłącza kołnierzowe DN 150 (ssawne) i DN 125 (tłoczne) w klasie ciśnienia PN 16 odpowiadają wymiarom według normy EN 733; kołnierze nawiercone zgodnie z EN 1092-2 ułatwiają montaż w istniejących sieciach rurowych.

Napęd EC o klasie IE5

Silnik elektryczny o mocy oddawanej P2 równej 10,5 kW osiąga klasę efektywności energetycznej IE5 - najwyższą dostępną obecnie klasę dla silników elektrycznych. Przekłada się to na realnie niższe zużycie energii elektrycznej przez cały okres eksploatacji pompy.

Prędkość obrotowa osiąga 1480 obr/min, a prąd znamionowy wynosi 17,9 A przy napięciu trójfazowym 3×400 V / 50-60 Hz. Silnik wyposażony jest we wbudowane pełne zabezpieczenie silnika - czujnik termistorowy PTC połączony z wyzwalaczem elektronicznym eliminuje konieczność stosowania zewnętrznych urządzeń zabezpieczających.

System regulacji

Stratos GIGA B oferuje elektronicznie regulowane dopasowanie wydajności do aktualnego zapotrzebowania instalacji. Obsługa odbywa się za pomocą pokrętła na wyświetlaczu pompy - operator ma dostęp do trybów regulacji:

• ?p-c - stała różnica ciśnień,
• ?p-v - zmienna różnica ciśnień,
• regulator PID - precyzyjne sterowanie procesowe,
• n-constant - tryb ręczny o stałej prędkości obrotowej.

Wyświetlacz informuje o trybie pracy, poborze mocy czy ewentualnych błędach i ostrzeżeniach. Pompa obsługuje też konfigurację pracy podwójnej typu praca/rezerwa lub praca równoległa - przez zintegrowany system zarządzania dwoma pompami.

Komunikacja przemysłowa obejmuje interfejsy analogowe 0-10 V, 2-10 V, 0-20 mA, 4-20 mA, dwa konfigurowalne przekaźniki sygnalizacji SSM i SBM oraz gniazdo na moduły IF-Modułów (Modbus, BACnet, CAN, PLR, LON) do integracji z automatyką budynku BMS. Złącze podczerwieni pozwala na bezprzewodową komunikację serwisową z urządzeniami Wilo-IR-Moduł i Wilo-IR-Stick.

Warunki pracy

Zakres temperatur przetłaczanej cieczy wynosi od -20 °C do +140 °C przy maksymalnym ciśnieniu roboczym 16 bar. Przy temperaturach powyżej +120 °C ciśnienie robocze spada do 13 bar. Uszczelnienie mechaniczne AQ1EGG pozwala na domieszkę glikolu etylenowego od około 20% do maksymalnie około 40% objętości; dla mediów innych niż woda lub przy wyższych stężeniach glikolu należy rozważyć alternatywne uszczelnienie mechaniczne.

Temperatura otoczenia podczas pracy może wynosić od 0 °C do +40 °C. Stopień ochrony obudowy silnika to IP55, a klasa izolacji uzwojeń F zapewnia odporność termiczną uzwojeń przy długotrwałej pracy ciągłej.

W standardowym wyposażeniu znajdują się przyłącza pomiarowe ciśnienia R 1/8 do zamontowanego fabrycznie czujnika różnicy ciśnień - dostępna jest też wersja bez tego czujnika oznaczona symbolem ...-R1. Opcjonalnie można dokupić konsole mocujące do fundamentu oraz zestawy czujników różnicy ciśnień dla tej wersji.
