Pompa obiegowa blokowa Wilo-Stratos GIGA B 32/1-45/3,8-R1 bez czujnika DDG 2189127

Najwyższa sprawność w kompaktowej obudowie

Wilo-Stratos GIGA B to pierwsza dławnicowa pompa blokowa w ofercie WILO osiągająca klasę efektywności energetycznej IE5 zgodną z normą IEC 60034-30-2. Jednostopniowa niskociśnieniowa pompa wirowa o konstrukcji blokowej z niedzielonym wałem i silnikiem EC oferuje przepływ nominalny 24,82 m3/h przy wysokości podnoszenia 46,39 m, co przekłada się na wydajność wystarczającą do obsługi średnich i dużych instalacji grzewczych, klimatyzacyjnych oraz chłodniczych.

Prędkość obrotowa sięgająca 4600 obr/min przy poborze mocy 3,6 kW pozwala na elastyczne dopasowanie parametrów pracy do aktualnego zapotrzebowania systemu. Wskaźnik minimalnej sprawności MEI ? 0,7 świadczy o wysokiej efektywności hydraulicznej w całym zakresie roboczym.

Konstrukcja i materiały

Korpus pompy wykonano z żeliwa GG 25 (GJL-250) - materiału odpornego na ciśnienie robocze do 16 bar i temperaturę medium do 140°C. Standardowa powłoka kataforetyczna na korpusie i kołnierzu silnika zwiększa odporność korozyjną w trudnych warunkach eksploatacyjnych. Wirnik z polipropylenu wzmacnianego włóknem szklanym (PP-GF) dobrze znosi transport mediów niezawierających substancji abrazyjnych - wody grzewczej według VDI 2035, wody zimnej oraz mieszanin woda-glikol.

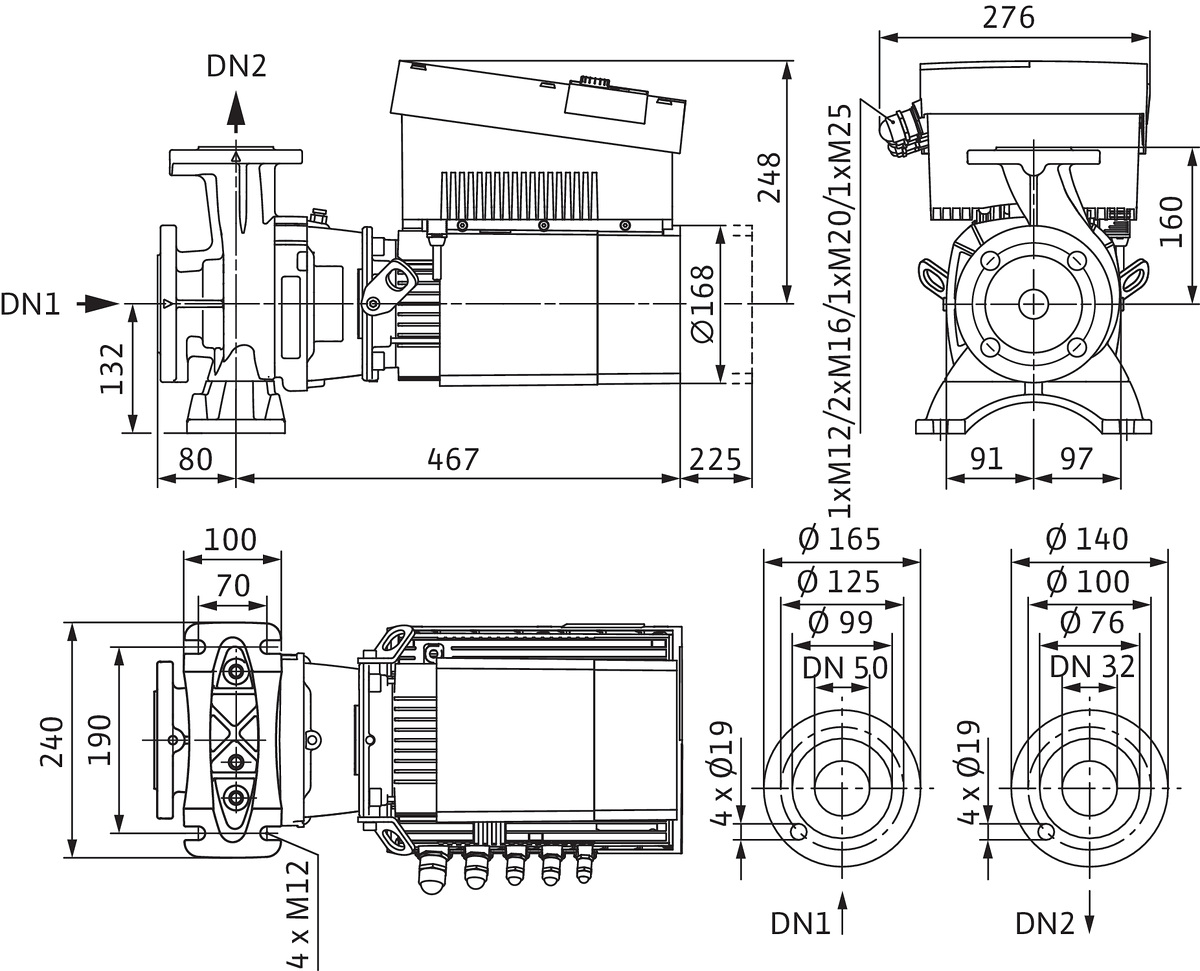

Uszczelnienie mechaniczne S1 jest przystosowane do pracy z glikolem o udziale do 50% objętości w temperaturach od -20°C do +90°C (+110°C przy niższych stężeniach). Kołnierze przyłączeniowe PN 16 według EN 1092-2 umożliwiają standardowy montaż w instalacjach przemysłowych i komercyjnych. Odległość między osiami przyłączy wynosi 80 mm, a wymiary kołnierzy są zgodne z normą EN 733.

Regulacja i integracja z automatyką budynku

Pompa oferuje cztery tryby regulacji wybierane pokrętłem lub przez interfejs:

• ?p-c - stała różnica ciśnień,
• ?p-v - zmienna różnica ciśnień,
• regulator PID - adaptacja do specyfiki instalacji,
• n-constant - tryb ręczny o stałej prędkości obrotowej.

Modułowy system komunikacji pozwala na podłączenie do systemów BMS przez Modbus, BACnet, CAN lub PLR/LON. Zintegrowane gniazdo IF-Modułów oraz złącze podczerwieni do IR-Monitor i IR-Stick umożliwiają bezprzewodową konfigurację i serwis. Dwa konfigurowalne przekaźniki sygnalizacji pracy i awarii (SSM/SBM) informują centralę sterującą o statusie urządzenia.

Wbudowane pełne zabezpieczenie silnika z elektronicznym wyzwalaczem termistorowym eliminuje potrzebę stosowania zewnętrznych układów ochronnych. System zarządzania pracą pomp podwójnych umożliwia konfigurację pracy głównej/z rezerwą lub równoległej - przydatne tam, gdzie wymagana jest ciągłość dostawy medium.

Parametry elektryczne i warunki pracy

Silnik trójfazowy o napięciu zasilania 400V / 50Hz pobiera przy nominalnym obciążeniu prąd 7,1 A. Izolacja klasy F i stopień ochrony IP55 pozwalają na pracę w temperaturze otoczenia od 0 do 40°C. Fabrycznie zamknięte otwory odpływowe kondensatu w korpusie silnika można otworzyć przy montażu w wilgotnym środowisku.

Wyświetlacz pokazuje aktualny tryb regulacji, wartość zadaną ciśnienia lub prędkości obrotowej, pobór mocy, godziny pracy oraz komunikaty błędów - co ułatwia diagnostykę bez dodatkowych narzędzi. Dla wersji bez fabrycznego czujnika DDG dostępne są zestawy czujników różnicy ciśnień 0-10V jako wyposażenie dodatkowe.
