Pompa obiegowa blokowa Wilo-Stratos GIGA B 32/5-74/11-R1 bez czujnika DDG 2196199

Wysokosprawna pompa obiegowa do instalacji grzewczych i chłodniczych

Wilo-Stratos GIGA B to jednostopniowa niskociśnieniowa pompa wirowa o konstrukcji blokowej z silnikiem EC klasy IE5 zgodnie z IEC 60034-30-2. Urządzenie pracuje z prędkością obrotową do 2900 obr./min i osiąga przepływ maksymalny na poziomie 49,59 m3/h przy wysokości podnoszenia dochodzącej do 73,78 m. Konstrukcja oparta na żeliwnym korpusie GG 25 (GJL-250) i żeliwnym wirniku GG 20 (GJL-200) zapewnia trwałość w wymagających warunkach ciągłej eksploatacji.

Budowa i materiały

Pompa ma niedzielony wał - całość stanowi kompaktowy zespół monoblokowy ze stopą montażową osadzoną na korpusie. Wymiary kołnierzy i korpusu odpowiadają normie EN 733, co znacząco ułatwia wymianę w istniejących instalacjach. Przyłącza kołnierzowe DN 50 (ssawne) i DN 32 (tłoczne) pracują w klasie ciśnienia PN 16 i są nawiercone zgodnie z EN 1092-2. Korpus pompy pokryty jest standardowo powłoką kataforetyczną (KTL), która zwiększa odporność korozyjną w środowiskach wilgotnych i chemicznie aktywnych.

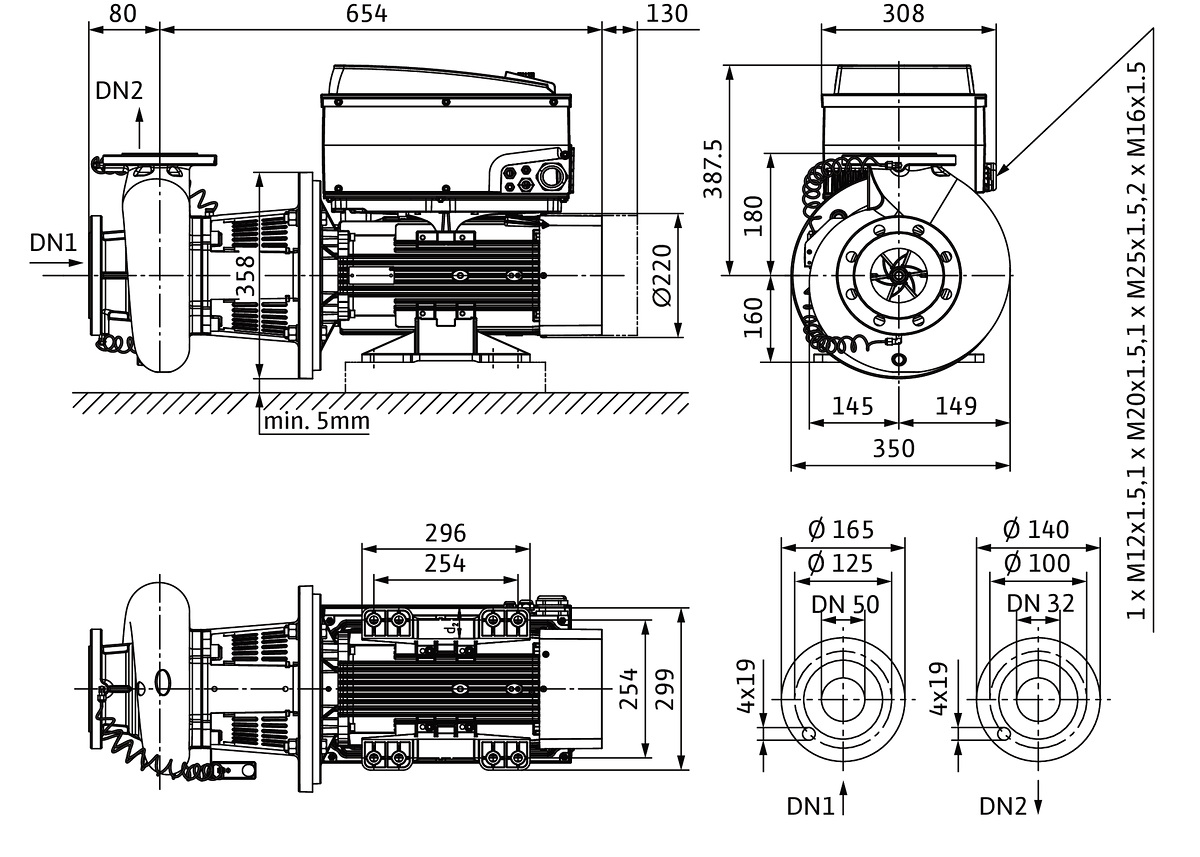

Uszczelnienie mechaniczne pozwala na tłoczenie wody o temperaturze do 140°C. Dla niższych temperatur (do +40°C) dopuszczalna jest domieszka glikolu w przedziale 20-40% objętości, a przy zawartości powyżej 40% maksymalna temperatura spada do 120°C. Odległość między osiami przyłączy ssawnego i tłocznego wynosi 80 mm, całkowita długość urządzenia to 734 mm.

Parametry pracy i sterowanie

Zakres temperatur przetłaczanej cieczy mieści się między -20°C a +140°C, przy czym maksymalne ciśnienie robocze to 16 bar (do +120°C). Wskaźnik minimalnej sprawności energetycznej MEI wynoszący 0,4 potwierdza wysoką efektywność hydrauliczną w całym zakresie roboczym.

Obsługa odbywa się za pomocą zielonego pokrętła z wyświetlaczem - użytkownik ma dostęp do trybów regulacji ?p-c (stała różnica ciśnień), ?p-v (zmienna różnica ciśnień), regulatora PID oraz trybu ręcznego n-constant z stałą prędkością obrotową. Wyświetlacz pokazuje aktualny tryb pracy, wartość zadaną oraz komunikaty błędów i ostrzeżeń.

Urządzenie wyposażono w analogowe interfejsy 0-10 V, 2-10 V, 0-20 mA, 4-20 mA oraz slot na moduły IF (Modbus, BACnet, CAN, PLR, LON) umożliwiające integrację z automatyką budynku BMS.

Zastosowanie i kompatybilność

Stratos GIGA B sprawdza się przede wszystkim w instalacjach grzewczych (wg VDI 2035), klimatyzacyjnych i chłodniczych - tłoczy wodę grzewczą, wodę zimną oraz mieszaniny woda-glikol pozbawione substancji powodujących abrazję. Konstrukcja dławnicowa z przyłączem kołnierzowym PN16 umożliwia montaż w rozdzielnicach cieplnych budynków użyteczności publicznej oraz dużych systemach HVAC wymagających wysokiego wydatku objętościowego przy znacznych wysokościach podnoszenia.

Silnik trójfazowy o mocy P2 wynoszącej 10,6 kW zasilany jest napięciem 3×400 V / 50-60 Hz, pobiera prąd znamionowy 18 A, a klasa izolacji F gwarantuje stabilność termiczną przy temperaturze otoczenia do +40°C. Stopień ochrony obudowy to IP55.

Dla wersji R1 bez fabrycznego czujnika różnicy ciśnień dostępne są opcjonalne zestawy czujników montowane przez instalatora we wcześniej przygotowane przyłącza pomiarowe R 1/8 w korpusie pompy.
