Pompa obiegowa Wilo-Stratos GIGA-D 40/1-51/4,2-R1 podwójna bez czujnika DDG 2170278

Wysokowydajna pompa podwójna do instalacji grzewczych i chłodniczych

Elektronowo komutowana pompa suchobieżna w wersji podwójnej inline, przeznaczona do instalacji wymagających dużych przepływów przy znacznych wysokościach podnoszenia. Konstrukcja jednstopniowa niskociśnieniowa z przyłączem kołnierzowym i uszczelnieniem mechanicznym sprawdza się w systemach centralnego ogrzewania, klimatyzacji oraz chłodzenia - tam, gdzie potrzebna jest niezawodność pracy ciągłej i rezerwa eksploatacyjna.

Maksymalna wysokość podnoszenia sięga 51,41 m, a przepływ nominalny przy optymalnym punkcie pracy to 24,63 m3/h. W szczycie wydajności urządzenie osiąga 77,74 m3/h, co pozwala obsłużyć rozbudowane obiegi bez konieczności stosowania dodatkowych pomp wspomagających.

Silnik EC klasy IE5 i adaptacja hydrauliczna

Jednostka napędowa to silnik EC (elektronowo komutowany) o mocy znamionowej P2 = 4,4 kW (pobór P1 = 4,8 kW) zasilany trójfazowo napięciem 400 V. Klasa efektywności energetycznej IE5 według IEC 60034-30-2 oznacza minimalne straty cieplne i niższe koszty eksploatacji w porównaniu z silnikami standardowymi. Wskaźnik minimalnej sprawności MEI = 0,7 potwierdza wysoką sprawność hydrauliczną w całym zakresie roboczym.

Elektroniczne sterowanie umożliwia płynną regulację parametrów hydraulicznych - pompę można przystosować do aktualnego zapotrzebowania instalacji bez ingerencji w jej konstrukcję. Prędkość obrotowa dochodzi do 4600 obr./min, co zapewnia szybką reakcję na zmiany warunków pracy.

Konstrukcja i materiały

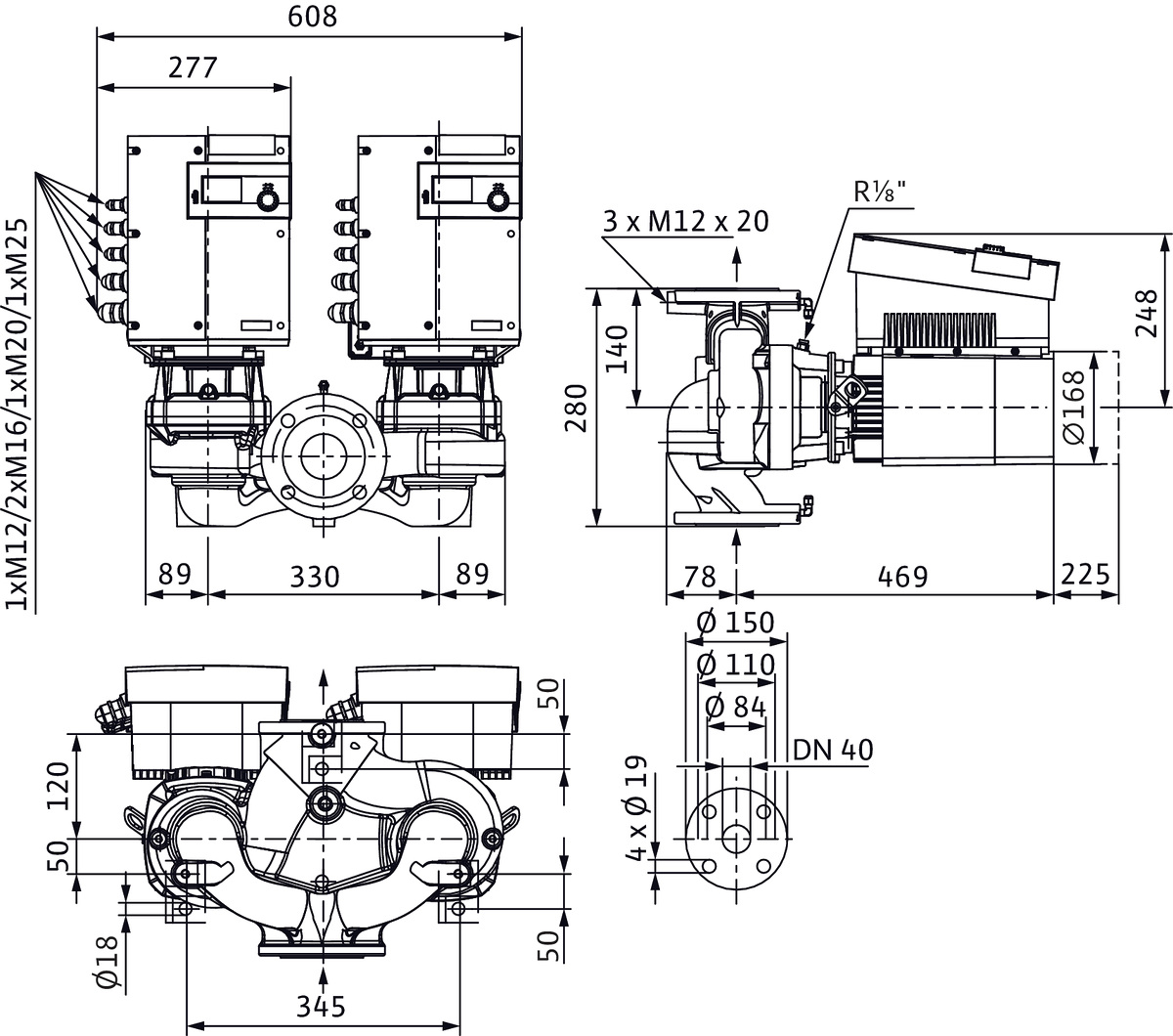

Korpus pompy wykonano z żeliwa GG 25 (GJL-250), co gwarantuje odporność na ciśnienie robocze do 16 bar. Przyłącza kołnierzowe DN 40 w klasie ciśnienia PN 16 spełniają normę EN 1092-2 - standardowe kołnierze ułatwiają montaż i wymianę w istniejących instalacjach. Długość zabudowy wynosi 280 mm.

Wirnik z polipropylenu wzmacnianego włóknem szklanym (PP-GF) dobrze znosi przetłaczanie wody grzewczej (wg VDI 2035), wody zimnej oraz mieszanin wodno-glikolowych bez domieszek ściernych. Zakres temperatur roboczych od -20 °C do +140 °C pozwala na stosowanie zarówno w tradycyjnych kotłowniach, jak i instalacjach chłodniczych.

Stopień ochrony IP55 zabezpiecza przed pyłem i strumieniami wody - istotny przy montażu w kotłowniach i pomieszczeniach technicznych. Izolacja klasy F toleruje temperaturę uzwojeń do 155 °C.

Tryby pracy i integracja z systemem zarządzania budynkiem

Wersja R1 oznacza wykonanie bez czujnika ciśnienia różnicowego DDG - sterowanie odbywa się na podstawie sygnałów zewnętrznych lub nastaw manualnych. Pompa obsługuje wejścia analogowe 0-10 V / 0-20 mA oraz 2-10 V / 4-20 mA, co pozwala na podłączenie regulatorów pogodowych lub systemów BMS przez opcjonalne moduły IF.

Konstrukcja dwupompowa umożliwia pracę rezerwową - awaria jednego zespołu automatycznie uruchamia drugi bez przestoju instalacji. Funkcja ta jest kluczowa w obiektach użyteczności publicznej, szpitalach czy halach przemysłowych, gdzie ciągłość dostaw ciepła lub chłodu jest priorytetem.

Sygnalizacja stanu pracy przez styki SBM (report stanu pracy) i SSM (report awarii) pozwala na integrację z systemami monitoringu - informacja o usterce dociera do dyspozytorni natychmiast po jej wystąpieniu.
