Pompa obiegowa c.o./klimatyzacja Wilo-Stratos GIGA-D 65/1-42/4,8-R1 podwójna bez czujnika DDG 2170295

od 1 szt.45 462,23 zł
brutto / szt.
na zamówienie
Indeks Onninen:CTU780
Indeks producenta:2170295
EAN:4048482708959
Opakowania zbiorcze:1 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Częstotliwość: 50/60 Hz

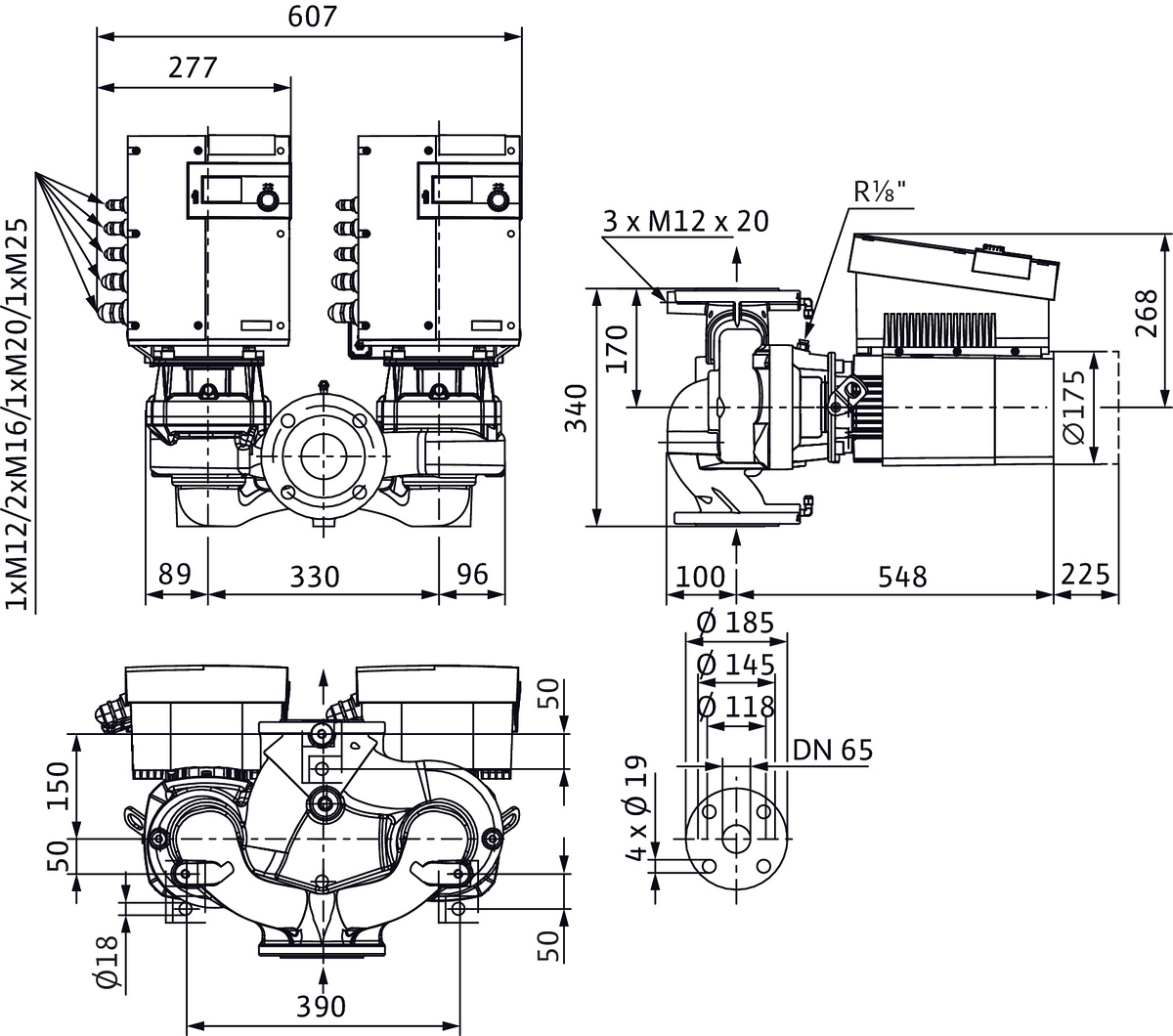

Długość wbudowania: 340 mm
Gatunek materiału korpusu pompy: Żeliwo GG 25 (GJL-250)
Gatunek materiału wirnika: PP-GF
Klasa ciśnienia kołnierza przyłącza wlotowego: PN 16
Klasa ciśnienia kołnierza przyłącza wylotowego: PN 16
Klasa efektywności energetycznej silnika: IE5
Klasa izolacji wg IEC: F
Kształt końcówki: Okrągły
Liczba faz: 3
Maks. ciśnienie robocze: 16 bar
Maks. wydajność (maks. przepływ): 122 m3/h
Maks. wysokość podnoszenia: 45.37 m
Materiał korpusu pompy: Żeliwo
Materiał wirnika: Polipropylen (PP)
Moc oddawana silnika (P2): 4.9 kW
Pobór mocy przez pompę (solpump): 5400 W
Pobór mocy silnika (P1): 5.4 kW
Podwójna pompa: tak
Prąd znamionowy: 9.1 A
Prędkość obrotowa: 4930 1/min
Przepływ nominalny (BEP): 43.97 m3/h
Przyłącze od strony wlotowej: Kołnierz
Przyłącze po stronie wylotowej: Kołnierz
Radio standard 2G / 3G / 4G: nie
Rodzaj przyłącza wlotowego: EN 1092-2
Rodzaj przyłącza wylotowego: EN 1092-2
Samozasysanie: nie
Silnik standardowy: nie
Standard komunikacji bezprzewodowej 2G / 3G / 4G: nie
Standard komunikacji bezprzewodowej 5G: nie
Standard komunikacji bezprzewodowej Bluetooth: nie
Standard komunikacji bezprzewodowej WLAN 802.11: nie
Standard motor: nie
Stopień ochrony (IP): IP55
Średnia temperatura (praca ciągła): -20 ... 140 °C
Średnica nominalna przyłącza od strony wlotowej: DN 65
Średnica nominalna przyłącza od strony wylotowej: DN 65
Średnica zewnętrzna przyłącza od strony wylotowej: 65 mm
Temperatura otoczenia: 0 ... 40 °C
Wskaźnik minimalnej sprawności (MEI): 0.7
Wysokość podnoszenia przy przepływie nominalnym (BEP): 307.05 kPa
Zakres napięcia znamionowego: 400 ... 400 V

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

szer/waga:0 m / 0,001 kg
Kod celny:84137059

Pompa obiegowa c.o./klimatyzacja Wilo-Stratos GIGA-D 65/1-42/4,8-R1 podwójna bez czujnika DDG 2170295

Dwupompowe rozwiązanie do dużych instalacji HVAC

Wilo-Stratos GIGA-D to dwupompowa pompa inline o wysokiej sprawności, zaprojektowana z myślą o instalacjach grzewczych, chłodniczych i klimatyzacyjnych, gdzie konieczne jest przepompowanie dużych objętości wody na znaczne wysokości podnoszenia. Konstrukcja z dwoma zespołami pompowymi w jednej obudowie zapewnia ciągłość pracy - w razie awarii jednego modułu drugi przejmuje obciążenie automatycznie, co minimalizuje ryzyko przestojów w krytycznych systemach.

Korpus pompy wykonano z żeliwa GG 25 (GJL-250), wirnik z polipropylenu wzmocnionego włóknem szklanym (PP-GF). Przyłącza kołnierzowe DN 65 w klasie ciśnienia PN 16 umożliwiają montaż w standardowych instalacjach przemysłowych i komercyjnych. Długość zabudowy wynosząca 340 mm ułatwia integrację z istniejącymi ciągami rurociągów.

Sterowanie i tryby pracy

Elektroniczna regulacja mocy silnika EC pozwala na dopasowanie parametrów hydraulicznych do aktualnego zapotrzebowania instalacji. Pompa obsługuje kilka trybów pracy:

  • ?p-c - stałe ciśnienie różnicowe,
  • ?p-v - zmienne ciśnienie różnicowe,
  • Regulacja PID - precyzyjne sterowanie procesowe,
  • Stała prędkość - praca z zadaną liczbą obrotów.

Konfiguracja odbywa się przez panel zielony przycisk + wyświetlacz lub opcjonalnie przez interfejs na podczerwień i moduły IF (Modbus, BACnet, CAN, PLR, LON) do integracji z systemami BMS. Wejścia analogowe 0-10 V / 4-20 mA umożliwiają zdalne sterowanie z zewnętrznego regulatora.

Dwupompowa logika zarządzania obejmuje pracę główna/rezerwa z automatycznym przełączaniem awaryjnym oraz cykliczną zamianę ról co 24 godziny - wydłuża to żywotność obu modułów.

Efektywność energetyczna i parametry eksploatacyjne

Silnik EC klasy IE5 według IEC 60034-30-2 reprezentuje najwyższy dostępny poziom sprawności energetycznej dla silników elektrycznych. Pobór mocy P1 na poziomie 5,4 kW przy mocy oddawanej P2 równej 4,9 kW przekłada się na minimalne straty wewnętrzne.

Wskaźnik minimalnej sprawności MEI wynoszący ?0,7 potwierdza wysoką efektywność hydrauliczną w całym zakresie roboczym - przepływ nominalny osiąga prawie 44 m3/h przy ciśnieniu około 307 kPa.

Zakres temperatur medium roboczego od -20°C do +140°C pozwala na stosowanie pompy zarówno w instalacjach ciepłowniczych (wg VDI 2035), jak i systemach chłodniczych czy obiegach oleju termalnego. Maksymalne ciśnienie robocze 16 bar zapewnia kompatybilność z większością instalacji przemysłowych średniej i dużej skali.

Bezpieczeństwo i ochrona

Stopień ochrony IP55 gwarantuje szczelność obudowy przed pyłem i strumieniami wody - pompa sprawdza się w warunkach przemysłowych oraz kotłowniach. Wbudowana elektronika trip zapewnia pełną ochronę silnika przed przeciążeniem, zwarciem i przegrzaniem.

Funkcja blokady dostępu uniemożliwia nieautoryzowaną zmianę parametrów przez operatorów - istotna w większych obiektach z wieloma użytkownikami.

Sygnały zbiorowe SSM (zbiorowy alarm usterki) i SBM (zbiorowy sygnał pracy) pozwalają na integrację z systemami monitoringu budynku poprzez styki bezpotencjałowe.

Wersja R1 dostarczana jest bez czujnika ciśnienia różnicowego DDG - instalator dobiera czujnik zewnętrzny lub wykorzystuje sygnał z istniejących czujników instalacji BMS do regulacji ?p-c / ?p-v.
