Pompa do wody Wilo-Sub TWI 5-SE-304EM-PNP/3 2543632

Wielostopniowa pompa zanurzeniowa do wody czystej i deszczówki

Pompa przeznaczona do tłoczenia czystej wody z cystern, zbiorników na deszczówkę, zbiorników i płytkich studni. Działa jako całkowicie zalewana, wielostopniowa jednostka samoodpowietrzająca, którą można ustawić na podłodze na dołączonym podeście z czterema tłumikami drgań. Dzięki możliwości montażu poza wodą sprawdza się zarówno w stałych instalacjach podziemnych, jak i w rozwiązaniach tymczasowych do nawadniania, zasilania i podnoszenia wody.

Budowa i materiały odporne na korozję

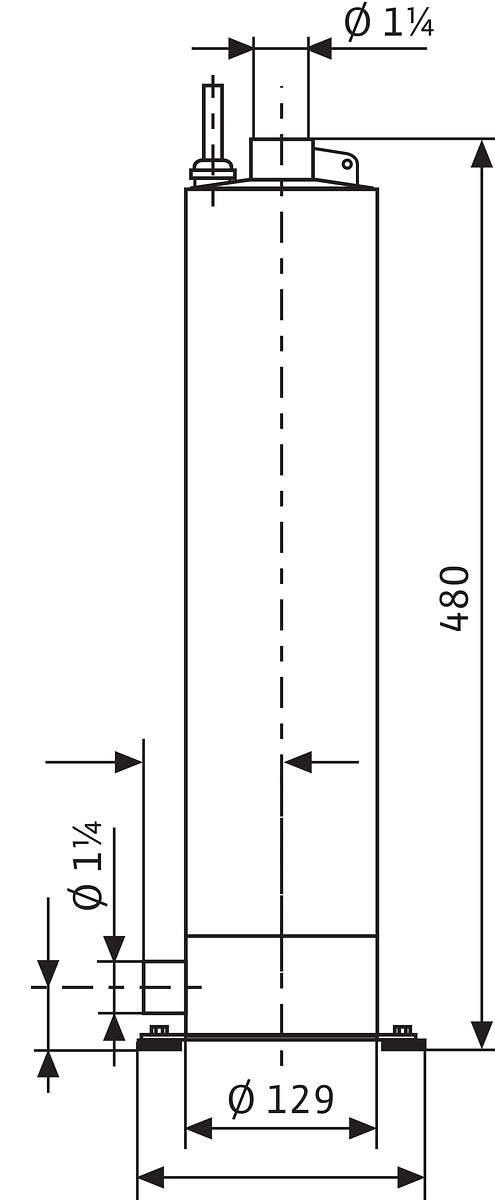

Korpus pompy, wirnik, wał i obudowa silnika wykonano ze stali nierdzewnej 304, oznaczenie 1.4301, X5CrNi18-10. Wszystkie części mające kontakt z medium są odporne na korozję, co ogranicza osadzanie się zanieczyszczeń i wydłuża okres bezawaryjnej pracy w wodzie zawierającej niewielkie ilości piasku. Silnik zanurzeniowy ma klasę izolacji F oraz stopień ochrony IP68, a maksymalna głębokość zanurzenia wynosi 17 m. Średnica maksymalna agregatu to ok. 129 mm, a średnica silnika 127 mm. Waga netto to ok. 20,5 kg, brutto ok. 22,5 kg.

Parametry pracy i zastosowanie

Urządzenie osiąga maksymalną wysokość podnoszenia ok. 44,4 m przy maksymalnym przepływie ok. 5,94 m3/h. Punkt pracy nominalny BEP to ok. 3,246 m3/h przy wysokości ok. 278,31 kPa. Maksymalne ciśnienie robocze wynosi 10 bar, a klasa ciśnienia kołnierza wylotowego to PN 6. Dopuszczalna zawartość piasku to 50 g/m3, a zakres średniej temperatury pracy w ciągłej eksploatacji to 5 ... 35 °C. Maksymalna liczba cykli pracy to 40 c/h.

Napęd to silnik jednofazowy 1~230 V, 50 Hz o mocy oddawanej P2 0,55 kW, prędkości obrotowej 2810 1/min i prądzie znamionowym 4,5 A. Rozruch bezpośredni DOL, współczynnik mocy ok. 0,91. Znamionowe napięcie pracy to 230 ... 230 V. Przyłącze wylotowe to gwint wewnętrzny stożkowy BSPT-Rc zgodny z ISO 7-1 / EN 10226-1, nominalnie 1 1/4 cala, średnica zewnętrzna ok. 32 mm.

Instalacja i wyposażenie do szybkiego uruchomienia

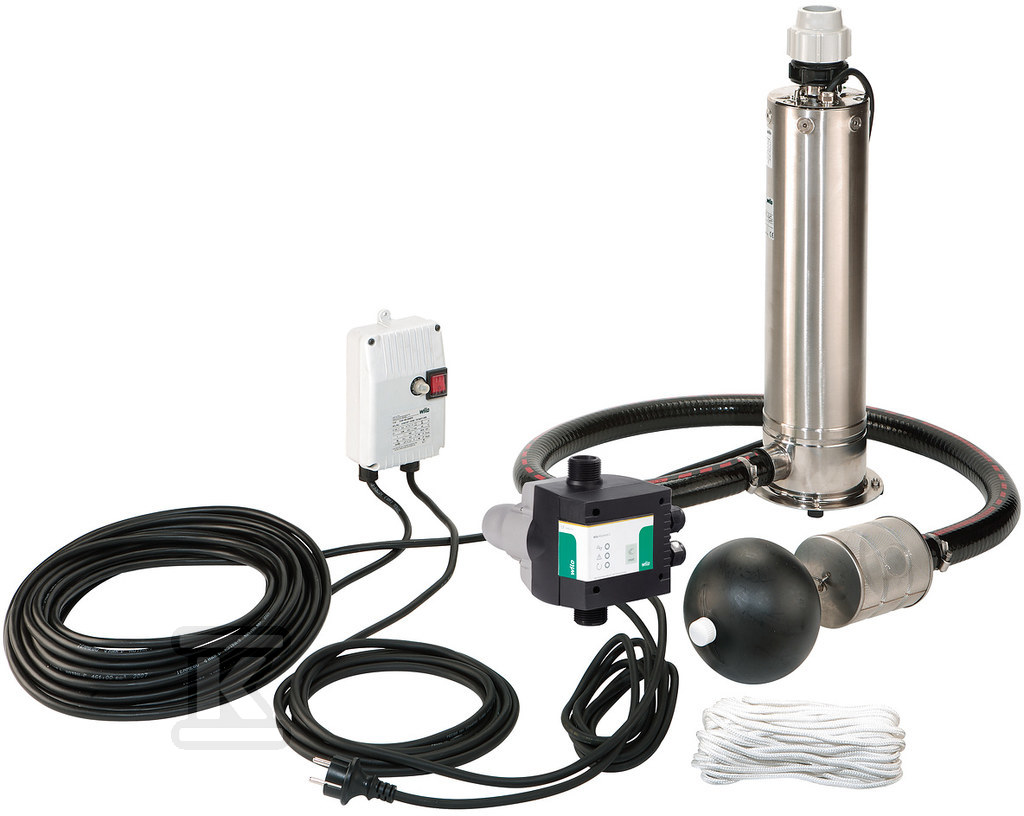

Pompa jest dostarczana z kompletem potrzebnym do podstawowej instalacji. W skład zestawu wchodzi pompa z podeście, kompletna szafka sterownicza IP55 z termiczną ochroną silnika i wyłącznikiem MARCHE/ARRET, przewód zasilający o długości 20 m z wtyczką oraz dodatkowy przewód 2 m z wtyczką ochronną. Dołączono również sznurek bezpieczeństwa z polipropylenu, opaskę kablową, pływający filtr ssawny i wąż ssący o długości 1,5 m. Przyłącze ssawne Rp 11/4 umożliwia opcjonalne podłączenie pływających filtrów ssawnych.

Taka konfiguracja pozwala na szybkie uruchomienie w zbiornikach na deszczówkę, studniach i cysternach do głębokości 17 m, przy zachowaniu ochrony silnika i stabilnego montażu na podłodze.
