Pompa głębinowa Wilo-Sub TWU 3-0202-HS-I z przetwornicą 6064276

Wielostopniowa pompa głębinowa do studni głębinowych

Przeznaczona do pionowego lub poziomego montażu w studniach głębinowych - Wilo-Sub TWU 3-0202-HS-I to kompaktowa pompa o średnicy roboczej 3", zdolna transportować wodę z głębokości do 150 metrów. Konstrukcja wielostopniowa z wirnikami promieniowymi zapewnia stabilne parametry hydrauliczne przy przepływie nominalnym 2,4 m3/h, a szczytowa wydajność sięga 3,6 m3/h. Maksymalna wysokość podnoszenia to 37 metrów, co przy ciśnieniu roboczym do 4,7 bara pozwala zasilać instalacje w budynkach jedno- i wielorodzinnych oraz obiekty rolnicze i przemysłowe.

Model HS-I wyposażony jest w przetwornicę częstotliwości - dzięki temu prędkość obrotowa automatycznie dostosowuje się do aktualnego zapotrzebowania, a pompa utrzymuje stałe ciśnienie w instalacji bez dodatkowej automatyki zewnętrznej.

Konstrukcja i materiały

Korpus pompy oraz obudowa silnika wykonane są ze stali nierdzewnej AISI 304 (1.4301) - odpornej na korozję w kontakcie z wodą podziemną. Wirniki wykonano z PVC-C - tworzywa odpornego na ścieranie spowodowane obecnością piasku; producent dopuszcza zawartość do 50 g/m3, co jest istotne przy pompowaniu wody ze studni abisyńskich lub głębinowych o piaszczystym dnie.

Wał pompy wykonano ze stali nierdzewnej AISI430F (według normy DIN odpowiadającej gatunkowi X12CrMoS17 / nr materiału 1.4104), wał silnika ze stali nierdzewnej AISI303L (nr materiału 1.4305) - oba materiały dobrano pod kątem pracy w środowisku olejowym i przy wysokich obrotach (do 8400 obr/min). Silnik jest olejowy, samouszczelniający się, z możliwością przewinięcia - co wydłuża żywotność urządzenia i umożliwia regenerację zamiast wymiany całego zespołu.

Chłodzenie i warunki pracy

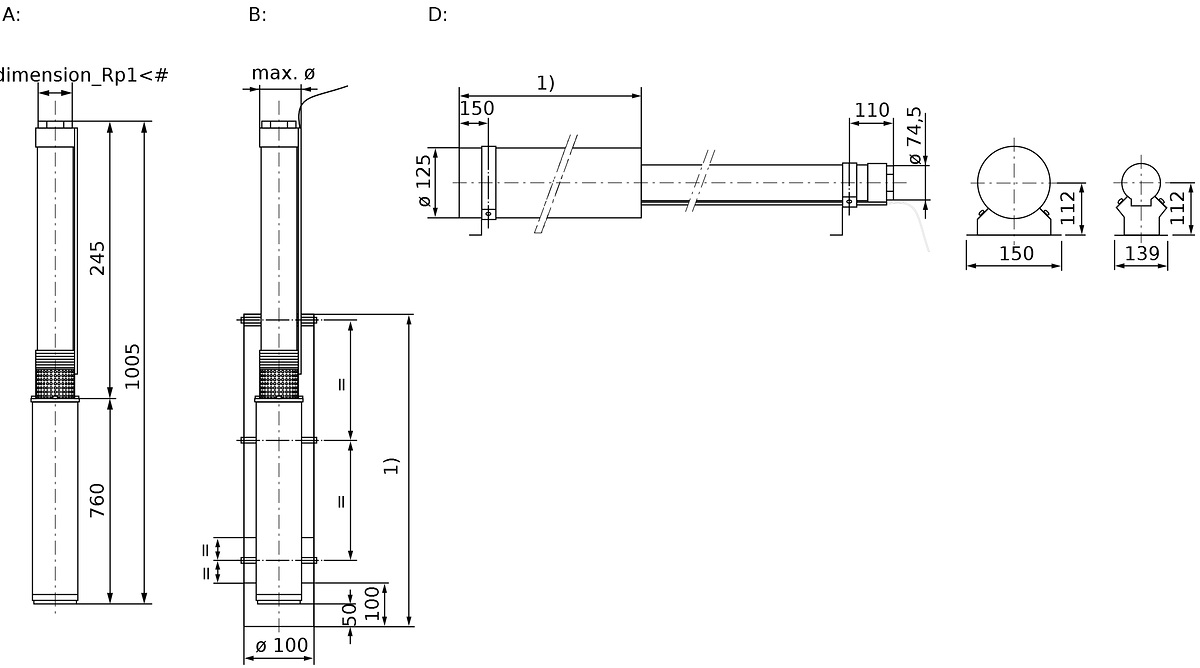

Chłodzenie silnika oraz przetwornicy odbywa się poprzez przepływające medium - dlatego pompa musi pracować w pełni zanurzona. Przy pionowym montażu konieczny może być opcjonalny kołnierz chłodzący (artykuł nr 4092485). Przy instalacji poziomej kołnierz chłodzący jest elementem obowiązkowym - dostępny jako zestaw artykułów 4092485 + 4092486.

Zakres temperatury tłoczonej cieczy wynosi od +3°C do +35°C, co pozwala na eksploatację zarówno w studniach głębinowych, jak i innych ujęciach wodnych o stabilnej termice.

Podłączenie elektryczne i hydraulika

Pompa jest jednofazowa (230 V, 50/60 Hz) o mocy 0,6 kW i poborze prądu 9 A. Wyróżnia ją wysoka prędkość obrotowa jak na tego typu konstrukcje - dzięki temu przy niewielkich gabarytach osiąga wysokie parametry hydrauliczne.

Przyłącze tłoczne to gwint wewnętrzny stożkowy Rp 1 cal (BSPT-Rc), co odpowiada średnicy nominalnej DN25 / cal (25 mm). Kabel zasilający o przekroju 4×1,5 mm2 i długości 1,75 m posiada atest dopuszczający do stosowania w instalacjach wody pitnej/użytkowej - istotny przy zasilaniu instalacji domowych lub gospodarskich.

Stopień ochrony IP58 zapewnia pyłoszczelność oraz ochronę przed skutkami chwilowego zanurzenia - standard dla urządzeń pracujących pod powierzchnią wody.

Zakres dostawy

Komplet zawiera hydraulikę ze silnikiem gotową do instalacji, przetwornicę częstotliwości zamontowaną w obudowie silnika oraz kabel zasilający z atestem dopuszczającym kontakt z wodą pitną/użytkową. Dokumentacja techniczna obejmuje instrukcję montażu i obsługi ułatwiającą uruchomienie przez instalatora.
