Zestaw z pompą głębinową Wilo-Sub TWU 4-0414-C-PlugPump/DS 6049390

Kompletny zestaw do zaopatrzenia w wodę z głębokich ujęć

Wielostopniowa pompa głębinowa Wilo-Sub TWU 4 w wersji Plug & Pump Sub-II to kompletne rozwiązanie do prywatnego zaopatrzenia w wodę - od studni głębinowych, poprzez cysterny, po otwarte zbiorniki. Konstrukcja segmentowa z 14 wirnikami promieniowymi pozwala osiągnąć maksymalną wysokość podnoszenia 93 m, co przy przepływie nominalnym przekłada się na ciśnienie robocze rzędu 6,5 bar. Maksymalna wydajność sięga 6 m3/h, a optymalny punkt pracy mieści się w okolicach 3,7 m3/h przy około 67 m wysokości podnoszenia.

Korpus pompy oraz silnik wykonano ze stali nierdzewnej 1.4301 (AISI 304) - materiału odpornego na korozję w kontakcie z wodą gruntową i studzienną. Wirniki z tworzywa polipropylenowego (Noryl) mają konstrukcję tzw. pływającą, co pozwala pompie radzić sobie z niewielkim zapiaszczeniem medium do 50 g/m3. Wbudowany zawór zwrotny zabezpiecza instalację przed cofaniem się wody.

Silnik i warunki pracy

Jednofazowy silnik zatapialny o mocy 1,1 kW (230 V, 50 Hz) pracuje w trybie ciągłego zanurzenia S1. Rozruch bezpośredni (DOL), prąd znamionowy 7,8 A, prąd rozruchowy 29,5 A. Uzwojenie jest lakierowane i zalane żywicą; podczas produkcji silnik napełnia się mieszaniną wody i glikolu, co zapewnia samosmarowanie łożysk i skuteczne odprowadzanie ciepła.

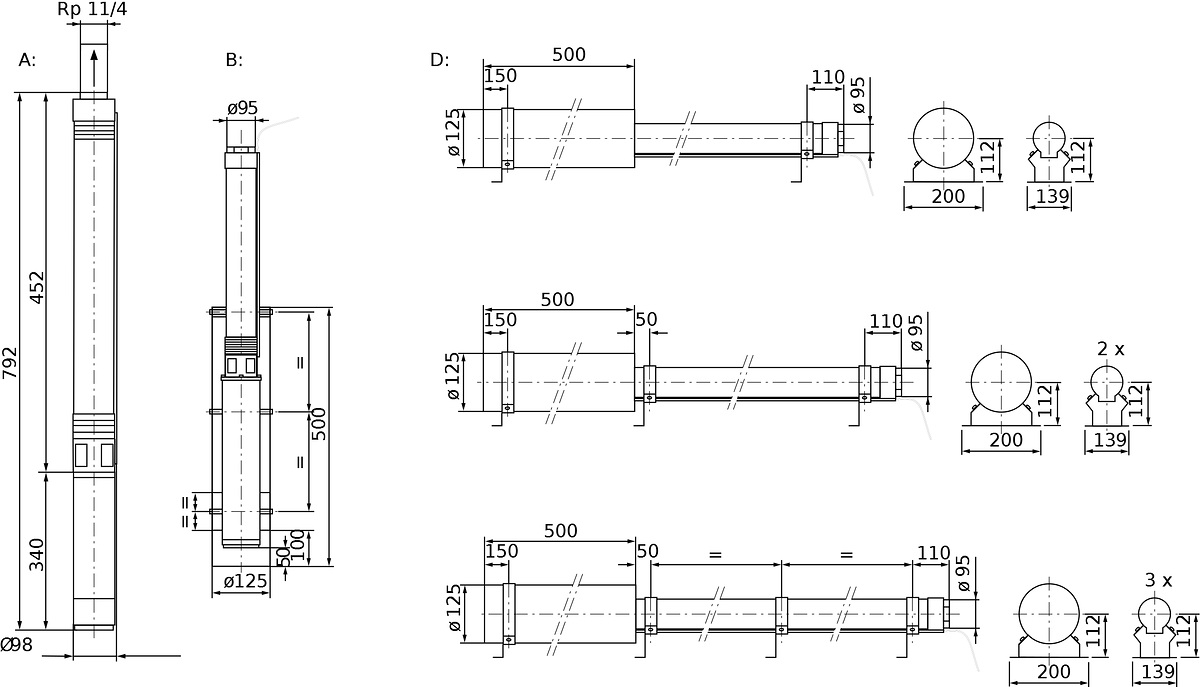

Chłodzenie silnika odbywa się przez przepływające medium - dlatego przy montażu pionowym obowiązuje minimum przepływu 0,08 m/s na poziomie silnika. Przy instalacji poziomej konieczny jest płaszcz chłodzący; przy pionowej jest opcjonalny.

Zakres temperatury przetłaczanej cieczy wynosi 3-35°C, maksymalna głębokość zanurzenia to 200 m. Stopień ochrony IP68 oznacza pełną szczelność nawet przy długotrwałym kontakcie z wodą.

Wyposażenie zestawu Plug & Pump Sub-II

Zestaw dostarczany jest jako gotowy pakiet do instalacji:

• Kabel zasilający 30 m o przekroju 4×1,5 mm2 z atestem do wody pitnej - wystarczy poprowadzić go do skrzynki rozdzielczej.
• Skrzynka rozruchowa z kondensatorem, termicznym zabezpieczeniem silnika oraz wyłącznikiem sieciowym.
• Układ sterowania ciśnieniem Wilo obejmujący naczynie przeponowe 18 l, manometr, zawór odcinający oraz presostat.
• Lina nośna/spustowa 30 m - umożliwia bezpieczne zamontowanie pompy na głowicy studni i jej późniejsze wyciągnięcie.
• Elementy montażowe: trójnik, redukcja R 11/4 › R 1 oraz opaski kablowe.

Przyłącze tłoczne to gwint wewnętrzny stożkowy Rp 11/4 (BSPT-Rc), co odpowiada średnicy nominalnej cala i jednej czwartej.

Wskazówki dla instalatora

Przy montażu pompę należy podwiesić nad strefą filtra studni - tak by silnik znajdował się poniżej minimalnego poziomu lustra wody przez cały czas pracy. Kabel zasilający mocuje się do rury tłocznej opaskami; pierwsze dwa metry od silnika zaleca się osłonić rurą karbowaną chroniącą przed przetarciem.

Ciśnienie powietrza w naczyniu przeponowym trzeba sprawdzać regularnie - powinno być niższe od ciśnienia załączania ustawionego na presmacie. Maksymalna dopuszczalna liczba cykli pracy to 20/h.

Indeks minimalnej efektywności energetycznej MEI wynosi ?0,7 - oznacza to efektywność energetyczną powyżej wymogów dyrektywy ErP dla pomp wodnych.

Producent oferuje również usługi serwisowe obejmujące uruchomienie urządzenia oraz przeglądy okresowe BASIC lub COMFORT albo PREMIUM dla pomp głębinowych o średnicach od 3 do 5 cali - zakres dobiera się według potrzeb użytkownika końcowego.
