Pompa głębinowa Wilo-Sub TWU 4.08-07-EM-C 6081620

Wielostopniowa pompa głębinowa do studni głębinowych

Przeznaczona do tłoczenia wody użytkowej ze studni głębinowych - ta całkowicie zanurzona konstrukcja wielostopniowa z promieniowymi wirnikami o budowie segmentowej sprawdza się zarówno w instalacjach komunalnych, jak i przydomowych systemach zaopatrzenia w wodę. Maksymalna głębokość zanurzenia sięga 200 m, co pozwala na efektywne czerpanie wody nawet z głębokich ujęć.

Urządzenie oferuje przepływ nominalny 7,2 m3/h przy wysokości podnoszenia 323 kPa, osiągając szczytowo 13 m3/h i maksymalnie 43,4 m wysokości tłoczenia. Tolerancja zawartości piasku do 50 g/m3 oznacza, że pompa poradzi sobie z wodą o umiarkowanym stopniu zanieczyszczenia - bez konieczności stosowania dodatkowych filtrów wstępnych w standardowych warunkach.

Konstrukcja i materiały

Korpus pompy wykonano ze stali nierdzewnej 304 (1.4301) - odpornej na korozję zarówno od strony hydraulicznej, jak i w kontakcie z medium w studni. Wirniki segmentowe wykonano z tworzywa sztucznego (polipropylen / PVC-CPE), które dobrze znosi abrazyjne działanie drobnych cząstek mineralnych obecnych w wodzie gruntowej.

Silnik jednofazowy (230 V, 50 Hz) o mocy 1,1 kW pracuje z prędkością 2869 obr/min. Jest hermetycznie zalany mieszaniną wody i glikolu - uzwojenie emaliowane impregnowane żywicą nie ma kontaktu z wilgocią ani medium zewnętrznym. Klasa izolacji B według IEC zapewnia stabilną pracę przy dopuszczalnych temperaturach uzwojenia.

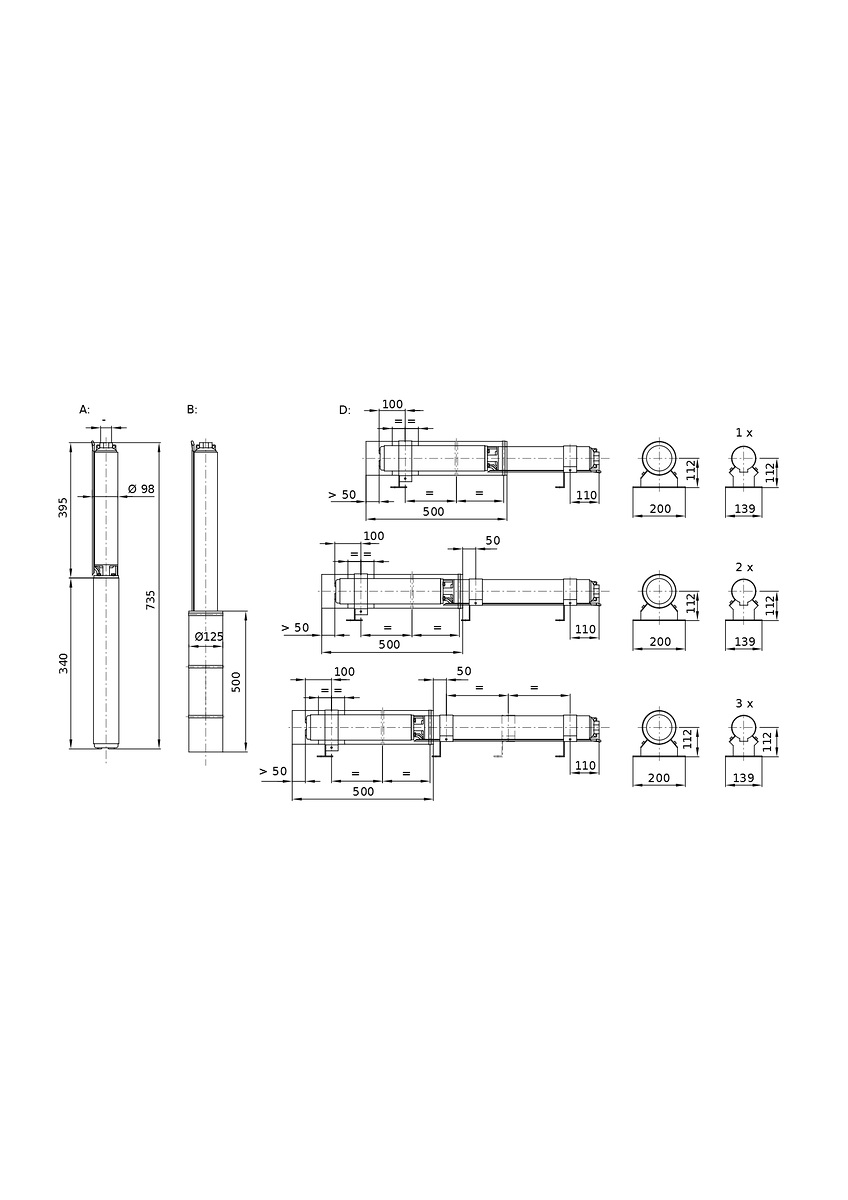

Chłodzenie silnika realizowane jest przez przetłaczane medium - dlatego urządzenie musi pozostawać całkowicie zanurzone podczas pracy. Przy instalacji poziomej konieczny jest dodatkowy płaszcz chłodzący montowany osobno.

Parametry pracy i wyposażenie

Przyłącze tłoczne to gwint wewnętrzny gazowy stożkowy Rp 2 (BSPT-Rc), pasujący do standardowych rur ciśnieniowych o50 mm (2 cale). Maksymalne ciśnienie robocze wynosi 5,17 bar.

W zestawie znajduje się:

• hydraulika razem z silnikiem gotowe do instalacji,
• kabel zasilający o długości 1,75 m (przekrój 4G1,5 mm2) z atestem do wody użytkowej,
• skrzynka łączeniowa zawierająca kondensator roboczy,
• termiczne zabezpieczenie silnika oraz włącznik/wyłącznik,
• instrukcja montażu i obsługi.

Stopień ochrony IP68 gwarantuje szczelność nawet przy długotrwałym zanurzeniu. Zakres temperatury tłoczonej cieczy wynosi od 3°C do 30°C, co obejmuje typowy zakres temperatur wód gruntowych przez cały rok.

Zabezpieczenie przed cofaniem i eksploatacja

Wbudowane zawory zwrotne zapobiegają powrotnemu przepływowi medium po wyłączeniu pompy - eliminuje to ryzyko opróżniania instalacji oraz ewentualnego przecieku przez uszczelnienie wału przy ponownym uruchomieniu.

Maksymalna dopuszczalna częstotliwość załączania to 20 cykli/godzinę. Przekroczenie tego limitu prowadzi do przegrzewania uzwojeń i przyspieszonego zużycia łożysk samosmarujących - dlatego instalacje wymagające częstego cyklowania powinny być wyposażone dodatkowo we frekwencyjny regulator obrotów regulujący wydajność hydrauliczną zespołu pompowego.
