Pompa głębinowa Wilo-Sub TWU 4.08-39-DM-C 6081630

Wielostopniowa pompa głębinowa do studni głębinowych i zastosowań przemysłowych

Przeznaczona do tłoczenia wody ze studni głębinowych o głębokości zanurzenia do 200 metrów, ta wielostopniowa pompa głębinowa Wilo-Sub TWU sprawdza się zarówno w instalacjach komunalnych, jak i przemysłowych systemach zaopatrzenia w wodę. Konstrukcja segmentowa z promieniowymi lub półosiowymi wirnikami umożliwia montaż pionowy - standardowo - lub poziomy, przy czym ta druga opcja wymaga zastosowania płaszcza chłodzącego.

Konstrukcja i materiały

Korpus pompy oraz silnik wykonano ze stali nierdzewnej 1.4301 (AISI 304), co zapewnia odporność na korozję w kontakcie z wodą gruntową przez długie lata eksploatacji.

Wirniki wykonano z tworzywa sztucznego - według danych producenta jest to PPE, natomiast klasyfikacja ETIM wskazuje na polipropylen (PP). Materiał ten dobrze znosi kontakt z wodą o temperaturze od 3°C do 30°C i jest odporny na abrazyjne działanie piasku (do 50 g/m3). To istotne przy pompowaniu wody ze studni głębinowych, gdzie zawartość mineralna i ziarnista jest zmienna.

Silnik jest hermetycznie zalany żywicą epoksydową, uzwojenie zabezpieczone izolacją emaliowaną klasy B, a łożyska samosmarujące - nie wymagają obsługi przez cały okres użytkowania. Chłodzenie silnika odbywa się poprzez przepływające medium, dlatego urządzenie musi pracować w pełni zanurzone.

Parametry pracy i charakterystyka hydrauliczna

Model TWU 4.08-39-DM-C dysponuje mocą 5,5 kW przy zasilaniu trójfazowym 3~400 V / 50 Hz. Prąd znamionowy wynosi 13,1 A, a prędkość obrotowa 2840 obr/min. Rozruch bezpośredni (DOL) pozwala na prostą integrację z istniejącymi instalacjami elektrycznymi - wystarczy sterownik lub bezpośrednie podłączenie do rozdzielni.

Maksymalna wysokość podnoszenia sięga 243 metrów (przy optymalnym punkcie pracy około 184 m), co odpowiada ciśnieniu wyjściowemu blisko 24 bar. Przy optymalnym przepływie 7,2 m3/h urządzenie osiąga najwyższą sprawność potwierdzoną wskaźnikiem minimalnej efektywności energetycznej MEI ? 0,4.

Maksymalny przepływ to 13 m3/h, co pozwala na szybkie napełnianie zbiorników lub zasilanie instalacji o wysokim zapotrzebowaniu. Ciśnienie robocze może dochodzić do 28,82 bar (według ETIM) lub nawet 40 bar według danych producenta - margines bezpieczeństwa jest więc znaczny.

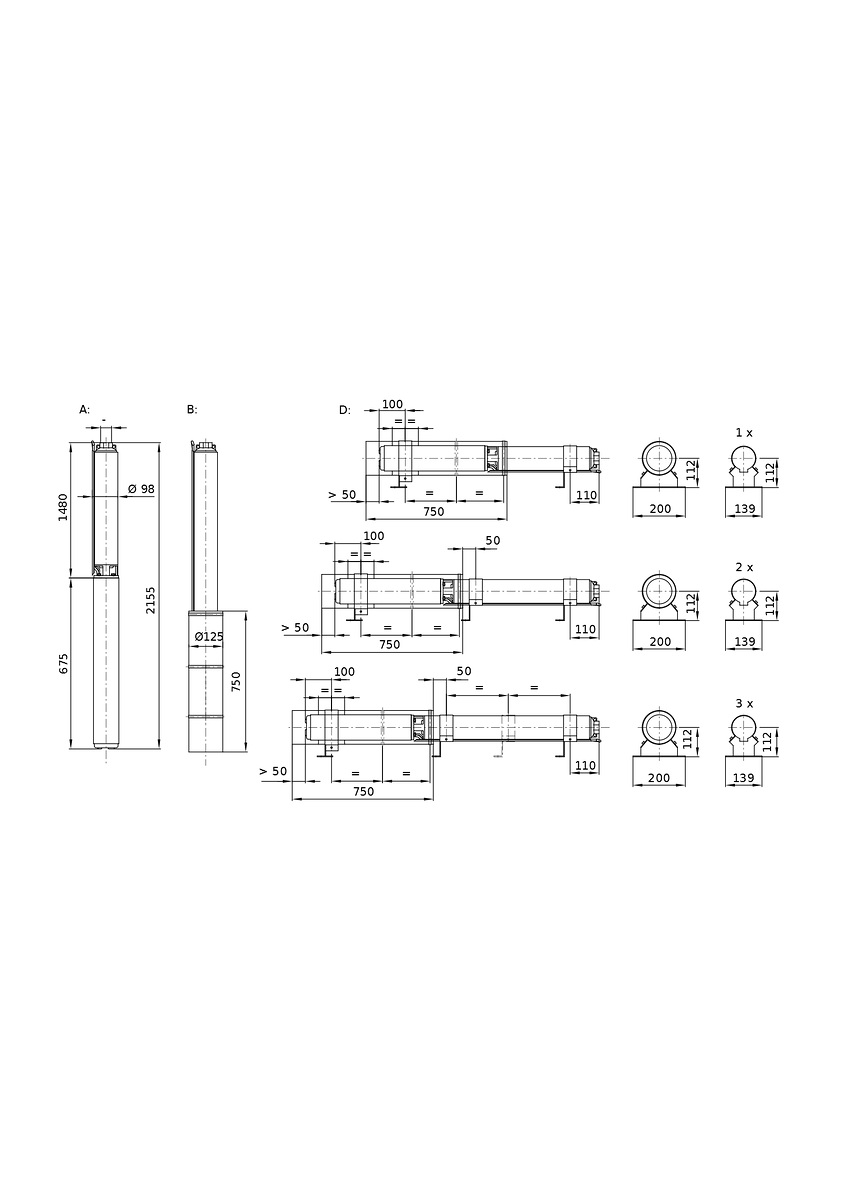

Średnica zewnętrzna korpusu to jedyne 98 mm, co umożliwia instalację w studniach o średnicy odpowiedniej dla pomp 4-calowych. Przyłącze tłoczne to gwint stożkowy wewnętrzny Rp 2" (BSPT-Rc), pasujący do standardowych rur ciśnieniowych.

Zakres dostawy i instalacja

Pompa dostarczana jest jako kompletny agregat - hydraulika i silnik są już ze sobą połączone fabrycznie i gotowe do opuszczenia do studni. Dołączony jest kabel przyłączeniowy o przekroju 4G1,5 mm2 i długości 4 metrów, dopuszczony do kontaktu z wodą pitną.

Wbudowany zawór zwrotny zapobiega cofaniu się wody przy wyłączonym urządzeniu - eliminuje to konieczność montowania dodatkowej armatury na pionie tłocznym.

Przy poziomym ułożeniu pompy konieczny jest płaszcz chłodzący - Wilo oferuje dedykowane osłony chłodzące serii SH dla różnych głębokości i konfiguracji studni.

Urządzenie obsługuje maksymalnie 20 cykli załączenia na godzinę, co należy uwzględnić przy projektowaniu układu sterowania - szczególnie gdy pompę stosuje się w systemach zbiornikowych lub hydroforowych wymagających częstego włączania.

Dla pełnej funkcjonalności systemu można dokupić sterowniki Wilo-BE-WP lub W-CTRL-CC-WP umożliwiające automatyczną regulację ciśnienia oraz czujniki poziomu wody czy manometry do monitorowania pracy instalacji.
