Pompa głębinowa Wilo-Sub TWU 4.08-45-DM-C 6081631

Wielostopniowa pompa głębinowa do studni głębinowych i zbiorników

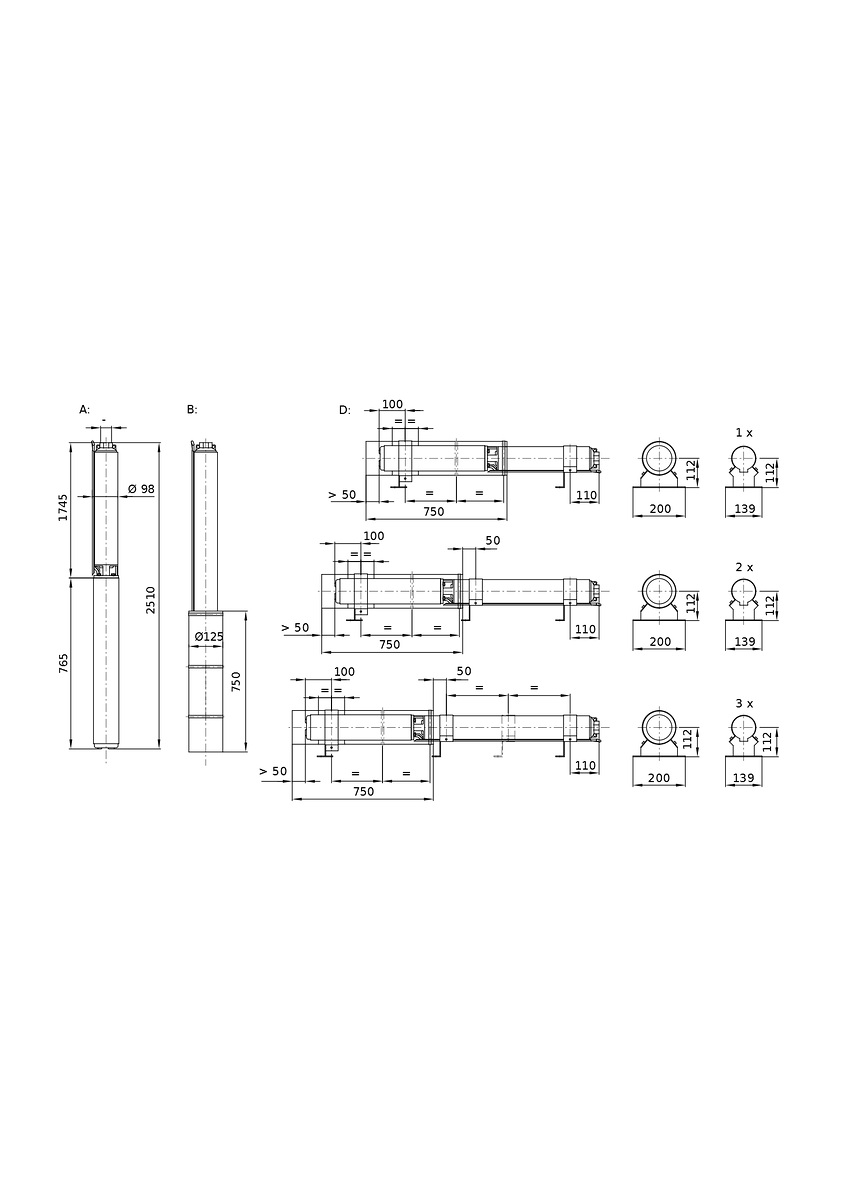

Przeznaczona do studni o średnicy minimum 4 cali, ta wielostopniowa pompa głębinowa Wilo-Sub TWU sprawdza się zarówno w pionowym, jak i poziomym montażu - w studniach głębinowych, cysternach oraz zamkniętych zbiornikach na wodę czystą.

Konstrukcja oparta na 45 stopniach hydraulicznych pozwala generować ciśnienie robocze sięgające 33 bar, co przekłada się na wysokość podnoszenia przekraczającą 280 m. Maksymalny przepływ wynosi 13 m3/h, natomiast w optymalnych warunkach urządzenie pracuje z wydatkiem rzędu 7,2 m3/h.

Konstrukcja i materiały

Korpus pompy wykonano ze stali nierdzewnej - gatunek według ETIM to stal nierdzewna 304 (1.4301) - co zapewnia odporność na korozję nawet przy długotrwałym kontakcie z wodą pitną lub procesową.

Silnik napędowy o mocy 7,5 kW pracuje przy zasilaniu trójfazowym 3~400 V, 50 Hz. Jest to konstrukcja hermetycznie zamknięta - uzwojenie zabezpieczono izolacyjnym lakierem i zalano żywicą epoksydową, a całość nasycono żywicą dla pełnej szczelności elektrycznej. Łożyska są smarowane wodno-glikolową cieczą roboczą pompowaną przez silnik - dlatego urządzenie musi pracować całkowicie zanurzone.

Stopień ochrony IP68 oznacza pełną szczelność nawet przy zanurzeniu na głębokość do 200 m. Maksymalna zawartość piasku w tłoczonej wodzie może wynosić do 50 g/m3.

Parametry pracy i warunki użytkowania

Chłodzenie silnika odbywa się poprzez przepływ tłoczonej cieczy wokół kadziua silnika - minimalna wymagana prędkość przepływu to 0,08 m/s, co należy uwzględnić przy projektowaniu instalacji i doborze średnicy rury osłonowej wokół pompy.

Temperatura pracy mieści się w zakresie 3-30°C, co obejmuje zarówno typowe wody gruntowe, jak i wodę deszczową czy procesową w instalacjach przemysłowych.

Częstotliwość załączeń nie powinna przekraczać 20 cykli/godzinę. Przy automatycznych systemach sterowania ciśnieniem trzeba zaprogramować odpowiednie histerezy lub rozważyć falownik regulujący obroty - zwłaszcza gdy instalacja wymaga częstego załączania pompy.

Przyłącze tłoczne to gwint wewnętrzny stożkowy gazowy według standardu BSPT-Rc (ISO 7-1 / EN 10226-1) - średnica nominalna to DN50 (Rp 2, czyli około 2 cale). Gwint stożkowy zapewnia szczelność połączenia bez dodatkowych uszczelek - wystarczy pasta uszczelniająca lub taśma teflonowa.

Zastosowania

Pompa sprawdza się przy:

• zaopatrzeniu domu lub gospodarstwa w wodę pitną ze studni głębinowej,
• systemach nawadniania rolniczego i ogrodowego,
• instalacjach podnoszenia ciśnienia,
• obniżaniu poziomu wód gruntowych,
• tłoczeniu czystej wody bez domieszek długowłóknistych ani abrazyjnych cząstek stałych powyżej dopuszczalnego limitu piasku (50 g/m3).

Wersja trójfazowa (DM) wymaga podłączenia przez tablicę rozdzielczą lub falownik - nie ma fabrycznie wbudowanego wyłącznika ani kondensatora jak jednofazowa (EM). Kabel zasilający o przekroju żyły 4×1,5 mm2 dostarczany jest fabrycznie; jego długość należy skorygować na etapie instalacji odpowiednio do głębokości studni - fabryczna długość może być niewystarczająca dla głębszych otworów.

Indeks minimalnej efektywności energetycznej MEI wynosi ?0,40 - spełnia wymogi dyrektywy ErP dotyczącej ekoprojektu pomp wodnych.

Wbudowany zawór zwrotny eliminuje konieczność montażu dodatkowej armatury zwrotnej tuż przy pompie - zmniejsza to ryzyko awarii przy wielokrotnym cyklu pracy i upraszcza całą linię tłoczną.
