Pompa głębinowa Wilo-Sub TWU 4.08-51-DM-C 6081632

Wielostopniowa pompa głębinowa do głębokich studni i ujęć wody surowej

Przeznaczona do pracy w trudnych warunkach głębinowych - ta wielostopniowa pompa o średnicy 4 cali sprawdza się wszędzie tam, gdzie standardowe pompy powierzchniowe nie mają szans. Konstrukcja sekcyjna z 51 stopniami hydraulicznymi pozwala na tłoczenie wody z głębokości do 200 metrów, co czyni ją odpowiednim wyborem zarówno dla dużych systemów zaopatrzenia w wodę, jak i instalacji przemysłowych czy rolniczych.

Urządzenie pracuje w trybie ciągłym S1 - pod warunkiem że pozostaje całkowicie zanurzone w medium. Chłodzenie silnika odbywa się poprzez przepływającą wodę, dlatego pionowy montaż jest dopuszczalny z opcjonalnym kołem chłodzącym lub bez niego, natomiast instalacja pozioma wymaga obowiązkowego koła chłodzącego. Maksymalna temperatura tłoczonej cieczy to 30°C, minimalna 3°C, co odpowiada typowym warunkom w studniach głębinowych i zbiornikach.

Konstrukcja i materiały

Korpus pompy wykonano ze stali nierdzewnej 14301 (AISI304) - materiału odpornego na korozję, który zachowuje szczelność nawet przy długotrwałym kontakcie z wodą zawierającą minerały czy niewielkie ilości piasku. Wał pompy to stal 14104 (AISI430F), a wał silnika - stal 14305. Wirniki wykonano z tworzywa Noryl (PPE), które charakteryzuje się dobrą odpornością na ścieranie i nie koroduje w kontakcie z wodą.

Silnik jest hermetycznie zalany żywicą, impregnowany oraz wyposażony w izolowaną lakierem uzwojenie i samonapinające się łożyska - całość wypełniona mieszanką woda-glikol. Stopień ochrony IP68 oznacza pełną szczelność nawet przy długotrwałym zanurzeniu.

W standardzie pompa wyposażona jest we wbudowany zawór zwrotny, który zapobiega cofaniu się wody po wyłączeniu urządzenia i chroni instalację przed uderzeniami hydraulicznymi.

Parametry pracy i wydajność

Jednostka napędza się bezpośrednio (DOL) od sieci trójfazowej 3~400 V, 50 Hz. Moc znamionowa silnika to 7,5 kW przy prędkości obrotowej 2830 obr./min. Prąd znamionowy wynosi 18,1 A.

Maksymalny przepływ osiąga 13 m3/h, natomiast optymalny punkt pracy przypada na przepływ rzędu 7,2 m3/h przy wysokości podnoszenia około 240 metrów. Maksymalny nacisk roboczy to 37 barów.

Indeks minimalnej efektywności energetycznej (MEI ? 0,40) oznacza spełnienie wymogów dyrektywy ErP dotyczącej ekoprojektu pomp - przy różnych punktach pracy pompę można dodatkowo optymalizować poprzez regulację częstotliwości obrotowej za pomocą falownika.

Częstotliwość załączeń nie powinna przekraczać 20 cykli na godzinę. Zawartość piasku w tłoczonym medium może wynosić maksymalnie 50 g/m3.

Przyłącze i wymiary gabarytowe

Przyłącze tłoczne to gwint stożkowy wewnętrzny gazowy Rp2 według normy EN1092-2 - standardowe połączenie stosowane w instalacjach hydrotechnicznych na terenie Europy.

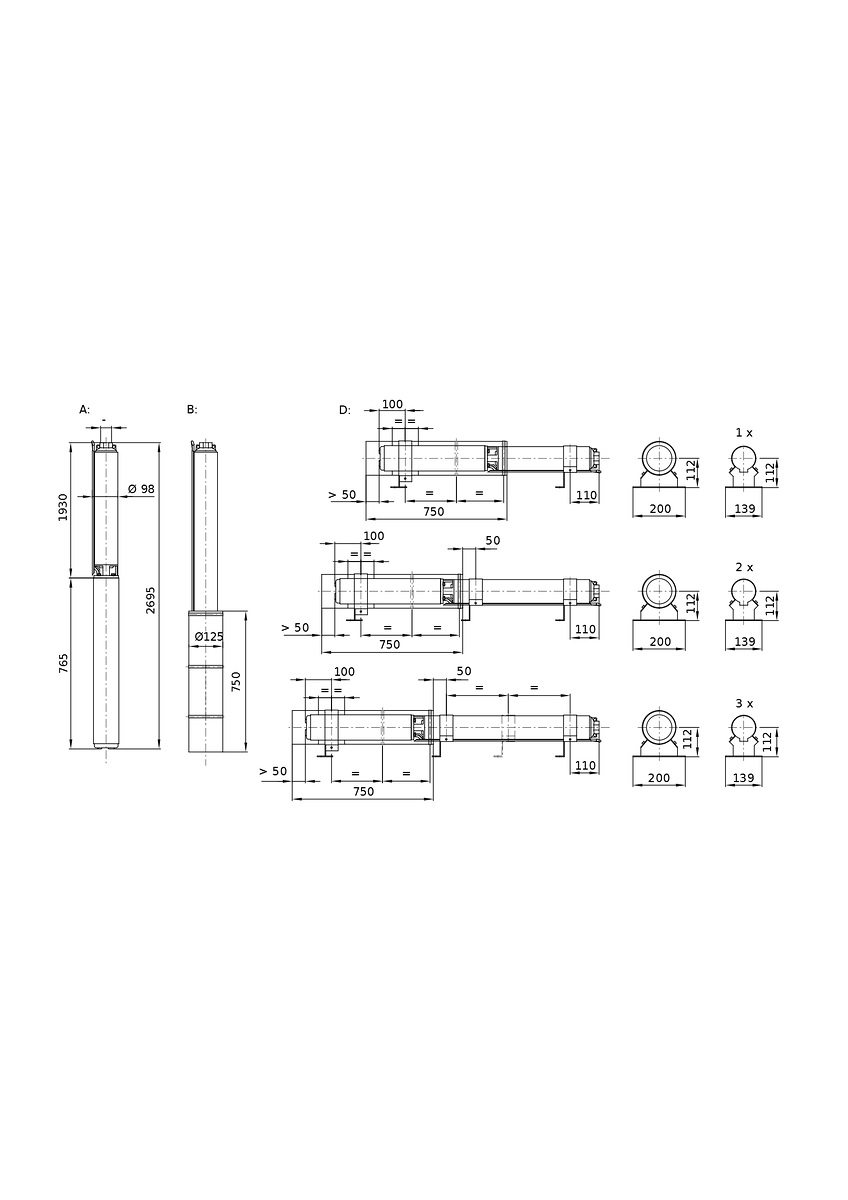

Średnica zewnętrzna korpusu to około 98 mm, co pozwala na instalację w studniach o średnicy minimum cala większej (zalecane luzy montażowe). Długość jednostki wynosi blisko 2700 mm.

Waga netto to około 52 kg, brutto z opakowaniem transportowym - ponad 91 kg. Pompa dostarczana jest jako gotowy agregat (hydraulika + silnik) ze skręconym fabrycznie zespołem oraz kablem przyłączeniowym dopuszczonym do kontaktu z wodą pitną (zgodność ACS).

Zasilanie elektryczne i kompatybilność

Model DM oznacza wykonanie trójfazowe (400 V). Wersja jednofazowa EM tego samego typoszeregu zawiera fabrycznie skrzynkę rozdzielczą z kondensatorem oraz termicznym zabezpieczeniem silnika.
