Pompa głębinowa Wilo-Sub TWU 4.16-12-EM-C 6082863

Wielostopniowa pompa głębinowa do studni 4"

Seria Wilo-Sub TWU 4 obejmuje kompaktowe pompy przeznaczone do studni głębinowych o średnicy od 110 do 125 mm. Model TWU 4.16-12-EM-C reprezentuje najwydajniejszy wariant serii - osiąga przepływ do około 22 m3/h przy wysokości podnoszenia rzędu 50 m, co czyni go odpowiednim wyborem tam, gdzie trzeba tłoczyć duże ilości wody przy umiarkowanej głębokości studni.

Konstrukcja i materiały

Korpus pompy wykonano ze stali nierdzewnej gatunku 1.4301 (304), co zapewnia odporność na korozję przez cały okres eksploatacji nawet przy długotrwałym kontakcie z wodą. Wewnątrz pracuje 12-stopniowa hydraulika z wirnikami osadzonymi na wale ze stali nierdzewnej X10CrNiS18-9 (1.4305). Konstrukcja z pływającymi wirnikami sprawia, że zużywają się wolniej niż w rozwiązaniach sztywnych - każdy wirnik może nieznacznie przesuwać się na wale, co redukuje naprężenia mechaniczne i wydłuża żywotność całego zespołu hydraulicznego.

Silnik jednofazowy o mocy 2,2 kW pracuje z prędkością 2869 obr./min. Izolacja klasy B pozwala na bezpieczną pracę w temperaturach medium od +3°C do +30°C. Stopień ochrony IP68 oznacza pełną szczelność nawet przy zanurzeniu na głębokość do 200 m.

Parametry pracy

Model osiąga maksymalną wydajność około 21,6 m3/h i maksymalną wysokość podnoszenia rzędu 51 m. Nominalny punkt pracy (BEP) przypada na przepływ 15,35 m3/h przy ciśnieniu tłocznym około 295 kPa. Maksymalne ciśnienie robocze wynosi 5,94 bar, co pozwala na budowę instalacji z kilkoma punktami poboru bez ryzyka przeciążenia po stronie tłocznej.

Pompa toleruje zawartość piasku w wodzie do 50 g/m3 - typowa wartość dla pomp głębinowych tej klasy wystarczająca przy umiarkowanym zasypie studni. Producent dopuszcza do 20 cykli uruchomienia na godzinę, więc urządzenie sprawdza się zarówno w instalacjach ciągłych (tryb S1), jak i tam gdzie występują częste zmiany zapotrzebowania.

Instalacja i wyposażenie

Przyłącze tłoczne to gwint wewnętrzny gazowy stożkowy BSPT-Rc 2" (50 mm) - standardowe dla pomp głębinowych serii TWU. Moduł EM oznacza zasilanie jednofazowe 230 V / 50 Hz, co pozwala na podłączenie do typowej sieci budowlanej lub gospodarskiej bez rozbudowy rozdzielni elektrycznej.

W skład zestawu wchodzi fabrycznie zamontowany kabel zasilający o długości 1,8 m (przekrój żyły 4×1,5 mm2) z atestem dopuszczającym kontakt z wodą użytkową - należy go przedłużyć stosownie do głębokości studni we własnym zakresie. Wbudowany kondensator oraz termiczne zabezpieczenie silnika eliminują konieczność dokupowania skrzynki sterującej; skrzynka jest już zamontowana fabrycznie i zawiera również wyłącznik sieciowy.

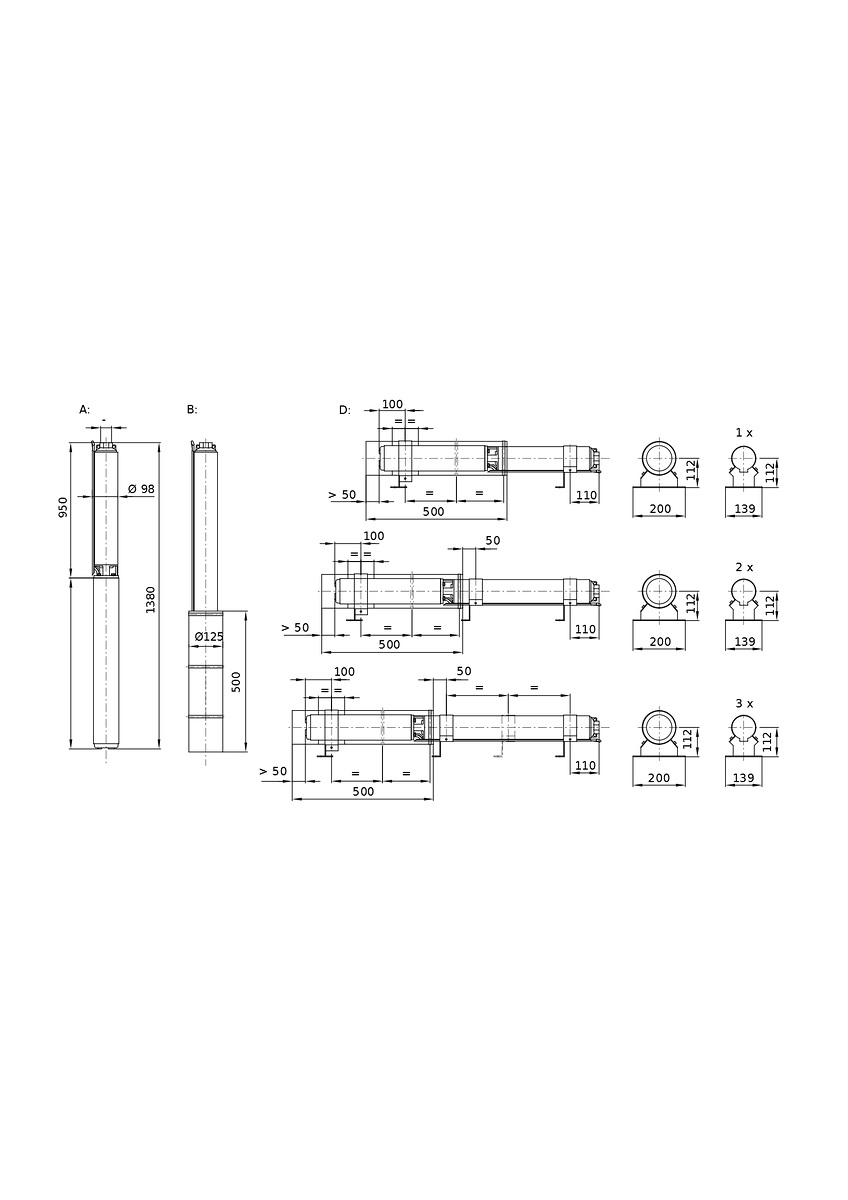

Hydraulika ze silnikiem dostarczane są jako gotowy moduł - wystarczy opuścić pompę na wymaganą głębokość i podłączyć przewód elektryczny. Praca pionowa jest standardowa; przy montażu poziomym konieczny jest dobór płaszcza chłodzącego zapewniającego minimalny przepływ medium wokół silnika (0,08 m/s). Wbudowany zawór zwrotny chroni instalację przed cofaniem się wody po wyłączeniu pompy - nie trzeba montować go osobno na rurociągu tłocznym.
