Pompa cyrkulacyjna c.w.u. Wilo-TOP-Z 25/10 DM PN16, 3x400V 50Hz 2175510

Cyrkulacja ciepłej wody użytkowej w instalacjach budynków i przemyśle

Pompa cyrkulacyjna TOP-Z 25/10 DM PN16 to bezdławnicowe urządzenie przeznaczone wyłącznie do pracy z wodą użytkową. Konstrukcja mokrobieżna sprawia, że medium chłodzące silnik przepływa bezpośrednio przez komorę wirnika - eliminuje to typowe punkty awarii charakterystyczne dla pomp z dławnicą mechaniczną.

Korpus wykonany z brązu CC499K zapewnia zgodność z wymaganiami sanitarnymi dla wody pitnej, a kompozytowy wirnik PPE-GF30 gwarantuje odporność na ścieranie i korozję galwaniczną powstającą przy kontakcie różnych metali w obiegu wodnym.

Zakres temperatur pracy wynosi 0-80 °C przy ciągłym tłoczeniu; krótkotrwale (do 2 godzin) urządzenie toleruje 110 °C, co pozwala na przeprowadzanie termicznej dezynfekcji systemu bez konieczności demontażu pompy.

Konstrukcja i materiały

Wał ze stali nierdzewnej współpracuje z łożyskami ślizgowymi z węgla spiekanego impregnowanego żywicą - takie połączenie zmniejsza tarcie i hałas pracy w porównaniu do rozwiązań z łożyskami kulkowymi.

Maksymalne ciśnienie robocze 16 bar oraz klasa ciśnienia kołnierzy PN 16 oznaczają, że pompa sprawdza się w instalacjach wielopiętrowych budynków mieszkalnych, hoteli i obiektów użyteczności publicznej, gdzie odległości pionowe między źródłem ciepła a punktami poboru generują wysokie opory hydrauliczne.

Przyłącza gwintowane G 11/2 po obu stronach umożliwiają montaż zarówno na gwintowanych kolankach, jak i za pomocą kołnierzy - dla średnic DN 40-DN 65 dostarczany jest kołnierz kombinowany PN 6/PN 10 pasujący do przeciwkołnierzy PN 6 i PN 16.

Regulacja wydajności i zabezpieczenia silnika

Silnik trójfazowy o mocy znamionowej P2 = 180 W pracuje z prędkością do 2700 obr/min. Ręczny wybór jednego z trzech stopni obrotowych pozwala dopasować charakterystykę pompy do aktualnego obciążenia instalacji - instalator ustawia optymalny punkt pracy na etapie uruchomienia, bez potrzeby stosowania zewnętrznych sterowników.

Prąd znamionowy 0,77 A przy napięciu 3~400 V / 50 Hz oznacza umiarkowane obciążenie linii zasilającej; pobór mocy P1 mieści się w zakresie 100-310 W w zależności od wybranego stopnia prędkości.

Wbudowane zabezpieczenie termiczne uzwojenia chroni silnik przed przegrzaniem przy blokadzie wirnika lub spadku napięcia. Pełne zabezpieczenie silnika (styki ochronne WSK) wymaga podłączenia zewnętrznego urządzenia wyzwalającego - producent zaleca moduły SK 602N lub SK 622N.

Stopień ochrony IPX4D gwarantuje odporność na bryzgającą wodę ze wszystkich kierunków oraz ochronę przed ciałami obcymi >1 mm - standardowe warunki dla pomieszczeń kotłowni i węzłów cieplnych.

Zastosowania i kompatybilność instalacyjna

Maksymalna wydajność 9,5 m3/h przy wysokości podnoszenia do 9,28 m pozwala obsłużyć rozbudowane układy cyrkulacji c.w.u. w budynkach średniej wielkości bez konieczności stosowania dodatkowych pomp wspomagających.

Dopuszczalna twardość całkowita wody wynosi 3,57 mmol/l (20°dH) - przy twardszej wodzie zaleca się stosowanie centralnych urządzeń zmiękczających, aby uniknąć osadzania kamienia kotłowego na wirnikze i korpusie.

W zestawie znajdują się pokrywy izolacji termicznej - ich montaż redukuje straty ciepła na odcinkach rurociągów prowadzących od źródła ciepła do pompy, co ma znaczenie szczególnie w systemach solarnych i przy długich trasach cyrkulacyjnych.

Urządzenie spełnia wymagania kompatybilności elektromagnetycznej według norm EN 61000-6-3 (emisja zakłóceń) i EN 61000-6-2 (odporność na zakłócenia), co potwierdza przydatność do pracy w sąsiedztwie sterowników kotłów kondensacyjnych i automatyki BMS.

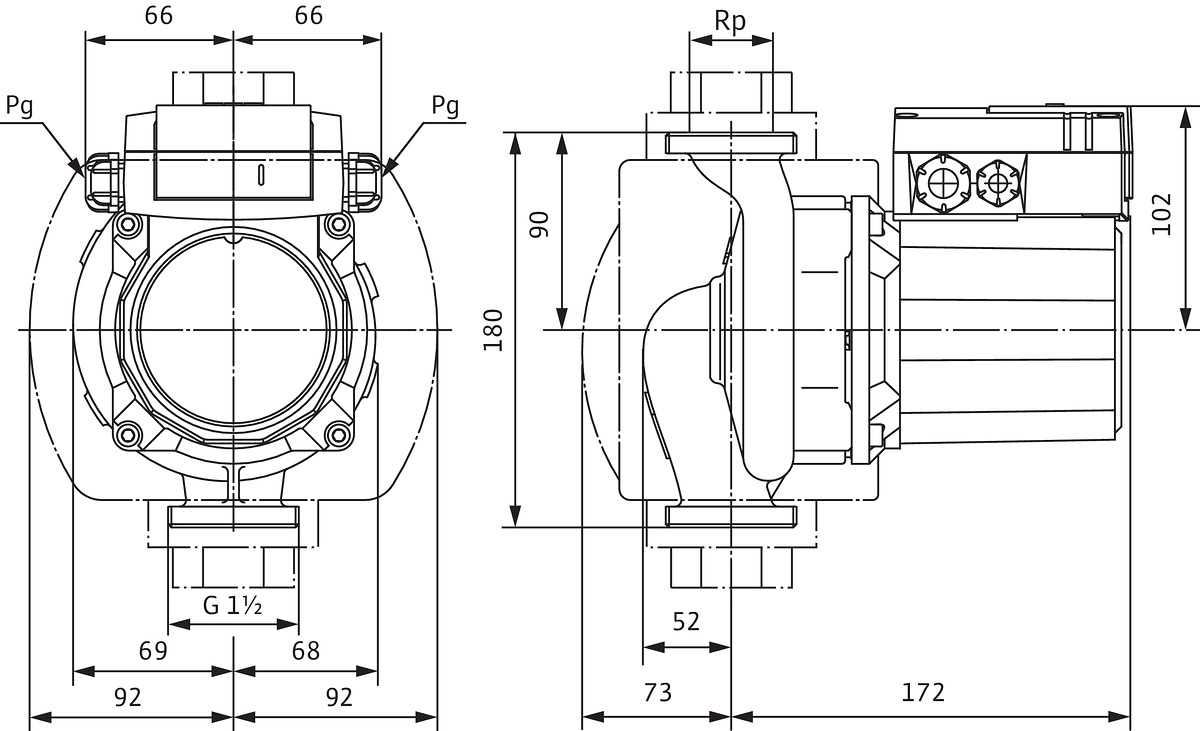

Długość montażowa 180 mm ułatwia dobór miejsca montażu w istniejących rozdzielaczach cyrkulacyjnych - standardowy wymiar pasuje do większości grup pompowych dostępnych na rynku.
