Pompa cyrkulacyjna c.w.u. Wilo-TOP-Z 65/10 DM PN16 GG, 3x400V 50Hz 2175529

Przeznaczenie i zasada działania

Pompa cyrkulacyjna z serii TOP-Z służy do zapewnienia ciągłego obiegu gorącej wody pitnej w instalacjach ciepłej wody użytkowej - zarówno w budynkach komercyjnych i użyteczności publicznej, jak i w obiektach przemysłowych. Konstrukcja z mokrym rotorem oznacza, że wirujący element jest bezpośrednio opływany przez medium robocze, co eliminuje konieczność stosowania uszczelnienia mechanicznego i znacząco obniża poziom hałasu podczas pracy.

Silnik trójfazowy napędza wirnik wykonany z tworzywa sztucznego wzmacnianego włóknem szklanym (PPE-GF30), tłocząc wodę przez spiralną komorę korpusu.

Parametry pracy hydraulicznej

Urządzenie przystosowano do przetłaczania czystej wody pitnej w temperaturze od 0°C do +80°C w trybie ciągłym. Przy dwugodzinnej pracy niestandardowej dopuszczalne jest krótkotrwałe osiągnięcie +110°C, co ma znaczenie przy okresowej dezynfekcji termicznej instalacji (np. przeciwko Legionelli).

Maksymalne ciśnienie robocze wynosi 16 bar, co odpowiada klasie kołnierzy PN16 według normy EN 1092-2 - standardowe przyłącze dla większości instalacji przemysłowych i komercyjnych.

Temperatura medium	Minimalne ciśnienie na ssaniu
+50°C	?0,5 bar
+95°C	?0,8 bar
+110°C	?2,0 bar

Niedostateczne ciśnienie na dopływie prowadzi do kawitacji - zjawiska, przy którym pęcherzyki pary uszkadzają wirnik.

Pompa oferuje trzy stopnie prędkości obrotowej (2850 / 2700 / 2500 obr./min), przełączane manualnie na skrzynce zaciskowej silnika. Wybór niższej prędkości pozwala dostosować wydajność hydrauliczną do faktycznego zapotrzebowania instalacji - bez konieczności wymiany pompy na mniejszą.

Pobór mocy zmienia się odpowiednio: 515 W na najniższym biegu, 840 W na średnim, 1050 W na najwyższym.

Konstrukcja, materiały i wymiary

Korpus pompy wykonano z żeliwa sferoidalnego GG25 (GJL-250) - materiału odpornego na korozję i dobrze radzącego sobie z naprężeniami wynikającymi z różnicy temperatur między wodą a otoczeniem. Dodatkową ochronę przed korozją elektrochemiczną zapewnia kataforeza - powłoka nakładana elektrolitycznie przed malowaniem.

W?ł wykonano ze stali nierdzewnej (X39CrMo17-1), a jego oporowe łożyska to grafit impregnowany żywicą syntetyczną - zestaw praktycznie bezobsługowy, ponieważ smarowanie zapewnia medium robocze.

Przyłącza kołnierzowe DN65 umożliwiają montaż między kołnierzami rurowymi PN6/PN10/PN16 - kompatybilność zapewniają dostarczane w zestawie podkładki dystansowe M16.

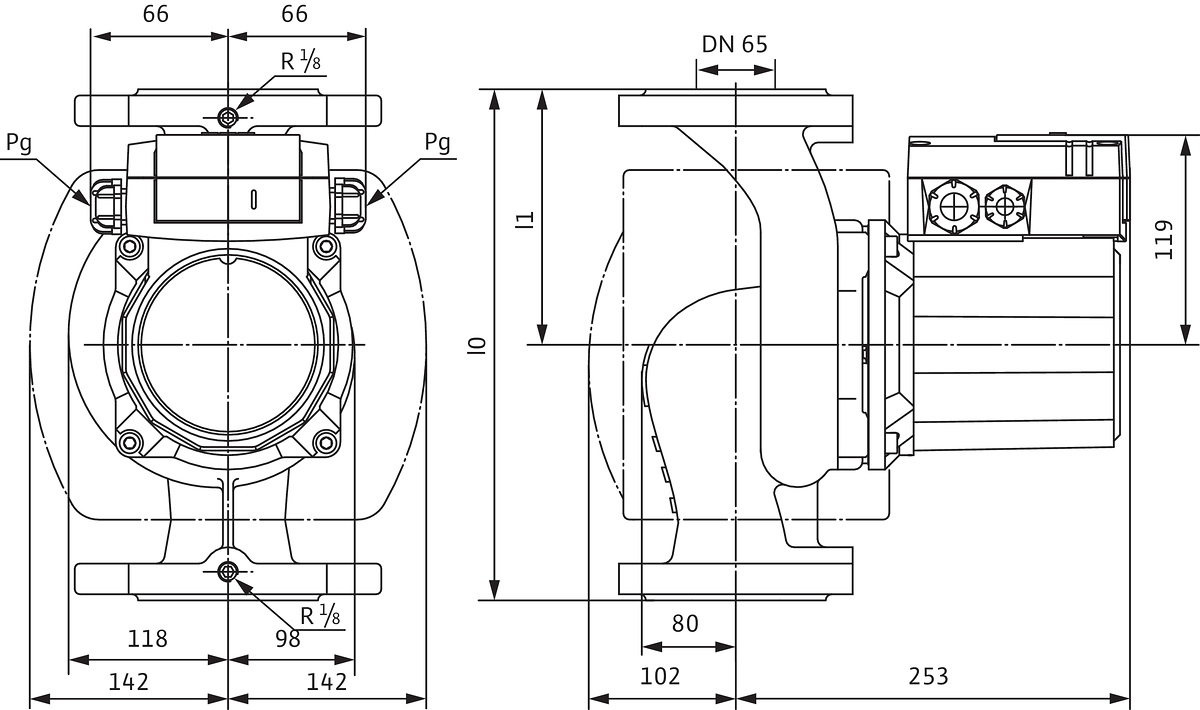

Montażowa długość to 340 mm, wysokość całkowita 355 mm, szerokość 284 mm. Masa netto wynosi około 25,5 kg, brutto z opakowaniem transportowym - nieco ponad 29 kg. Silnik musi być zamontowany wyłącznie poziomo - pionowa pozycja wału jest niedopuszczalna ze względu na smarowanie łożysk.

W zestawie znajdują się: izolacja termiczna dwuczęściowa, podkładki dystansowe M16 (8 sztuk) oraz instrukcja montażu i eksploatacji.

Zabezpieczenia elektryczne

Silnik trójfazowy o napięciu zasilania 3×400 V / 50 Hz pobiera przy pełnym obciążeniu prąd 2,42 A. Klasa izolacji H oznacza dopuszczalną temperaturę wewnętrzną uzwojeń do +180°C - zapas bezpieczeństwa istotny przy długotrwałej pracy ciągłej.

Stopień ochrony obudowy to IPX4D - bryzgoszczelność oraz ochrona przed dostępem drutu testowym o średnicy ?1 mm (np. narzędzia). Silnik wyposażono we wbudowaną ochronę termiczną uzwojenia, jednak pełna funkcja resetowalna wymaga opcjonalnego urządzenia odłączającego SK602N lub SK622N - szczególnie zalecanego przy mocach P2?180 W.

Na obudowie znajduje się dioda sygnalizacyjna kierunku obrotów wirnika - ułatwiająca sprawdzenie poprawności podłączenia faz przed pierwszym uruchomieniem.

Kabel elektryczny należy doprowadzić przez dwa gwintowane otwory PG13,5 - nie są one fabrycznie wyposażone we wtyki ani przewody.
