Pompa cyrkulacyjna c.w.u. Wilo-TOP-Z 65/10 DM PN6/10 RG, 3x400V 50Hz 2175528

Cyrkulacyjna pompa obiegowa TOP-Z 65/10

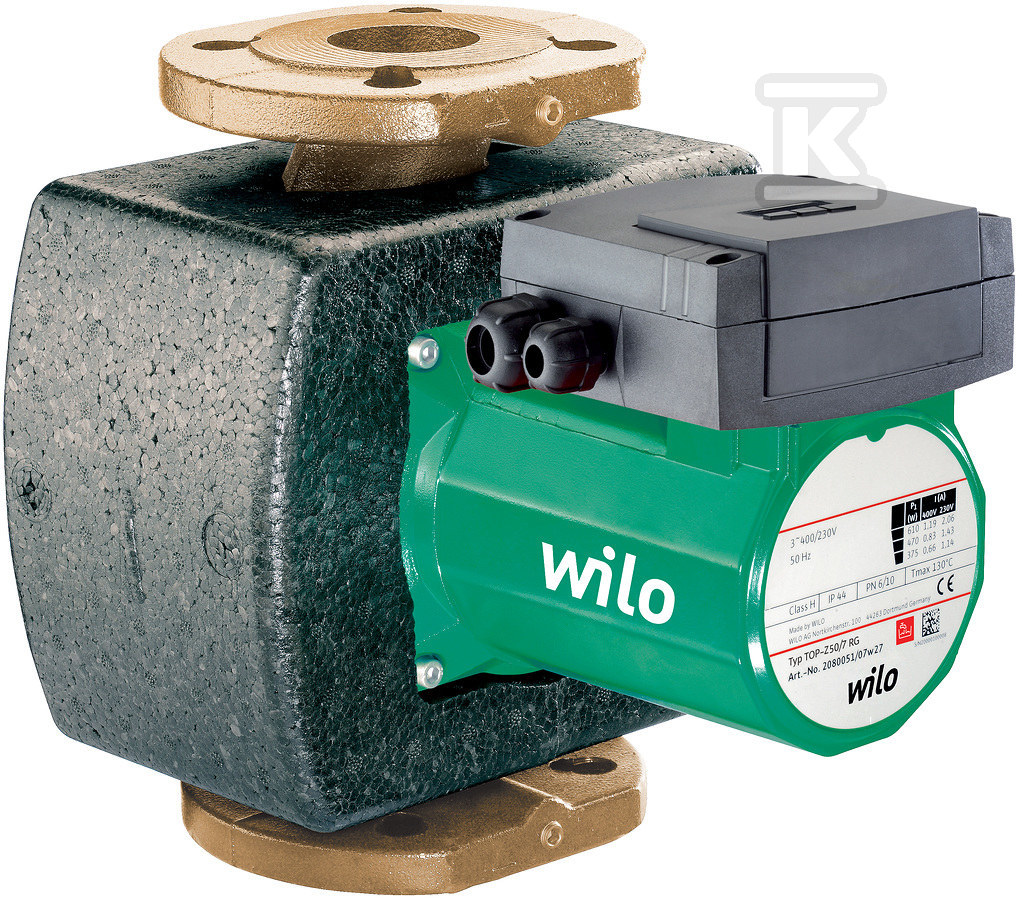

Pompa cyrkulacyjna TOP-Z 65/10 DM to urządzenie z rodziny bezdławnicowych pomp obiegowych marki Wilo, zaprojektowane z myślą o systemach cyrkulacji ciepłej wody użytkowej. Może pracować zarówno w instalacjach przemysłowych, jak i w technice budynków - wszędzie tam, gdzie wymagane jest sprawne i niezawodne krążenie wody pitnej w rurociągach.

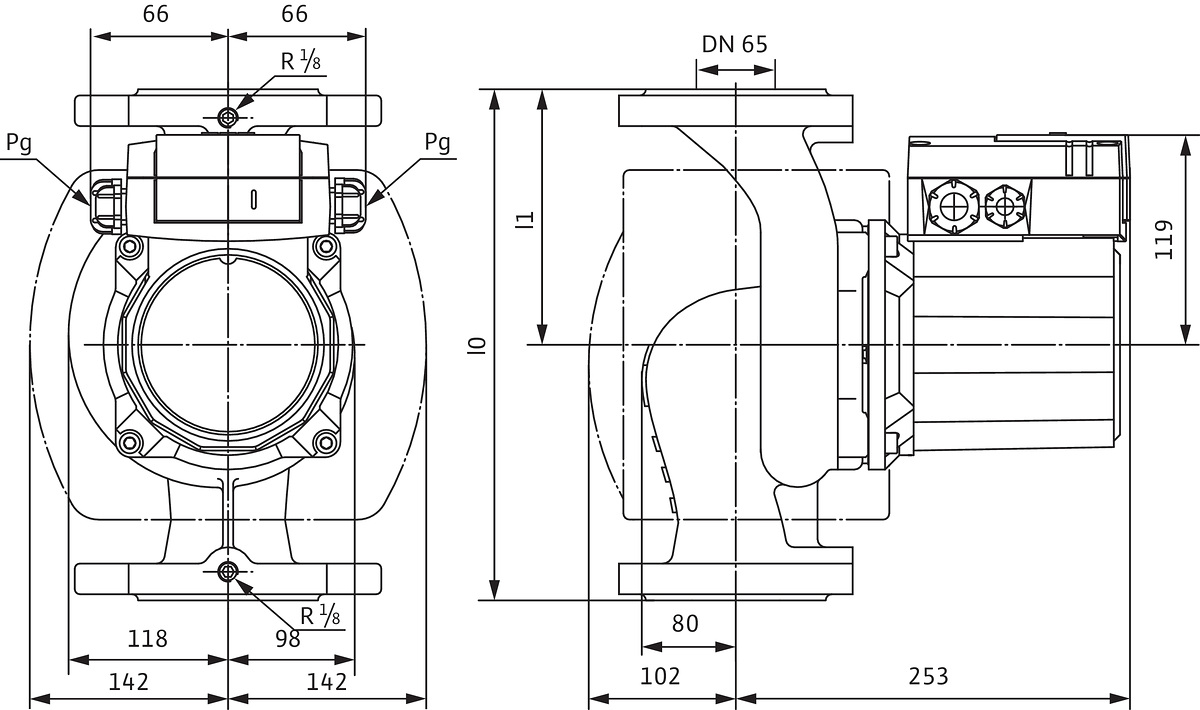

Przyłącza kołnierzowe DN 65 oraz długość montażowa 340 mm pozwalają na bezproblemowy montaż w standardowych instalacjach tego typu. Korpus wykonany z brązu (CC499K) zapewnia odporność na korozję i kontakt z wodą pitną, co jest kluczowe w aplikacjach sanitarnych.

Konstrukcja i materiały

Korpus pompy wykonano z brązu CC499K - stopu odpornego na warunki panujące w instalacjach wodociągowych. Wirnik z tworzywa PPE-GF30 (wzmocniony polipropylen) dobrze znosi temperatury pracy do 80°C (krótkotrwałe przeciążenie termiczne do 110°C przez maksymalnie 2 godziny). Wał ze stali nierdzewnej oraz łożyska z węgla spiekanego impregnowanego żywicą to rozwiązania typowe dla pomp tego producenta - trwałe i sprawdzone w wieloletniej eksploatacji.

Kołnierz kombinowany PN 6/PN 10 umożliwia podłączenie do rurociągów o ciśnieniu roboczym zarówno 6, jak i 10 barów - wystarczy dobrać odpowiedni przeciwkołnierz. Maksymalne ciśnienie robocze samej pompy wynosi 10 bar.

Parametry pracy i regulacja

Silnik trójfazowy o napięciu zasilania 3~400 V / 50 Hz pobiera maksymalnie 1050 W (P1), przy czym moc znamionowa wału wynosi 700 W (P2). Prąd znamionowy to 2,42 A, a prędkość obrotowa dochodzi do 2850 obr./min.

Regulacja odbywa się manualnie poprzez wybór jednego z trzech stopni prędkości obrotowej. Ta cecha pozwala dopasować wydajność pompy do aktualnych potrzeb instalacji bez ingerencji w sterowanie - przydatne zarówno przy uruchomieniu, jak i podczas optymalizacji zużycia energii.

Zabezpieczenie silnika realizowane jest przez styki ochronne uzwojenia (WSK). Dla mocy P2 ? 180 W wymagane jest podłączenie urządzenia wyzwalającego (np. SK 602N lub SK 622N), które zapewnia pełną ochronę termiczną uzwojenia. Producent przewiduje też opcjonalną wtyczkę przełączającą umożliwiającą zmianę zasilania na 3~230 V bez dodatkowych prac elektrycznych.

Zakres temperatur i warunki otoczenia

Temperatura przetłaczanej cieczy może wynosić od 0°C do 80°C w trybie ciągłym. Pompa toleruje również krótkotrwałe skoki do 110°C, co może mieć znaczenie przy awaryjnych sytuacjach w instalacji. Temperatura otoczenia podczas pracy powinna mieścić się w zakresie 0...40°C.

Maksymalna dopuszczalna twardość całkowita wody dla systemów cyrkulacyjnych ciepłej wody użytkowej wynosi 3,57 mmol/l (20°dH) - dla mniejszych modeli (TOP-Z 20/4 i TOP-Z 25/6) limit ten jest niższy (3,21 mmol/l / 18°dH).

Stopień ochrony obudowy silnika to IPX4D, co oznacza ochronę przed bryzgami wody ze wszystkich kierunków - wystarczającą do typowych warunków kotłowni lub pomieszczeń technicznych.

Wyposażenie standardowe i akcesoria

W zestawie znajdują się: pokrywy izolacji termicznej, uszczelki do połączenia gwintowanego oraz podkładki do śrub kołnierzowych dla rozmiarów DN 40-DN 65. Do połączenia kołnierzowego konieczny jest osobno zamawiany zestaw przeciwkołnierzy DN 65 PN 10.

Dla integracji z systemami sterowania dostępne są:

• Przełącznik czasowy SK 601N - automatyczne załączanie/wyłączanie pomp jednofazowych i trójfazowych,
• Urządzenia zabezpieczające SK 602N / SK 622N - pełna ochrona silnika z sygnalizacją pracy i awarii,
• Wtyczka przełączająca N - konwersja napięcia zasilania między 400 V a 230 V.

Producent oferuje również usługi serwisowe: uruchomienie fabryczne, konserwację COMFORT/PREMIUM oraz rozszerzoną gwarancję do pięciu lat przy realizacji przez autoryzowany serwis Wilo.
