Pompa cyrkulacyjna c.w.u. Wilo-TOP-Z 80/10 DM PN16 GG, 3x400V 50Hz 2175535

Cyrkulacyjne rozwiązanie dla dużych instalacji grzewczych i C.W.U.

Pompa cyrkulacyjna Wilo-TOP-Z z serii TOP-Z to urządzenie przeznaczone do zapewnienia sprawnej cyrkulacji wody w rozbudowanych systemach centralnego ogrzewania oraz instalacjach ciepłej wody użytkowej. Konstrukcja z mokrym wirnikiem sprawia, że pompa nie wymaga stosowania uszczelnienia mechanicznego - rotor pracuje bezpośrednio w medium tłocznym, co eliminuje ryzyko przecieków i redukuje hałas podczas pracy.

Budowa i materiały

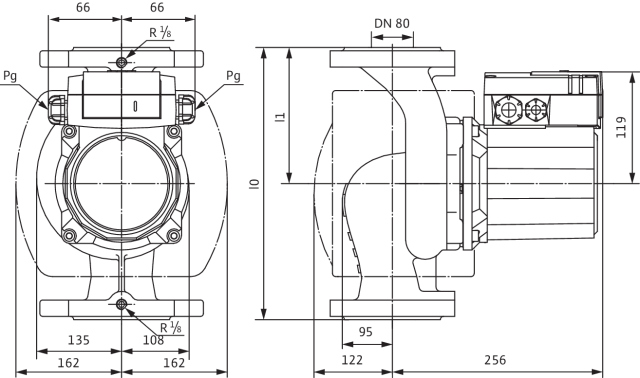

Korpus pompy wykonano z żeliwa GG 25 (GJL-250) - materiału odpornego na wysokie ciśnienie robocze do 16 barów. Wirnik z tworzywa sztucznego (polipropylen wzmocniony włóknem szklanym - PP-GF) zapewnia trwałość przy długotrwałej pracy z wodą o temperaturze do 80°C. Przyłącza kołnierzowe DN 80 w standardzie PN 16 według normy EN 1092-2 umożliwiają montaż na rurociągach o średnicy nominalnej 80 mm - typowy wymiar dla średnich i dużych instalacji przemysłowych oraz użyteczności publicznej.

Silnik trójfazowy pobiera 1,44 kW mocy przy prędkości obrotowej 2900 obr/min. Zakres napięcia zasilania 230-400 V przy częstotliwości 50 Hz pozwala na podłączenie do standardowych sieci przemysłowych. Stopień ochrony IPX4D zabezpiecza przed bryzgami wody ze wszystkich kierunków - istotny parametr przy montażu w kotłowniach i pomieszczeniach technicznych. Izolacja klasy H umożliwia pracę silnika w temperaturze otoczenia do 40°C.

Praca i regulacja

Maksymalna wydajność sięga 67,24 m3/h, jednak w punkcie optymalnej pracy (BEP) przepływ stabilizuje się na poziomie 44,98 m3/h, co odpowiada wysokości podnoszenia 51,35 kPa. Maksymalna wysokość podnoszenia wynosi 9 metrów, co pozwala pokonać opory hydrauliczne rozbudowanych instalacji wielopiętrowych budynków.

Wariant trójfazowy oferuje trzy ustawienia prędkości obrotowej, które można zmieniać manualnie - instalator dobiera moc pompy do aktualnych potrzeb systemu bez konieczności stosowania zewnętrznych sterowników czy falowników. Taka regulacja pozwala ograniczyć zużycie energii elektrycznej w okresach obniżonego zapotrzebowania na ciepło.

Zabezpieczenia i odporność

Silnik wyposażono we wbudowaną ochronę uzwojenia przed przegrzaniem - rozwiązanie istotne szczególnie przy długotrwałej eksploatacji w trybie ciągłym. Korpus pokryto warstwą kataforezyczną chroniącą przed korozją powstającą przy skraplaniu się wilgoci na powierzchni metalowych elementów.

Skrzynka zaciskowa ze zdejmowanym wpustem kablowym umożliwia doprowadzenie przewodów elektrycznych z dwóch stron obudowy - elastyczność ta ułatwia adaptację do warunków panujących w konkretnej kotłowni lub rozdzielni.

Zastosowania

Model TOP-Z sprawdza się przede wszystkim jako pompa obiegowa w:

• dużych instalacjach centralnego ogrzewania (budynki wielorodzinne, obiekty komercyjne),
• układach ciepłej wody użytkowej wymuszających cyrkulację w obiegu C.W.U.,
• systemach ogrzewania podłogowego o znacznej powierzchni,
• instalacjach przemysłowych wymagających ciągłego przepływu medium.

Przy masie brutto 34 kg i kompaktowej konstrukcji przeznaczonej do montażu bezpośrednio na rurociągu urządzenie nie wymaga dodatkowych fundamentów ani specjalistycznych przygotowań posadowienia - wystarczy prawidłowo wykonane podparcie rury oraz poprawnie dobrany kołnierz przeciwflanszowy PN 16.
