Pompa obiegowa Wilo-VeroLine IP-E 32/135-1,5/2-IE4 2158814

Pompy obiegowe Wilo-VeroLine IP-E

Jednostopniowa pompa odśrodkowa niskiego ciśnienia w konstrukcji in-line przeznaczona do pracy w instalacjach centralnego ogrzewania, klimatyzacji i chłodzenia. Wyposażona we wbudowany czujnik ciśnienia różnicowego oraz elektroniczny układ regulacji obrotów, co pozwala na automatyczne dopasowanie parametrów hydraulicznych do aktualnego zapotrzebowania systemu.

Konstrukcja i materiały

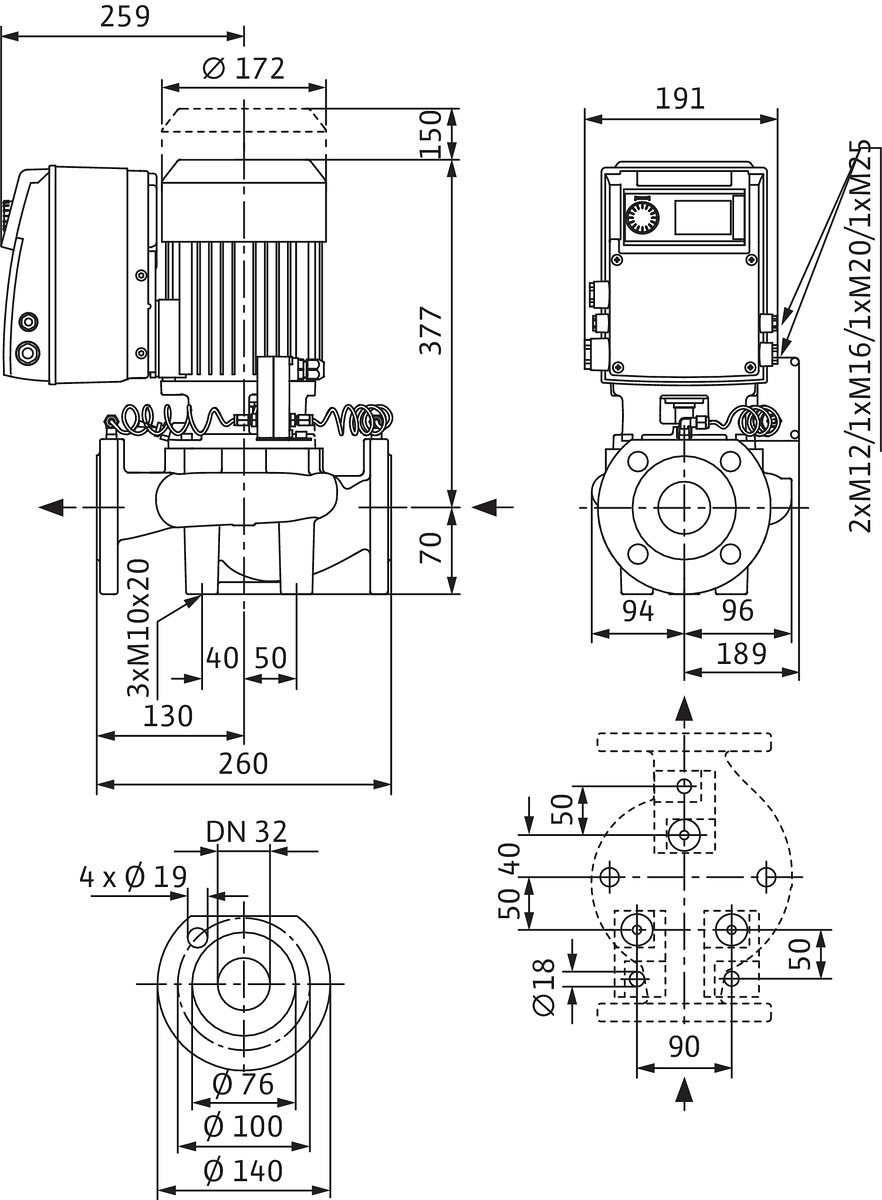

Korpus pompy wykonano z żeliwa GG25 (GJL-250) - materiału odpornego na korozję i dobrze radzącego sobie z ciśnieniem roboczym do 10 bar. Przyłącza kołnierzowe DN32 według normy EN 1092-2 umożliwiają montaż w standardowych instalacjach rurowych o tej średnicy. Długość zabudowy wynosi 260 mm, co należy uwzględnić przy projektowaniu trasy rurociągu.

Wirnik wykonano z polipropylenu wzmocnionego włóknem szklanym (PP-GF) - tworzywo to dobrze znosi kontakt z wodą grzewczą i mieszankami glikolowymi nawet przy podwyższonych temperaturach. Wał pompy ze stali nierdzewnej X20Cr13 (1.4021) zapewnia trwałość w warunkach ciągłej pracy przy prędkości 2900 obr./min.

Uszczelnienie wirnika to poślizgowe uszczelnienie czołowe AQEGG - standardowe rozwiązanie dla tego typu pomp, przystosowane do temperatur roboczych od -20°C do +120°C. Klasa izolacji F oznacza odporność termiczną uzwojeń silnika na poziomie pozwalającym na długotrwałą eksploatację w typowych warunkach kotłowni czy rozdzielni cieplnej.

Tryby pracy i możliwości regulacji

Elektronika pompy oferuje kilka strategii sterowania:

• ?p-c - utrzymywanie stałej różnicy ciśnień,
• ?p-v - zmienna różnica ciśnień dostosowująca się do aktualnego obciążenia instalacji,
• Tryb ręczny z stałą prędkością obrotową,
• Regulator PID.

Sygnały sterujące mogą pochodzić z analogowych wejść 0-10 V lub 4-20 mA, co pozwala na integrację z systemami automatyki budynkowej lub sterownikami DDC. Dodatkowo dostępne są dedykowane wejścia dla sygnału czujnika ciśnienia (2-10 V) oraz wyjścia alarmowe SSM i SBM.

Komunikacja z zewnętrznymi systemami zarządzania budynkiem możliwa jest poprzez moduły Wilo IF-Module obsługujące protokoły Modbus, BACnet, CAN, PLR lub LON. Interfejs podczerwieni umożliwia bezprzewodową wymianę danych z monitorem IR lub modułem IR.

Istotną funkcją jest możliwość tworzenia układów dwupompowych - zarówno jako pojedyncza pompa dwupompowa (twin pump), jak i dwa oddzielne urządzenia pracujące równolegle lub naprzemiennie. Tryb podstawowy/rezerwowy zapewnia automatyczne przełączenie na drugą jednostkę w przypadku awarii pierwszej; tryb naprzemienny wymienia pompę główną co 24 godziny, równomiernie rozkładając ich czas pracy.

Parametry eksploatacyjne

Przy przepływie nominalnym 13,39 m3/h pompa generuje wysokość podnoszenia około 19 m słupa wody (189 kPa). Maksymalny przepływ sięga 22,63 m3/h, a maksymalna wysokość podnoszenia to 24,23 m. Pobór mocy silnika wynosi 1,6 kW (P1), przy mocy oddawanej na wale 1,5 kW (P2). Prąd znamionowy to 4,5 A przy napięciu trójfazowym 400 V / 50 Hz.

Silnik spełnia klasę efektywności energetycznej IE4 (Super Premium), co oznacza bardzo niskie straty energii w porównaniu z silnikami standardowymi. Wskaźnik minimalnej sprawności MEI wynoszący 0,4 potwierdza wysoką sprawność hydrauliczną samego wirnika.

Stopień ochrony obudowy to IP55. Temperatura otoczenia podczas pracy może wynosić od 0°C do +40°C.

Zgodność elektromagnetyczna spełnia wymagania normy EN 61800-3:2018 zarówno dla strefy mieszkalnej (ograniczone emisja zakłóceń), jak i przemysłowej (odporność na zakłócenia).

Zastosowanie

Pompa przeznaczona jest do tłoczenia:

• wody grzewczej według wytycznych VDI 2035,
• wody cold water,
• mieszanin wodno-glikolowych bez domieszek ściernych,

• w instalacjach centralnego ogrzewania, klimatyzacji i chłodzenia.
