Pompa obiegowa Wilo-VeroLine IP-E 50/105-0,75/2-R1 bez czujnika DDG 2158883

Konstrukcja inline do instalacji w rurociągach i na fundamentach

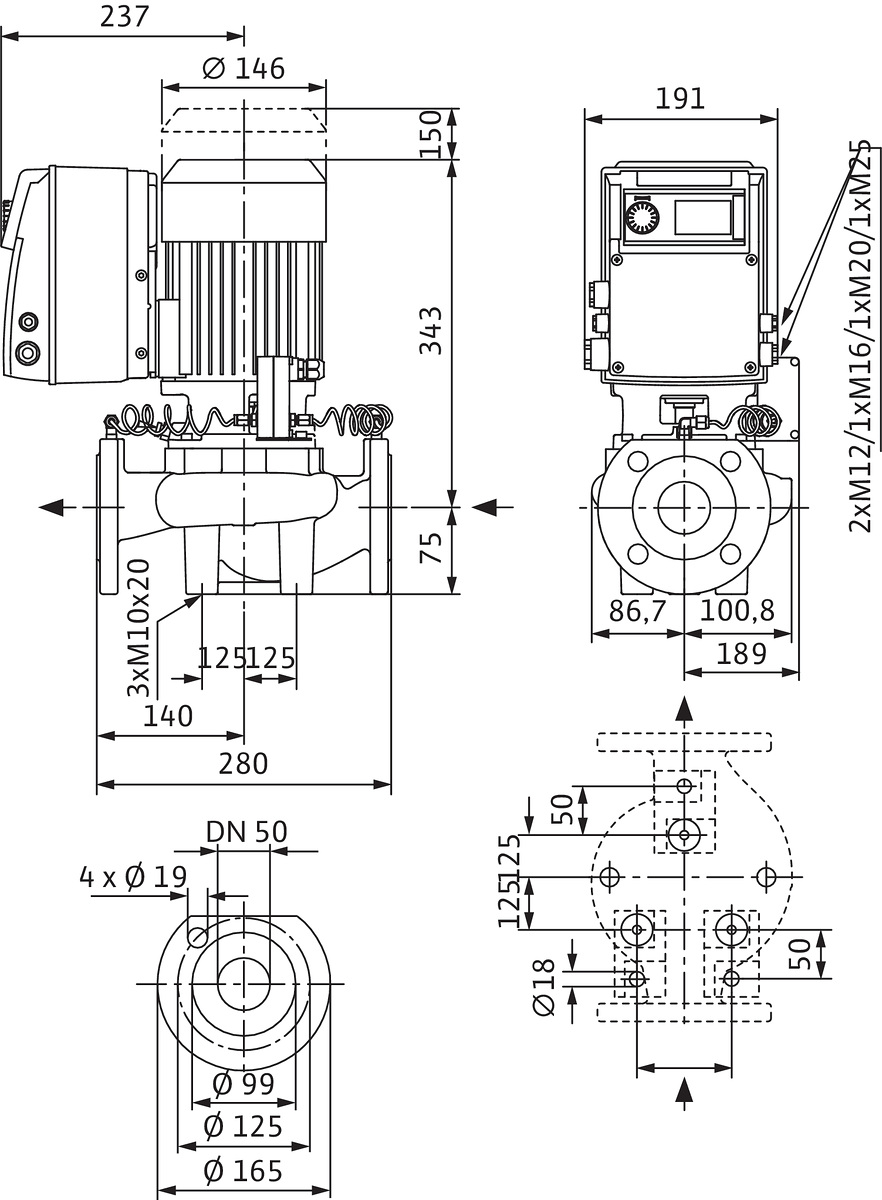

Pompa Wilo-VeroLine IP-E to jednostopniowy niskospadowy wirnik odśrodkowy w wykonaniu inline przeznaczony do montażu bezpośrednio w poziomych odcinkach rurociągów lub na fundamentach. Konstrukcja z kołnierzem przyłączeniowym umożliwia instalację w istniejących instalacjach - długość zabudowy wynosi 280 mm, a nominalna średnica przyłączy DN 50 odpowiada standardom EN 1092-2 dla kołnierzy PN 10.

Korpus pompy wykonano z żeliwa GG 25 (EN-GJL-250), co zapewnia odporność na ciśnienie robocze do 10 bar (w opcji wykonania specjalnego do 16 bar). Wirnik z polipropylenu wzmacnianego włóknem szklanym (PPO-GF30) dobrze znosi przepompowywanie wody grzewczej oraz mieszanin wodno-glikolowych o zawartości glikolu do 40% objętościowo - przydatne w instalacjach z niskimi temperaturami otoczenia. Wał pompy ze stali nierdzewnej 1.4021 współpracuje z mechanicznym uszczelnieniem czołowym AQEGG, przystosowanym do temperatur pracy od -20 °C do +120 °C. Seryjne powłoki kataforeczne na korpusie i kołnierzu silnika chronią powierzchnię przed korozją.

Tryby pracy i regulacja elektroniczna

Wbudowany falownik pozwala na płynną regulację prędkości obrotowej w zakresie 750-2900 obr/min, co umożliwia dopasowanie parametrów pompowania do aktualnego zapotrzebowania instalacji. Do wyboru są cztery tryby regulacji:

• ?p-c - stały spadek ciśnienia niezależnie od natężenia przepływu,
• ?p-v - zmienny spadek ciśnienia rosnący liniowo z przepływem,
• PID - regulator proporcjonalno-całkująco-różniczkujący dla precyzyjnego sterowania,
• n = stałe - tryb ręczny z ustawioną prędkością obrotową.

Panel sterowania z przyciskiem funkcyjnym i wyświetlaczem umożliwia konfigurację parametrów roboczych, odczyt bieżących wartości (pobór mocy, sygnał czujnika) oraz kasowanie błędów bez dodatkowych narzędzi. Producent oferuje również opcjonalne moduły komunikacyjne IF (Modbus, BACnet, CAN, PLR, LON) podpinane do gniazda w obudowie - pozwalają na integrację pompy z systemami BMS budynku.

Zabezpieczenia i obsługa dwupompowa

Silnik trójfazowy o mocy P2 = 0,75 kW (pobór P1 = 0,9 kW) pracuje przy napięciu 3×400 V / 50-60 Hz, pobierając prąd znamionowy 1,8 A. Pełna ochrona silnika jest wbudowana fabrycznie - elektroniczny układ odłącza zasilanie przy przegrzaniu lub przeciążeniu bez konieczności stosowania zewnętrznych wyłączników termicznych. Stopień ochrony obudowy IP55 pozwala na instalację zarówno w zamkniętych pomieszczeniach technicznych, jak i częściowo osłoniętych przestrzeniach o temperaturze otoczenia do +40 °C.

W przypadku instalacji wymagających rezerwy lub pracy równoległej dostępne są tryby pracy dwupompowej: główny/rezerwowy z automatycznym przełączaniem przy awarii jednego urządzenia oraz tryb pracy wspólnej uruchamiający drugi pompę tylko przy szczytowym obciążeniu - co optymalizuje zużycie energii.

Efektywność energetyczna i normy

Wskaźnik minimalnej sprawności MEI ? 0,4 klasyfikuje pompę powyżej wymagań dyrektywy ErP dla urządzeń pompowych. Silnik spełnia klasę efektywności IE4, co oznacza niższe straty energii niż silniki IE2 czy IE3 - istotne przy długotrwałej pracy ciągłej instalacji CO lub chłodniczej.

Zgodność elektromagnetyczna według normy EN 61800-3 obejmuje generowane zakłócenia dla strefy mieszkalnej (klasa C1) oraz odporność zakłóceniową dla strefy przemysłowej (klasa C2).
