Pompa obiegowa Wilo-VeroLine IP-E 80/110-4/2-IE4 2158830

Konstrukcja inline i materiały

Pompa Wilo-VeroLine IP-E to jednociśnieniowy niskonapięciowy wirnik odśrodkowy w wersji inline - oznacza to, że oba przyłącza (ssawne i tłoczne) znajdują się na jednej osi rurowej. Takie rozwiązanie upraszcza instalację w ciągach rurociągów i eliminuje potrzebę stosowania kolan czy przejść poziom-pion.

Korpus pompy wykonano z żeliwa GG 25 (GJL-250) - gatunku odpornego na ciśnienie robocze do 10 barów. Dla porównania: standardowe pompy obiegowe w domowych instalacjach pracują przy ciśnieniu rzędu 2-3 barów; tutaj mamy zapas trzykrotny, co pozwala stosować pompę w większych układach przemysłowych lub komercyjnych.

Wirnik wykonano z polipropylenu wzmocnionego włóknem szklanym (PP-GF) - materiał ten dobrze znosi temperatury medium do 120°C i jest odporny na typowe domieszki glikolu stosowane w instalacjach grzewczych. Uszczelnienie wału stanowi ślizgowe uszczelnienie mechaniczne typu AQEGG.

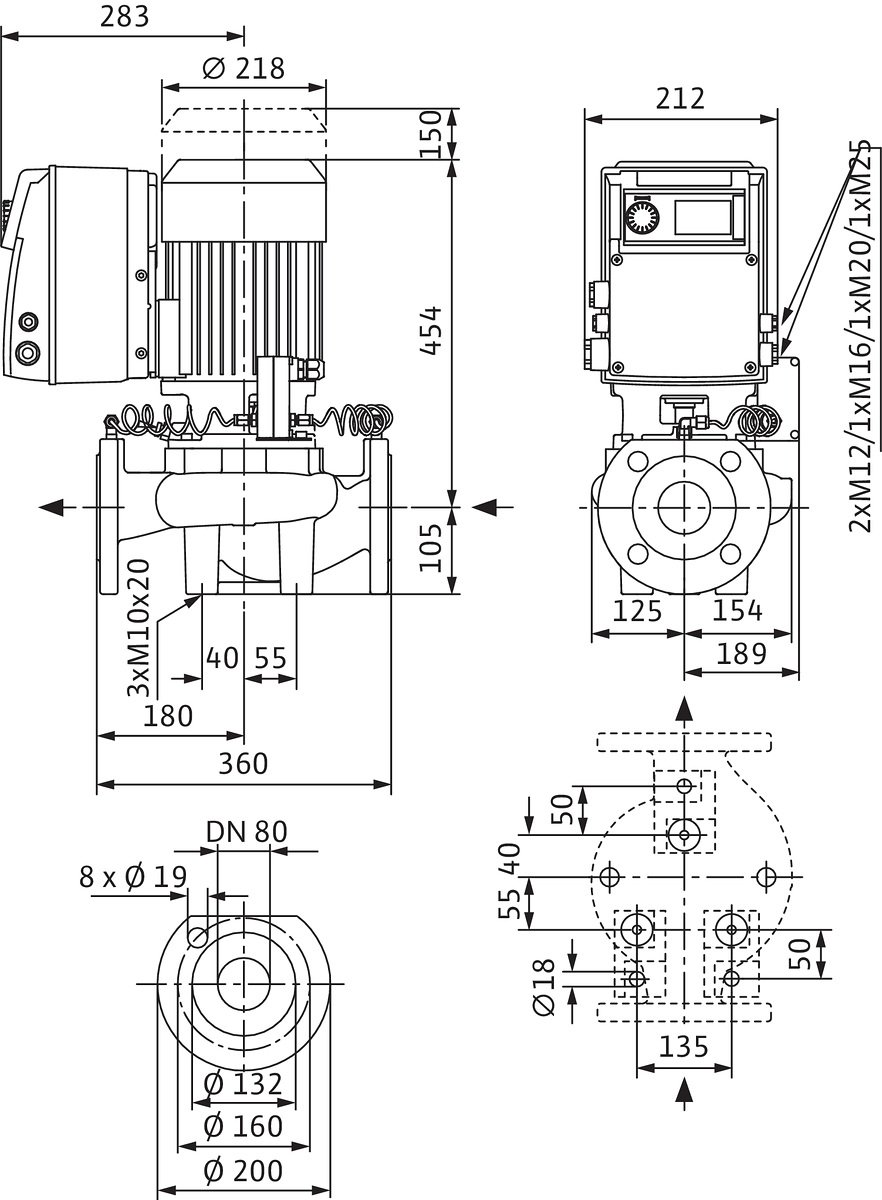

Przyłącza kołnierzowe mają średnicę DN 80 i klasę ciśnienia PN 10, zgodnie z normą EN 1092-2. Długość zabudowy wynosi 360 mm, co należy uwzględnić przy projektowaniu miejsca montażu.

Parametry hydrauliczne i energetyczne

Jednostka napędowa to silnik trójfazowy o mocy oddawanej 4 kW (P2), przy poborze mocy 4,7 kW (P1). Silnik pracuje z prędkością obrotową 2900 obr./min, co przy częstotliwości 50/60 Hz zapewnia wysoką wydajność hydrauliczną.

Parametry przepływowe:

• Maksymalna wydajność: 126,5 m3/h
• Maksymalna wysokość podnoszenia: 16,88 m
• Przepływ nominalny (BEP): 70,05 m3/h

Indeks minimalnej sprawności MEI na poziomie 0,4 plasuje pompę powyżej wymogów dyrektywy ErP dla produktów związanych z energią. Klasa efektywności silnika to IE4 - najwyższy standard dla silników standardowych (nie servomotorów), co oznacza znacznie niższe straty energii w porównaniu do silników IE2 czy IE3.

Regulacja elektroniczna i tryby pracy

Model IP-E wyposażono w elektroniczny regulator obrotów z wyświetlaczem i przyciskiem sterującym. Umożliwia on dobór jednego z kilku trybów pracy:

• ?p-c - stały differential ciśnienia,
• ?p-v - zmienny differential ciśnienia,
• Regulator PID - precyzyjne sterowanie według nastawy,
• Tryb ręczny - stała prędkość obrotowa.

Dla integracji z systemami zarządzania budynkiem (BMS) przewidziano wejścia analogowe (0-10 V, 0-20 mA, 4-20 mA) oraz gniazdo na moduły komunikacyjne Wilo IF (Modbus, BACnet, CAN, PLR, LON). Dodatkowo dostępny jest interfejs podczerwieni do bezprzewodowej wymiany danych z monitorem IR lub modułem IR.

Zabezpieczenia obejmują całkowitą ochronę silnika poprzez wbudowany układ elektronicznego wyłączenia oraz blokadę dostępu przed nieautoryzowaną zmianą nastaw.

Zastosowania i warunki eksploatacji

Pompa służy do przepompowywania:

• Wody grzewczej (wg VDI 2035),
• Wody lodowej,
• Mieszanin woda/glikol bez substancji ściernych.

Zakres temperatur medium wynosi od -20°C do +120°C, co pozwala na pracę zarówno w instalacjach chłodniczych, jak i wysokotemperaturowych systemach grzewczych. Temperatura otoczenia może wynosić od 0°C do +40°C.

Stopień ochrony obudowy to IP55 - pyłoszczelność oraz ochrona przed strumieniem wody z dowolnego kierunku. Izolacja uzwojeń spełnia klasę F wg IEC.

Przy zasilaniu trójfazowym pompę podłącza się na napięcie 400 V ±10%. Urządzenie waży około 70 kg brutto, więc przy montażu konieczne jest uwzględnienie odpowiedniego podparcia konstrukcyjnego lub ramy nośnej.
