Pompa obiegowa Wilo-VeroLine IP-E 80/115-2,2/2-IE4 2158828

Konstrukcja inline z przyłączem kołnierzowym DN80

Pompa Wilo VeroLine IP-E ma konstrukcję inline, gdzie króćce ssący i tłoczny znajdują się na jednej osi - rozwiązanie ułatwiające zabudowę w prostych odcinkach rurociągów bez dodatkowych kolan czy zmian kierunku przepływu. Przyłącza kołnierzowe DN80 według normy EN 1092-2 pracują standardowo w klasie PN10; na zamówienie dostępna jest wersja PN16.

Korpus pompy wykonano z żeliwa GG25 (GJL-250), a latarnia również z tego samego materiału - zapewnia to sztywność konstrukcji i odporność na ciśnienie robocze do 10 barów. Wirnik z tworzywa PP-GF30 (polipropylen wzmacniany włóknem szklanym) dobrze znosi pracę z wodą grzewczą i mieszaninami glikolowymi; wał pompy wykonano ze stali 1.4021.

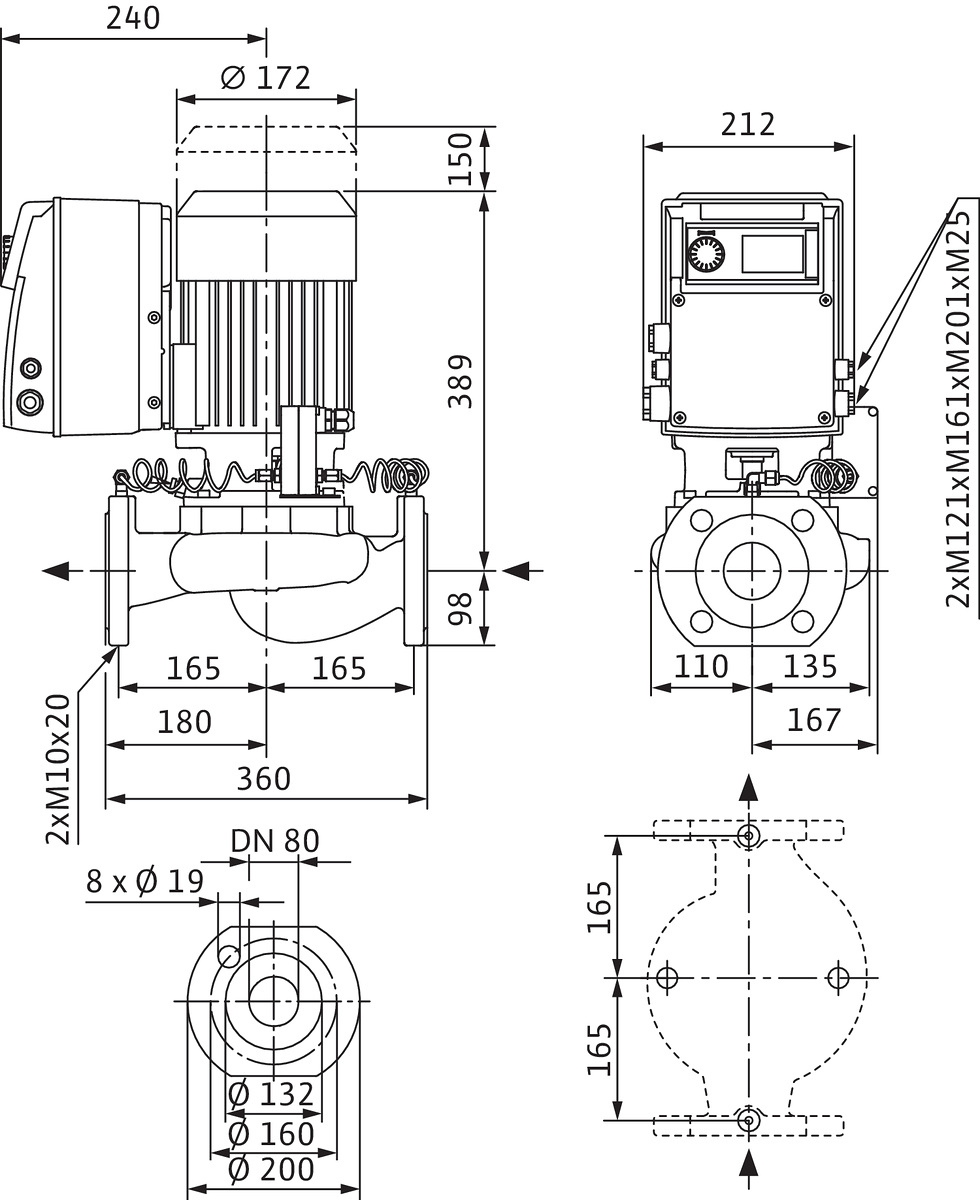

Długość zabudowy wynosząca 360 mm pozwala na dopasowanie pompy do standardowych wymiarów instalacyjnych.

Zastosowania

Ta elektronicznie regulowana pompa dławicowa sprawdza się jako element wymuszający obieg czynnika w zamkniętych układach C.O., instalacjach chłodniczych i klimatyzacyjnych. Producent zaleca jej stosowanie do przetłaczania:

• wody grzewczej (wg VDI 2035),
• mieszanek wody z glikolem,
• wody chłodzącej i zimnej,
• czynników wolnych od składników powodujących abrazję.

Zakres temperatur pracy od -20°C do +120°C pozwala obsłużyć zarówno obiegi chłodnicze, jak i systemy grzewcze - pod warunkiem że medium nie zawiera elementów ściernych mogących uszkodzić wirnik czy uszczelnienie mechaniczne.

Maksymalna wydajność 89,82 m3/h przy wysokości podnoszenia 16,23 m umożliwia obsługę średnich rozdzielnic cieplnych lub dużych pętli cyrkulacyjnych.

Silnik IE4 i regulacja obrotów

Trójfazowy silnik asynchroniczny o mocy P2 = 2,2 kW (pobór P1 na poziomie 2,6 kW) spełnia najwyższą klasę efektywności energetycznej IE4. Współczynnik mocy cos ? wynosi 0,83.

Elektroniczna regulacja poprzez przetwornicę częstotliwości automatycznie dopasowuje wydajność pompy do aktualnego zapotrzebowania instalacji - gdy wymagany jest mniejszy przepływ, silnik zwalnia i pobiera mniej energii. Prędkość obrotowa mieści się w zakresie 750-2900 obr./min, co daje szerokie możliwości konfiguracji pracy.

Wskaźnik minimalnej sprawności hydraulicznej MEI ? 0,40 potwierdza efektywność hydrodynamiczną urządzenia nawet przy zmienionych parametrach pracy.

Warunki pracy i wykonanie

Obudowa o stopniu ochrony IP55 zapewnia pyłoszczelność oraz ochronę przed strumieniem wody - istotna cecha przy montażu w kotłowniach przemysłowych czy maszynowniach. Klasa izolacji uzwojeń F dopuszcza temperaturę pracy silnika do +155°C.

Chłodzenie realizowane jest przez wentylator osiowy wspólny z jednostką napędową - typowe rozwiązanie dla pomp dławicowych tego segmentu.

Prąd znamionowy 6,6 A przy napięciu 3~400 V / 50 Hz wymaga zasilania trójfazowego; urządzenie obsłuży też częstotliwość 60 Hz przy napięciu 3~380 V. Kołnierz posiada otwór gwintowany R1/8 umożliwiający podłączenie manometru.

Maksymalna temperatura otoczenia podczas pracy to +40°C.
