Pompa obiegowa Wilo- VeroLine IPH-W 20/160-0,37/4 do wody gorącej 4089415

Konstrukcja inline do ekstremalnych temperatur

Jednostopniowa dławnicowa pompa wirowa o konstrukcji inline (przelotowej) została zaprojektowana z myślą o instalacjach wymagających tłoczenia mediów o bardzo wysokiej temperaturze. Konstrukcja inline oznacza, że pompa montowana jest bezpośrednio w linii rurociągu - krótki zestaw rurowy między kołnierzami sprawia, że urządzenie zajmuje mniej miejsca niż tradycyjne pompy obiegowe z kolanami i dyrektorami.

Silnik indukcyjny trójfazowy (3×400 V, 50 Hz) napędza wirnik za pośrednictwem niedzielonego wała ze stali nierdzewnej. Specjalna latarnia dystansowa umożliwia zamocowanie korpusu radiatora chłodzącego uszczelnienie mechaniczne - to rozwiązanie pozwala skutecznie odprowadzać ciepło nawet przy długotrwałej pracy z gorącym medium. Wał silnika i pompy ustawiony jest poziomo, co ułatwia serwisowanie i wymianę uszczelnienia bez demontażu całego zespołu.

Kołnierze przyłączeniowe wykonano wg EN 1092-1 - korpus pompy ma powierzchnię typu D (bruzda), a w zestawie dostarczany jest przeciwkołnierz spawany typu C (sprężyna). Takie rozwiązanie zapewnia szczelność połączenia nawet przy dużych różnicach temperatur, gdy elementy metalowe pracują w różnych warunkach termicznych.

Parametry hydrauliczne i warunki pracy

Maksymalna wydajność na poziomie 1,98 m3/h przy wysokości podnoszenia dochodzącej do 8,6 m (ok. 8,6 barów). Punkt optymalnej pracy (BEP) przypada przy przepływie 1,05 m3/h i ciśnieniu 61,7 kPa - w tych warunkach pompa osiąga najkorzystniejszy stosunek pobranej mocy do uzyskanego efektu hydraulicznego.

Zakres temperatur medium roboczego to od -10°C do +210°C, co czyni tę pompę jedną z niewielu na rynku zdolnych do pracy z wodą gorącą niemal wrzącą pod ciśnieniem. Maksymalne ciśnienie robocze wynosi 23 bary, a dopuszczalna temperatura otoczenia mieści się w przedziale -15...40°C. Klasa ciśnienia kołnierzy to PN25, więc konstrukcja bez problemu wytrzymuje typowe warunki przemysłowe i ciepłownicze.

Silnik o mocy 0,37 kW pobiera przy tym 1,12 A przy napięciu sieciowym. Prędkość obrotowa to 1425 obr/min (4-biegunowy), a współczynnik mocy cos ? wynosi 0,70. Tolerancja napięcia ±10% pozwala na pewne wahania w sieci zasilającej bez negatywnego wpływu na pracę silnika.

Materiały i trwałość

Korpus pompy wykonano ze stali odlanej gatunku 1.0625 - stop ten charakteryzuje się dobrą odpornością na korozję i wysoką wytrzymałością mechaniczną w podwyższonych temperaturach. Wirnik z żeliwa szarego GG25 (GJL-250) zapewnia trwałość nawet przy długotrwałej pracy z wodą zawierającą drobne zanieczyszczenia mechaniczne.

Wał napędowy ze stali nierdzewnej gwarantuje odporność na korozję w strefie uszczelnienia. Dla tego modelu zastosowano uszczelnienie mechaniczne serii AQ1EGG, dobrane pod kątem wysokich temperatur roboczych.

Stopień ochrony silnika to IP55 - pyłoszczelność oraz ochrona przed strumieniem wody lanego na obudowę z dowolnego kierunku pozwala na instalację nawet w pomieszczeniach o podwyższonym zapyleniu lub wilgotności.

Klasa izolacji uzwojeń silnika to F (do 155°C), co zapewnia margines bezpieczeństwa nawet przy intensywnej pracy blisko górnej granicy temperaturowej medium.

Instalacja i kompatybilność systemowa

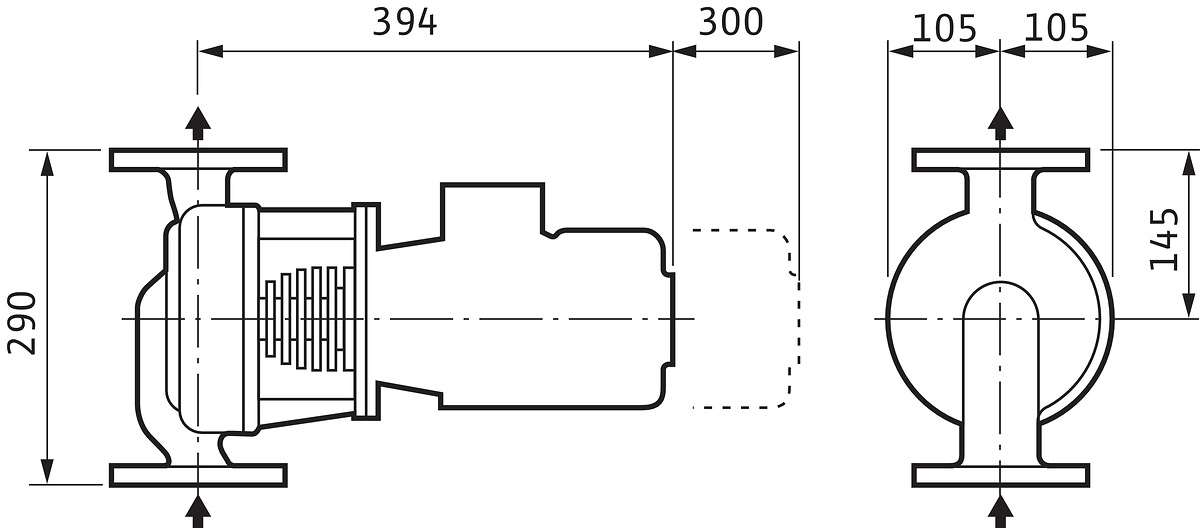

Długość montażowa wynosi 290 mm, a nominalna średnica przyłączy to DN20 po obu stronach. Masa netto to około 28 kg, brutto z opakowaniem transportowym - nieco ponad 29 kg. Produkt dostarczany jest w kartonie transportowym; wymiary opakowania to około 54×38×36 cm.

Producent przewiduje szeroki wybór układów sterowania SC-HVAC dla różnych konfiguracji mocy silników (od systemów jednokrotnych startów bezpośrednich po układy wielopompowe startowane gwiazda-trójkąt). Do dyspozycji są moduły komunikacyjne BACnet, LON i ModBus pozwalające integrować pompę z systemami BMS budynków.

Pompa sprawdza się w instalacjach ciepłowniczych, systemach zaopatrzenia w ciepłą wodę użytkową oraz procesach przemysłowych wymagających ciągłego obiegu gorącego medium. Konstrukcja inline eliminuje potrzebę stosowania dodatkowych kolanek i odcinków przejściowych - rurociąg prowadzi się prosto przez pompę, co zmniejsza straty ciśnienia całego obiegu.
