Pompa obiegowa Wilo-VeroLine-IPL 25/85-0,18/2-S1 2107015

Jednoetapowa pompa odśrodkowa do instalacji w linii

Wilo-VeroLine-IPL to jednoetapowa pompa odśrodkowa z suchym wirnikiem w kompaktowej obudowie typu inline. Konstrukcja zakłada bezpośredni napęd trójfazowym silnikiem z kołnierzem przyłączeniowym oraz niewydzieloną osią wału - alternatywnie wersja N z tuleją pośredniczącą i silnikiem normowym połączonym sprzęgłem. Seria IPL sprawdza się zarówno przy instalacji na rurociągu, jak i na fundamencie - opcjonalne konzole umożliwiają elastyczny dobór sposobu montażu.

Mechaniczne uszczelnienie wału typu Q1Q1X4GG działa w układzie mieszkowym z wymuszonym przepływem, co oznacza że nie jest wrażliwe na kierunek obrotów wirnika. Wirnik wykonany z polipropylenu wzmocnionego włóknem szklanym (PP-LGF50) został zaprojektowany z myślą o redukcji zjawiska kawitacji - istotna cecha przy pracy z nośnikami o podwyższonej temperaturze lub zmiennym ciśnieniu ssania.

Korpus pompy oraz tuleja pośrednicząca poddawane są katodowej elektroforezie lakierniczej - standardowe zabezpieczenie antykorozyjne Wilo stosowane w produktach tego segmentu.

Parametry hydrauliczne i zakres pracy

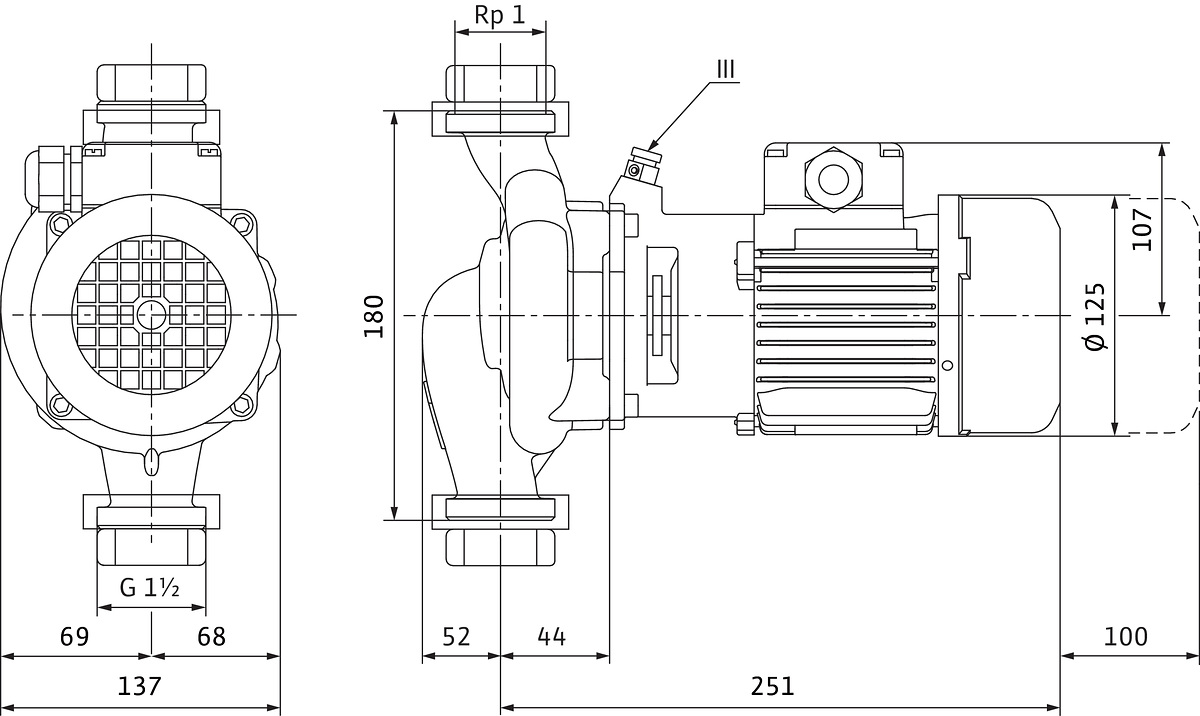

Maksymalna wydajność sięga 7,93 m3/h, a wysokość podnoszenia 8,28 m (odpowiada to około 61 kPa przy przepływie nominalnym). Średnica nominalna przyłączy wynosi DN 40 (G 11/2 cala) po obu stronach - zarówno po stronie ssawnej, jak i tłocznej. Gwinty są walcowe gazowe wg ISO 228-1 / BSPP.

Pompa toleruje nośniki o temperaturze od -20 °C do +120 °C, co pozwala na stosowanie jej zarówno w instalacjach chłodniczych, jak i systemach grzewczych przemysłowych czy ciepłowniczych. Maksymalne ciśnienie robocze to 10 bar, a dopuszczalna temperatura otoczenia mieści się w zakresie -15…40 °C.

Wskaźnik minimalnej sprawności MEI wynoszący 0,4 klasyfikuje urządzenie powyżej wymogów rozporządzenia ErP dla pomp obiegowych - parametr istotny przy projektowaniu instalacji z myślą o efektywności energetycznej budynku.

Silnik trójfazowy i warunki zasilania

Jednostka napędowa pracuje przy napięciu 3~400 V / 50 Hz, pobierając prąd znamionowy 0,5 A. Moc mechaniczna wału P2 to 0,18 kW, a prędkość obrotowa oscyluje wokół 2898 obr./min. Tolerancja napięcia wynosi ±10%, więc urządzenie poradzi sobie z typowymi wahaniami w sieciach przemysłowych.

Silnik spełnia klasę efektywności energetycznej IE2 - nie jest to najwyższy standard dostępny na rynku (IE3/IE4), ale dla tej mocy i tego typu aplikacji pozostaje rozwiązaniem uzasadnionym ekonomicznie. Sprawność przy pełnym obciążeniu wynosi 65,9%, co przy trybie pracy ciągłej przekłada się na realne zużycie energii przez cały sezon grzewczy lub chłodniczy.

Izolacja klasy F oraz stopień ochrony IP55 zapewniają odporność na pył i strumienie wody - pompa może być montowana w pomieszczeniach technicznych bez dodatkowej obudowy ochronnej.

Zastosowania i wyposażenie dodatkowe

Seria VeroLine-IPL dedykowana jest do:

• instalacji centralnego ogrzewania (piece kondensacyjne, kotły wielopiętrowe),
• systemów klimatyzacyjnych i chłodniczych,
• instalacji przemysłowych wymagających podwyższenia ciśnienia,
• obiegów ciepłowniczych i procesowych.

Producent przewiduje możliwość rozbudowy o sterowniki z regulacją częstotliwościową (praca ze zmienną prędkością obrotową), moduły komunikacyjne Modbus RTU/TCP, BACnet IP/LON oraz interfejsy GSM/GPRS do zdalnego monitoringu - istotne przy integracji z systemami BMS budynków komercyjnych i użyteczności publicznej.

Dla instalatorów istotna będzie informacja o dostępności filtrów dU/dt oraz sinus dla ochrony silnika przy krótkich kablach zasilających lub agresywnym środowisku pracy - elementy opcjonalne, ale warte rozważenia przy specyficznych warunkach na obiekcie.

Przyłącza pompy wyposażone są standardowo w kołnierze do pomiaru ciśnienia R 1/8 umożliwiające podłączenie manometrów kontrolnych bez dodatkowych przejśćek.

Akustyka pracy

Poziom mocy akustycznej wynosi 62 dB(A), a ciśnienie akustyczne mierzone w odległości 1 metra - 48 dB(A). Dla porównania: to poziom porównywalny ze standardową rozmową - wystarczająco cicho jak na pompę przemysłową tego kalibru, choć przy montażu w pomieszczeniach biurowych lub mieszkalnych warto uwzględnić izolację akustyczną.

Podzespoły	Materiał
Korpus pompy	Żeliwo szare GG 25 (GJL-250)
Wirnik	PP-LGF50 (polipropylen + 50% włókna szklanego)
Wał	Stal nierdzewna
Uszczelnienie	Q1Q1X4GG (mieszek grafitowo-keramiczny)
Tuleja pośrednicząca	Żeliwo szare

Zastosowanie żeliwa GG25 jako materiału korpusu zapewnia odpowiednią wytrzymałość mechaniczną przy ciśnieniach do 10 bar oraz dobrą odporność na naprężenia termiczne przy cyklicznych zmianach temperatury nośnika.
