Pompa obiegowa Wilo-VeroLine-IPL 32/105-0,12/4-S1 2154989

Konstrukcja i budowa pompy inline

Pompa Wilo VeroLine-IPL to jednostopniowa pompa obiegowa z suchym silnikiem w kompaktowej konstrukcji liniowej (inline). Oznacza to, że króćce ssący i tłoczny znajdują się na jednej osi - taka budowa znacząco ułatwia instalację w prostych odcinkach rurociągów i eliminuje potrzebę stosowania kolan czy przewodów oporowych.

Korpus pompy wykonano z żeliwa szarego GG 25 (GJL-250), co zapewnia odpowiednią wytrzymałość mechaniczną przy ciśnieniu roboczym do 10 bar. Wirnik z tworzywa sztucznego (PPE/PS-GF30) został zaprojektowany tak, aby redukować zjawisko kawitacji - istotna cecha w instalacjach o zmiennym obciążeniu hydraulicznym. Wał pompy wykonano ze stali nierdzewnej.

Uszczelnienie wału stanowi dławica mechaniczna typu Q1Q1X4GG - konstrukcja bidyrekcjonalna z wymuszonym płukaniem, niezależna od kierunku obrotów wirnika.

Istotnym detalem jest kataforeczne (KTL) powłokowanie korpusu i lampy - warstwa antykorozyjna chroni elementy przed wilgocią i czynnikami zewnętrznymi.

Parametry pracy i zastosowanie

Seria IPL została zaprojektowana do pracy w instalacjach centralnego ogrzewania i klimatyzacji w budynkach komercyjnych. Zakres temperatur medium roboczego wynosi od -20°C do +120°C.

Maksymalna wydajność sięga 8,6 m3/h, przy optymalnym punkcie pracy przepływ wynosi 5,1 m3/h przy wysokości podnoszenia 3,2 m (31,7 kPa). Ciśnienie robocze 10 bar oraz przyłącza kołnierzowe DN 32 według normy EN 1092-2 zapewniają kompatybilność z typowymi instalacjami rurowymi.

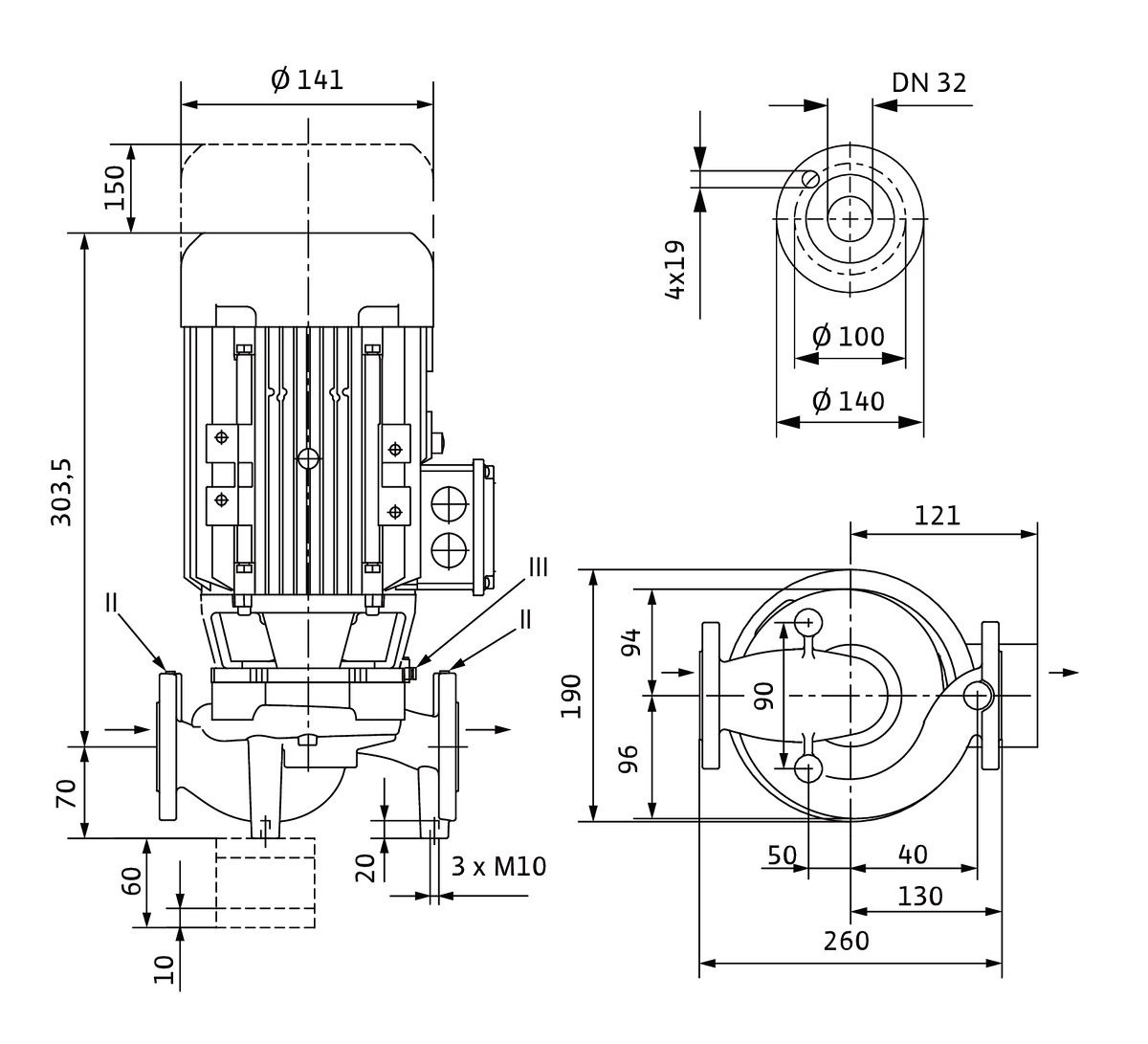

Długość zabudowy 260 mm oraz niewielkie wymiary gabarytowe (374 × 190 × 260 mm) czynią pompę łatwą do wpasowania w istniejące układy rurowe. Producent przewiduje dwa warianty wykonania: silnik zamontowany bezpośrednio na korpusie lub wersję N z wysprzęglikiem - ta druga ułatwia ewentualny serwis bez demontażu całego zespołu.

Silnik trójfazowy i efektywność energetyczna

Jednostka napędowa to silnik trójfazowy o mocy P2 = 0,12 kW (120 W), zasilany napięciem 3~400 V / 50 Hz. Prąd znamionowy wynosi 0,34 A, a prędkość obrotowa 1500 obr./min (4-biegunowy). Tolerancja napięcia ±10% pozwala na pracę w sieciach o niestabilnych parametrach.

Silnik osiąga sprawność na poziomie 69,7% przy pełnym obciążeniu - wynik przeciętny jak na klasę IE2 (obowiązkową dla tego przedziału mocy). Wskaźnik minimalnej sprawności MEI wynosi ?0,4, co spełnia wymogi rozporządzenia UE dotyczące ekoprojektu pomp.

Izolacja klasy F oraz stopień ochrony IP55 umożliwiają pracę w temperaturze otoczenia od -15°C do +40°C - wystarczająco szeroki zakres jak na warunki kotłowni czy maszynowni.

Skrzynka przyłączeniowa dostępna jest w wersji z tworzywa sztucznego lub metalu - metalowa obudowa realizowana jest jako dedykowana wersja specjalna.

Montaż i kompatybilność

Przyłącza kołnierzowe DN 32/PN 10 po obu stronach pozwalają na wsunięcie pompy między fragmenty rurociągu bez dodatkowych przejściówek. Kołnierze wyposażono w gwintowane króćce R 1/8 do podłączenia czujników ciśnienia - przydatne przy integracji z systemami regulacji.

Podczas uruchomienia należy sprawdzić kierunek obrotów wirnika i w razie potrzeby zamienić dwie fazy zasilania. Dla mocy do 3 kW producent przewiduje możliwość podłączenia w układzie gwiazda-trójkąt (Y/?) - rozruch miękki zmniejsza obciążenie mechaniczne instalacji elektrycznej.

Do mocowania na fundamencie lub stopie dostępne są konsolety montażowe jako akcesoria - zestaw F3-12 SET zawiera wsporniki oraz elementy mocujące dopasowane do konkretnego typu pompy.
