Pompa obiegowa Wilo-VeroTwin DP-E 65/110-2,2/2-R1-IE4 podwójna bez czujnika DDG 2159014

Podwójna pompa obiegowa do instalacji centralnego ogrzewania

Wilo-VeroTwin DP-E to podwójna pompa inline z dwoma jednostopniowymi wirnikami suchymi zamontowanymi w jednej obudowie z zaworem zwrotnym. Konstrukcja tego typu pozwala na realizację trybu pracy główna/rezerwa z automatycznym przełączaniem po 24 godzinach lub w przypadku usterki, a także tryb pracy równoległej, gdzie pompa dodatkowa włącza się i wyłącza automatycznie zależnie od aktualnego zapotrzebowania instalacji.

Każda z obu pomp wyposażona jest we wbudowany falownik częstotliwości, umożliwiający elektroniczną regulację ciśnienia różnicowego - stałego (dp-c) lub zmiennego (dp-v). Do wyboru jest też tryb DDC z sygnałem sterującym 0-10 V, pozwalający na podłączenie do zewnętrznej jednostki regulacyjnej lub systemu automatyki budynku. Na płycie czołowej pompy master znajduje się pokrętło do ustawiania wartości zadanej oraz wskaźnik tendencji przepływu - co ułatwia diagnostykę bez konieczności sięgania po dokumentację.

Konstrukcja i materiały

Korpus pompy oraz tuleja łożyskowa wykonane są z żeliwa GG 25 (EN-GJL-250), co zapewnia odpowiednią sztywność i odporność na ciśnienie robocze do 10 bar. Wirniki wykonano z tworzywa sztucznego (polipropylen wzmacniany włóknem szklanym), a wał ze stali X20Cr13. Uszczelnienie mechaniczne typu AQ1EGG dobrano pod kątem pracy z wodą grzewczą w całym zakresie temperatur.

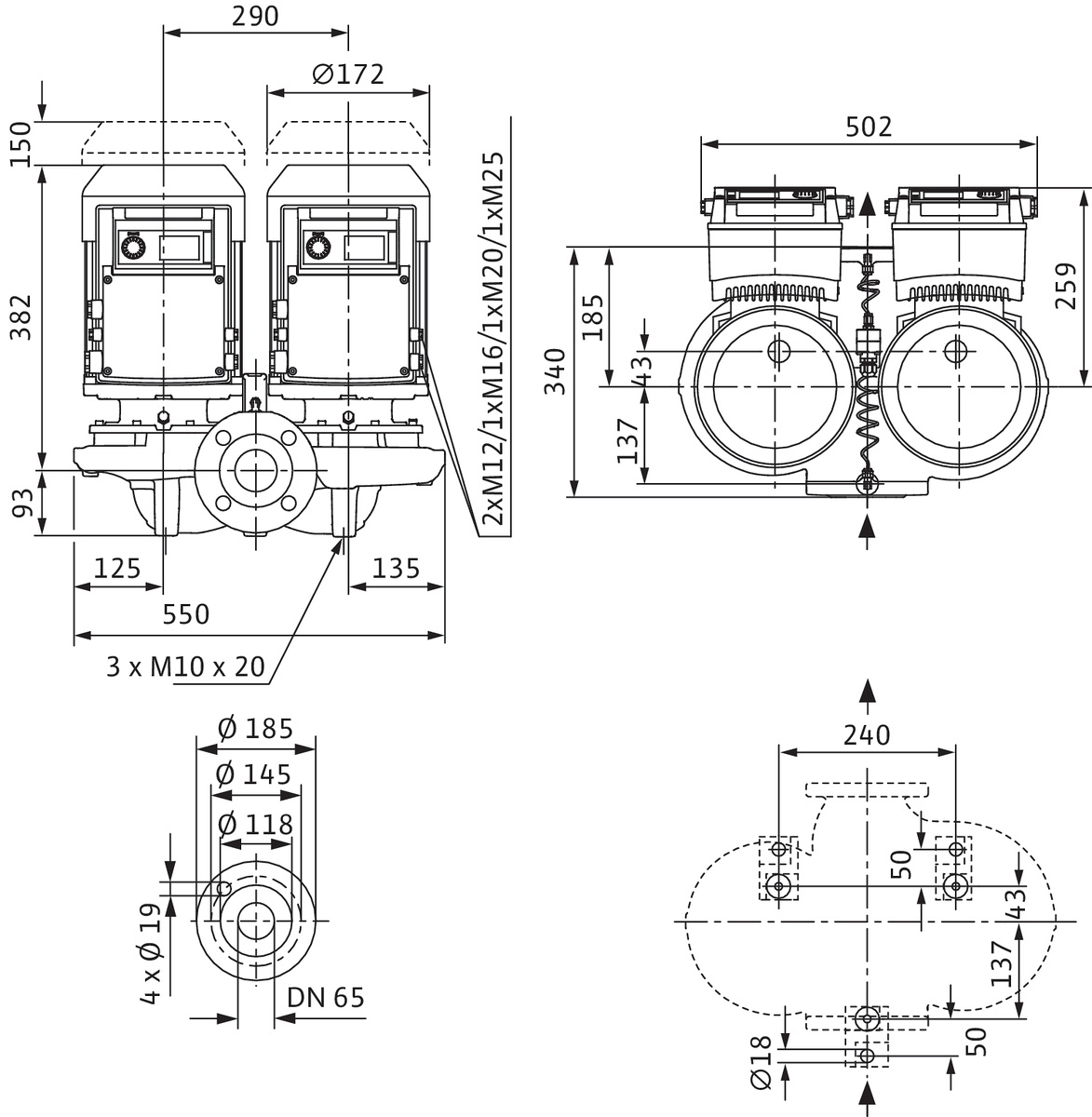

Długość zabudowy wynosi 340 mm, przyłącza kołnierzowe DN 65 wykonano wg normy EN 1092-2 na ciśnienie nominalne PN 10. Stopień ochrony obudowy to IP55, co pozwala na montaż nawet w pomieszczeniach o podwyższonej wilgotności.

Parametry pracy i sterowanie

Silnik o mocy P2 = 2,2 kW (pobór P1 = 2,7 kW) pracuje z prędkością do 2900 obr./min przy zasilaniu trójfazowym 400 V / 50-60 Hz. Klasa efektywności energetycznej IE4 oznacza bardzo wysoką sprawność - wskaźnik MEI na poziomie 0,4 potwierdza korzystny profil energetyczny urządzenia w całym zakresie obciążeń.

Maksymalny przepływ sięga 63,18 m3/h, a wysokość podnoszenia 14,74 m. Pompa obsługuje medium o temperaturze od -20 do +120 °C przy temperaturze otoczenia do 40 °C bez redukcji parametrów.

Zarządzanie pracą podwójną realizowane jest fabrycznie - przewód łączący obie pompy jest montowany w fabryce, co eliminuje dodatkowe okablowanie na placu budowy. Moduł SSM wysyła centralny sygnał usterki (bezpotencjałow), a SBM - sygnał pracy. Wejście sterujące pozwala na priorytetowe wyłączenie pompy z poziomu nadrzędnego systemu.

Zastosowanie i kompatybilność

Podwójna konstrukcja bez czujnika DDG sprawia, że urządzenie sprawdza się w średnich i większych instalacjach cieplnych, gdzie wymagana jest ciągłość dostawy ciepła lub elastyczne dopasowanie wydajności do zmiennego obciążenia. Interfejs PLR umożliwia integrację z systemami automatyki budynku poprzez konwerter Wilo - przydatne przy modernizacjach istniejących kotłowni i węzłów cieplnych.
