Pompa obiegowa Wilo-VeroTwin DP-E 65/115-1,5/2-R1-S1 podwójna 2170994

Konstrukcja Inline do instalacji w linii

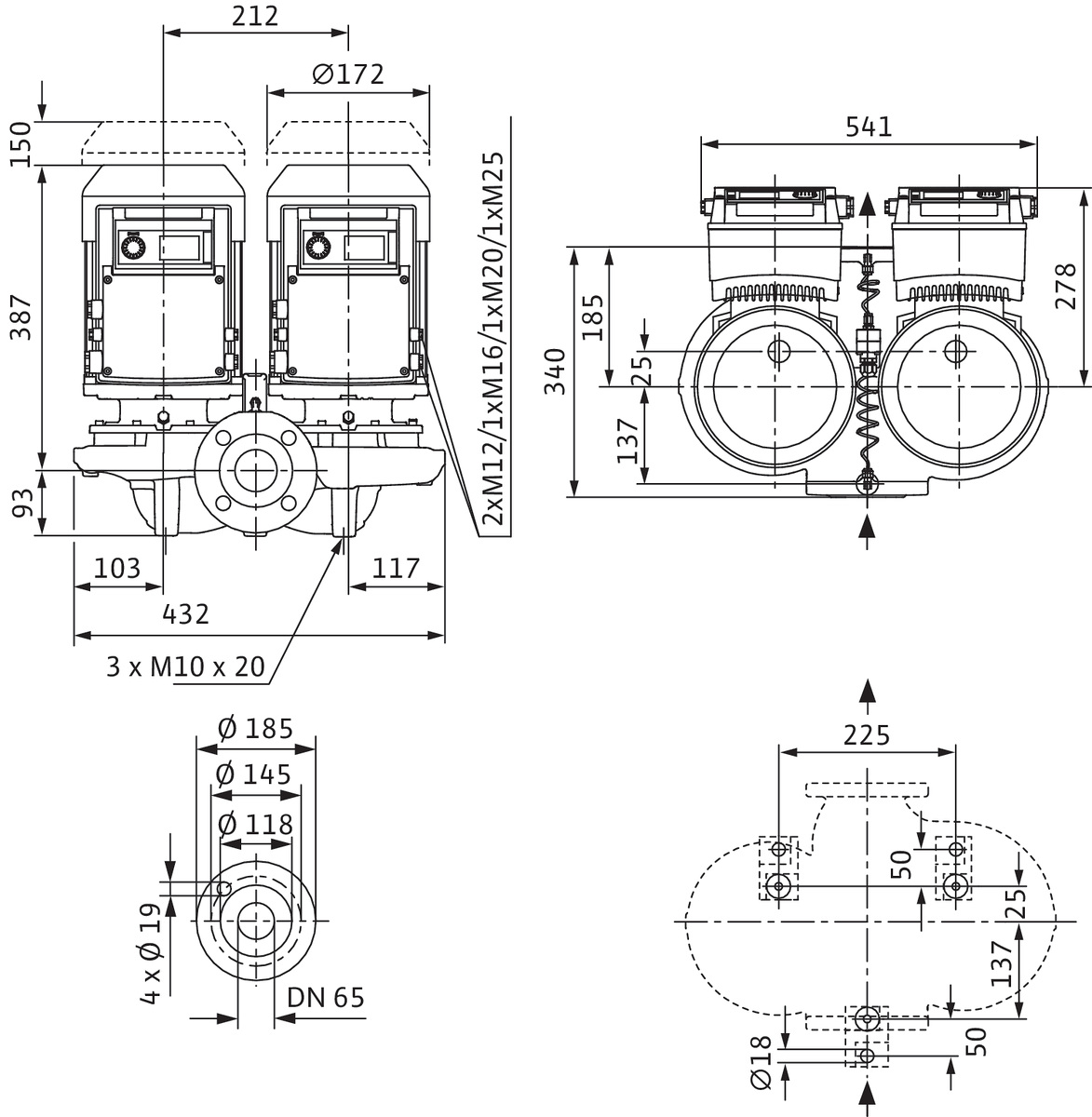

Podwójna pompa obiegowa Wilo-VeroTwin DP-E o średnicy przyłącza DN 65 to urządzenie przeznaczone do montażu bezpośrednio w rurociągu - tzw. konstrukcja Inline. Oba zespoły pompowe zamontowane są na wspólnej osi, co pozwala na pracę rezerwową lub równoległą w jednej obudowie. Długość wbudowania wynosi 340 mm, a końcówki przyłączeniowe mają kształt okrągły z kołnierzem według normy EN 1092-2 (PN 10 po obu stronach).

Tego typu rozwiązanie sprawdza się tam, gdzie przestrzeń jest ograniczona i nie ma możliwości instalacji pompy na fundamencie z kolanami rurowymi. Pompa zajmuje mniej miejsca niż tradycyjne konstrukcje ssące, a jej symetryczna budowa ułatwia prowadzenie rurociągów.

Charakterystyka hydrauliczna

Maksymalna wysokość podnoszenia sięga 14,28 m, co przy przepływie nominalnym (BEP) przekłada się na ciśnienie 114,15 kPa. Nominalny wydatek to 59,43 m3/h, a przy zmniejszonym oporze instalacji pompa jest w stanie osiągnąć do 75 m3/h. Prędkość obrotowa wynosi standardowo 2900 obr./min.

Wskaźnik minimalnej sprawności MEI = 0,4 oznacza, że urządzenie spełnia wymogi dyrektywy ErP dotyczące ekoprojektu dla pomp wodnych - im wyższa wartość MEI, tym mniejsze zużycie energii przez cały okres eksploatacji.

Warunki pracy, media i napęd

Zakres temperatur roboczych medium to od -20°C do +120°C, co pozwala na stosowanie pompy zarówno w instalacjach ciepłowniczych (np. sieci ciepłownicze, piece gazowe), jak i w układach chłodniczych czy technologicznych z nośnikami ciepła wymagającymi niższych temperatur. Maksymalne ciśnienie robocze to 10 bar. Temperatura otoczenia może wynosić od 0°C do +40°C, więc pompa nadaje się do instalacji w pomieszczeniach zamkniętych - kotłowniach, maszynowniach czy centrach danych.

Jednostka napędowa to silnik trójfazowy o mocy oddawanej P2 = 1,5 kW (pobór P1 = 2 kW). Napięcie zasilania to 400 V, częstotliwość 50/60 Hz, prąd znamionowy 5,1 A. Silnik spełnia klasę izolacji F według IEC i jest przystosowany do pracy ciągłej S1. Klasa efektywności energetycznej to IE4 - najwyższy standard dla silników standardowych (supermotor synchroniczny z magnesami trwałymi), co oznacza znacznie niższe straty energii niż w silnikach IE2 czy IE3.

Materiały i wykonanie

Korpus pompy wykonano z żeliwa szarego GG25 (GJL-250) - materiału odpornego na korozję i dobrze sprawdzonego w instalacjach grzewczych oraz chłodniczych. Wirnik z polipropylenu wzmacnianego włóknem szklanym (PP-GF) zapewnia odporność na ścieranie i działanie typowych nośników ciepła.

Uszczelnienie wału stanowi mechaniczna dławica (Q1Q1X4GG), która chroni przed wyciekiem medium przez miejsce przejścia wału przez korpus. Dla specjalnych mediów (np. oleje termiczne) dostępne są alternatywne materiały uszczelnień.

Stopień ochrony obudowy silnika to IP55, co oznacza pyłoszczelność oraz ochronę przed strumieniem wody z dowolnego kierunku.

Podwójna konstrukcja umożliwia realizację dwóch trybów pracy: tryb rezerwowy (awaria jednego zespołu nie przerywa pracy instalacji; drugi przejmuje obciążenie automatycznie lub po ręcznym przełączeniu) oraz tryb równoległy (przy dużym zapotrzebowaniu na przepływ obie pompy pracują jednocześnie, zwiększając sumaryczną wydajność).

Typowe instalacje obejmują systemy centralnego ogrzewania w budynkach komercyjnych i użyteczności publicznej, układy chłodzenia maszyn przemysłowych oraz lokalne sieci ciepłownicze. Pompa jest przystosowana do integracji z regulatorami elektronicznymi firmy Wilo sterującymi ciśnieniem różnicowym stałym (?p-c) lub zmiennym (?p-v).
