Pompa obiegowa Wilo-VeroTwin DPL 32/135-1,5/2-S1 podwójna 2171172

Konstrukcja i budowa pompy typu in-line

Wilo-VeroTwin DPL to dwustrumieniowa pompa wirowa o zwartej konstrukcji inline, w której dwie jednostopniowe pompy dławnicowe zamontowane są we wspólnym korpusie z klapą przełączającą w przyłączu ciśnieniowym. Takie rozwiązanie pozwala na równoczesną pracę obu jednostek lub awaryjne przełączenie na drugi stopień bez przerywania pracy instalacji - typowe zastosowanie w systemach ciepłowniczych i wentylacyjnych.

Korpus pompy wykonano z żeliwa GG 25 (GJL-250), co zapewnia odpowiednią wytrzymałość mechaniczną przy ciśnieniu roboczym do 10 bar i temperaturze medium od -20 do +120 °C. Zarówno korpus, jak i latarnia pokryto powłoką kataforetyczną - odporną na korozję i działanie czynników atmosferycznych. Wirnik z tworzywa sztucznego (polipropylen wzmacniany włóknem szklanym - PP-GF) redukuje zjawisko kawitacji i pozwala na pracę z wodą oraz nieagresywnymi mediami grzewczymi.

Napęd stanowi silnik trójfazowy o mocy 1,5 kW (P2), prędkości obrotowej 2900 obr/min, klasy izolacji F i klasy efektywności energetycznej IE3. Wały są niedzielone lub połączone sztywno za pomocą sprzęgieł - wersja N. Uszczelnienie mechaniczne typu mieszkowego działa niezależnie od kierunku obrotów i jest wymuszane opływem medium, co wydłuża żywotność pakietu uszczelniającego.

Przyłącza i kompatybilność instalacyjna

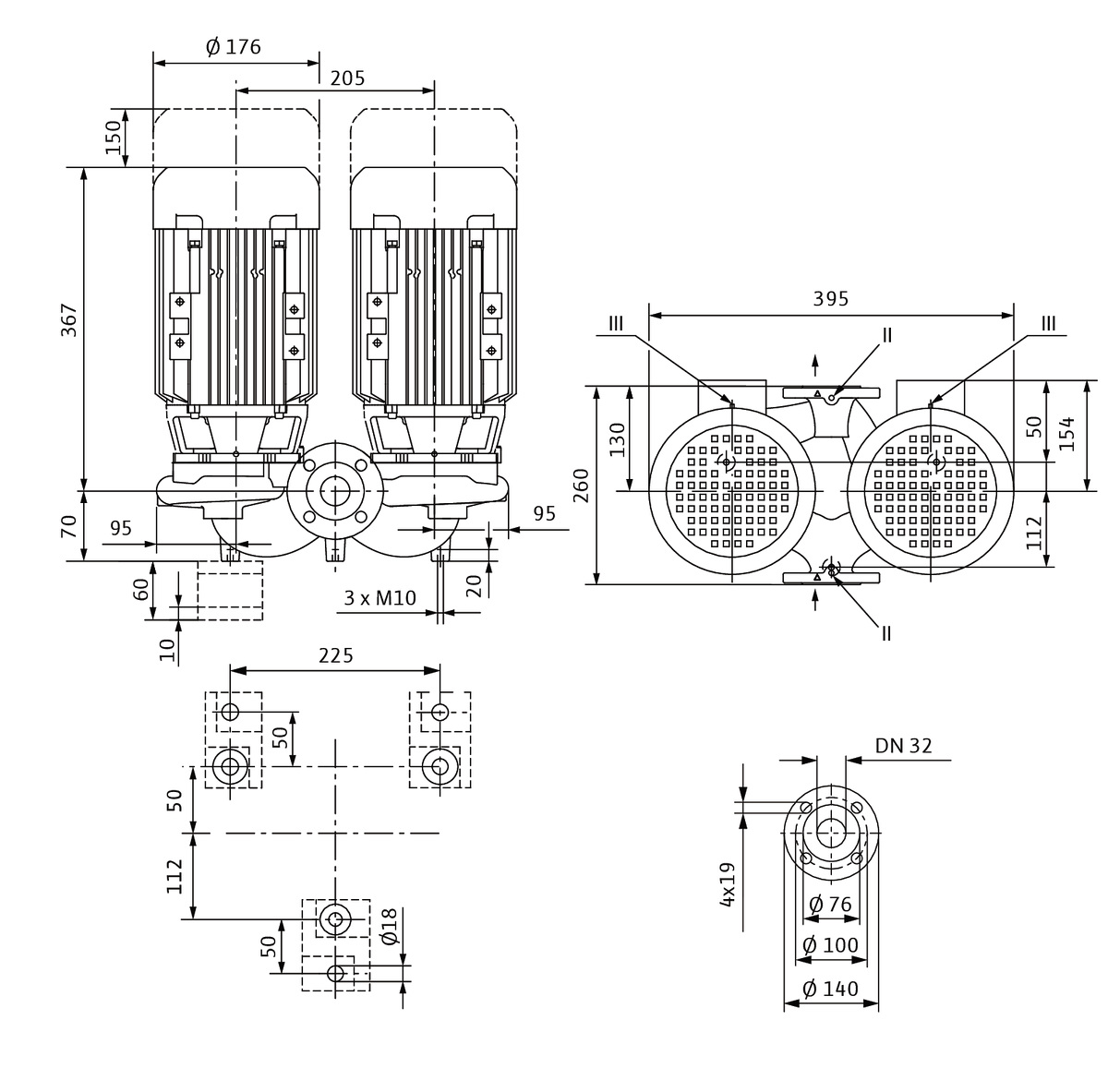

Przyłącza kołnierzowe wykonano wg normy EN 1092-2 na ciśnienie PN 10, z średnicą nominalną DN 32 po stronie wlotowej i wylotowej. Kształt końcówki jest okrągły. Kołnierze wyposażono w przyłącza pomiarowe ciśnienia R 1/8 umożliwiające kontrolę parametrów pracy bez ingerencji w instalację.

Długość wbudowania wynosi 260 mm, co ułatwia integrację pompy w istniejących ciągach rurociągowych montowanych bezpośrednio na rurze - typoszereg DPL dopuszcza zarówno montaż na rurociągu, jak i ustawienie na fundamencie (konsole dostępne jako wyposażenie dodatkowe).

Parametry pracy i charakterystyka hydrauliczna

Pompa osiąga maksymalną wydajność 32,74 m3/h przy wysokości podnoszenia do 24,96 m. Punkt optymalnej pracy (BEP) przypada na przepływ nominalny 20,98 m3/h przy ciśnieniu 198,29 kPa. Wskaźnik minimalnej sprawności energetycznej MEI wynosi 0,4 - wartość istotna przy ocenie zużycia energii w cyklu eksploatacji zgodnie z rozporządzeniem ErP.

Praca przy częstotliwości 50 Hz i napięciu trójfazowym 400 V wymaga zasilania sieciowego o odpowiedniej mocy - prąd znamionowy to 3,18 A. Silnik standardowy oznacza pełną zgodność z powszechnie stosowanymi napędami przemysłowymi.

Zakres temperatur pracy otoczenia od -15 do +40 °C pozwala na instalację zarówno w kotłowniach zamkniętych, jak i częściowo wentylowanych pomieszczeniach technicznych.

Wykonanie elektryczne i warunki eksploatacji

Stopień ochrony obudowy silnika to IP55, co oznacza pyłoszczelność oraz ochronę przed strugą wody laną z dowolnego kierunku - wystarczająco do pracy w wilgotnych kotłowniach i przemysłowych maszynowniach. Klasa izolacji F dopuszcza temperaturę uzwojeń do 155 °C.

Skrzynia zaciskowa standardowo wykonana jest z tworzywa sztucznego; jeśli projekt wymaga metalowej obudowy (np. w strefach zagrożonych mechanicznego uszkodzenia), należy zamówić odpowiedni wariant specjalny.

Podwójna konstrukcja zapewnia rezerwę operacyjną - awaria jednego wirnika nie powoduje zatrzymania całego obiegu. Klapa przełączająca umożliwia płynne przestawienie strumienia bez dodatkowej armatury separującej.
