Pompa obiegowa Wilo-VeroTwin DPL 40/160-0,37/4-S1 podwójna 2171159

Dwupompowe rozwiązanie Inline dla instalacji c.o. i chłodniczych

Dwupompowa konstrukcja Wilo-VeroTwin DPL to sprawdzony wybór tam, gdzie potrzebny jest ciągły obieg medium w instalacjach grzewczych, chłodniczych i klimatyzacyjnych. Dwie sprzężone jednostki pompowe zamontowane w jednej obudowie pozwalają na pracę główną lub rezerwową - wystarczy podłączyć zewnętrzny układ przełączający. To rozwiązanie zmniejsza zarówno zapotrzebowanie na miejsce w rozdzielni, jak i koszty całej instalacji w porównaniu z dwoma oddzielnymi pompami.

Model DPL 40/160-0,37/4-S1 pracuje z prędkością 1450 obr./min (4 bieguny), co przy mocy 0,37 kW zapewnia przepływ nominalny 12,58 m3/h i wysokość podnoszenia 57,04 kPa (ok. 7,16 m). Maksymalny przepływ sięga 18,7 m3/h. Urządzenie jest przystosowane do napięcia trójfazowego 400 V / 50 Hz, pobierając prąd znamionowy 1,06 A. Silnik spełnia klasę efektywności IE2, a wskaźnik minimalnej sprawności MEI wynosi ?0,4 - parametr istotny przy doborze pomp do większych instalacji.

Konstrukcja i materiały

Korpus pompy wykonano z żeliwa GG25 (GJL-250), co zapewnia odpowiednią wytrzymałość mechaniczną przy ciśnieniu roboczym do 10 bar. Kołnierze przyłączeniowe DN40 od strony ssawnej i tłocznej spełniają normę EN 1092-2 i klasę ciśnienia PN10. Wbudowana przełącznica kierunkowa umożliwia prawidłowy przepływ medium przez obie sekcje.

Wirnik z polipropylenu wzmacnianego włóknem szklanym (PP-GF) dobrze radzi sobie z wodą grzewczą i mieszaninami wodno-glikolowymi bez domieszki substancji ściernych. Wał wykonano ze stali nierdzewnej 1.4021, a uszczelnienie mechaniczne to typ Q1Q1X4GG - konfiguracja odpowiednia dla standardowych aplikacji wodnych.

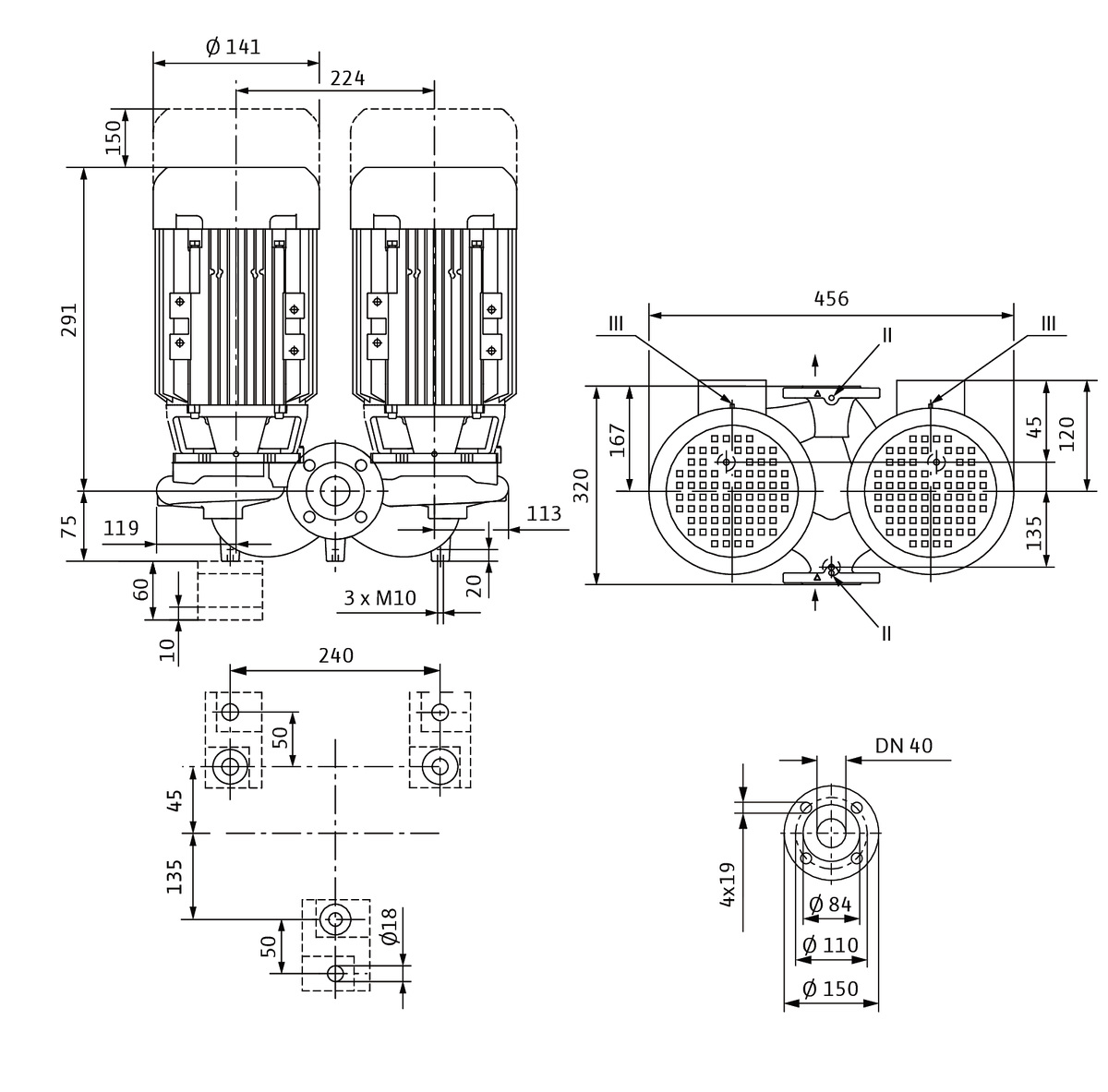

Długość zabudowy wynosi 320 mm, a stopień ochrony obudowy to IP55, co pozwala na montaż nawet w pomieszczeniach o podwyższonej wilgotności. Klasa izolacji uzwojeń silnika to F. Temperatura pracy mieści się w zakresie od -20°C do +120°C, a temperatura otoczenia może wynosić od -15°C do +40°C.

Zastosowanie i kompatybilność

Pompa znajduje zastosowanie przede wszystkim w:

• instalacjach centralnego ogrzewania (w tym wymagających zgodności z VDI 2035),
• obiegach wody chłodzącej,
• systemach klimatyzacji i chłodzenia,
• instalacjach przemysłowych wymagających ciągłej cyrkulacji medium.

Konstrukcja Inline oznacza, że rury doprowadzające i odprowadzające znajdują się na jednej osi - ułatwia to prowadzenie przewodów rurowych i zmniejsza straty hydrauliczne. Przyłącze kołnierzowe umożliwia szybki montaż i demontaż bez konieczności cięcia rur.

Producent oferuje również opcję wykonania specjalnego z korpusem ciśnieniowym PN16 (za dopłatą), a także możliwość zamówienia innych napięć zasilania czy certyfikatu ATEX dla stref zagrożonych wybuchem. W razie potrzeby dostępne są specjalne uszczelnienia mechaniczne oraz regulatory SC-HVAC lub CC-HVAC pozwalające na płynną regulację wydajności.

Odporność korozyjna i warunki pracy

Powierzchnia korpusu pokryta jest powłoką katodową (katofereza), która skutecznie chroni żeliwo przed korozją - szczególnie istotne przy pracy z wodą grzewczą zawierającą tlen lub domieszki glikolu. Klasa ochrony IP55 oznacza pyłoszczelność oraz odporność na strumień wody lanego na obudowę z dowolnego kierunku, co pozwala na eksploatację w trudniejszych warunkach niż typowe kotłownie.

Przy prawidłowym doborze parametrów (ciśnienie robocze nieprzekraczające 10 bar) oraz stosowaniu medium zgodnego z specyfikacją producenta pompa pracuje bezawaryjnie przez długie lata eksploatacji.
