Pompa obiegowa Wilo-VeroTwin DPL 65/130-0,55/4-S1 podwójna 2161323

Dwukomorowa pompa inline do wymagających instalacji

Seria VeroTwin DPL to podwójne pompy odśrodkowe o konstrukcji inline, w których dwa jednosilnikowe moduły pracują w wspólnym korpusie. Wbudowany zawór przełączający automatycznie kieruje przepływ przez aktywny moduł - rozwiązanie sprawdza się tam, gdzie potrzebna jest ciągłość dostawy medium lub możliwość szybkiego przełączenia na rezerwę bez zatrzymywania instalacji.

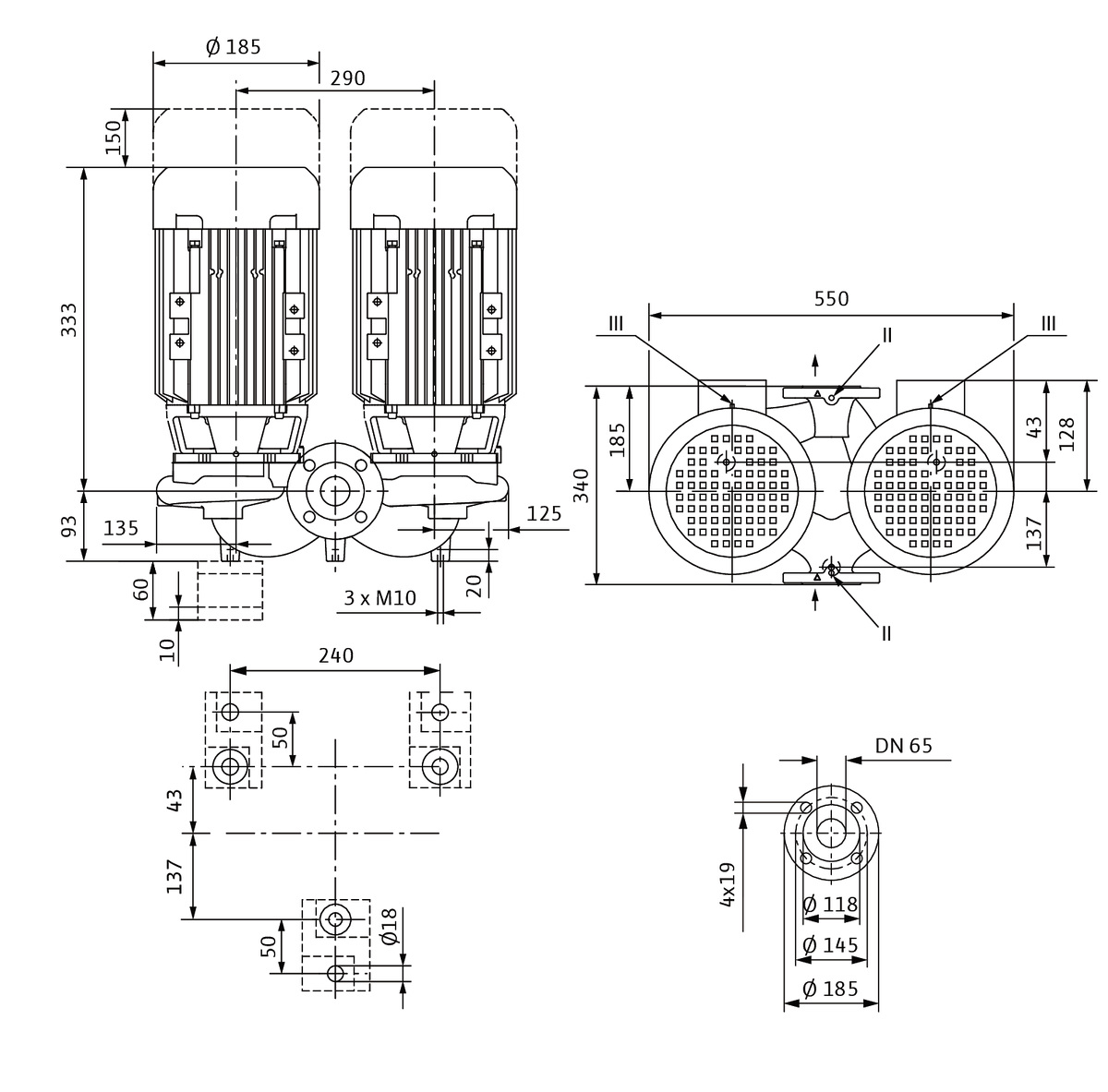

Korpus pompy wykonano z żeliwa GG25 (GJL-250), co zapewnia odpowiednią sztywność przy ciśnieniu roboczym do 10 bar. Obie strony przyłączeniowe mają kołnierze DN 65 wg normy EN 1092-2 - wielkość ta pozwala na przepływ do 67 m3/h, a wysokość podnoszenia sięga 5,5 m. Długość zabudowy wynosi 340 mm, więc pompa mieści się w standardowych ciągach rurowych bez konieczności stosowania kolanek czy przedłużeń.

Medium może mieć temperaturę od -20°C do +120°C, co otwiera zastosowanie zarówno w instalacjach chłodniczych, jak i systemach grzewczych - również tych z dodatkiem glikolu. Temperatura otoczenia pracy mieści się w zakresie -15...40°C, więc urządzenie poradzi sobie w nieogrzewanych kotłowniach czy piwnicach.

Układ napędowy i eksploatacja

Silnik trójfazowy o mocy 0,55 kW pracuje z prędkością 1450 obr/min (4-biegunowy), pobierając przy tym prąd 1,45 A przy napięciu 3×400 V. Współczynnik mocy cos ? wynosi 0,71, a sprawność silnika przy pełnym obciążeniu osiąga 78,5% - wynik typowy dla klasy IE2. Klasyfikacja izolacji F pozwala na długotrwałą pracę przy podwyższonych temperaturach uzwojeń.

Stopień ochrony IP55 oznacza pyłoszczelność oraz odporność na strumienie wody z dowolnego kierunku - istotne przy montażu w pobliżu rurociągów lub w pomieszczeniach wilgotnych. Wały silników są nieodłączalnie połączone z korpusem za pomocą sprzęgła; takie rozwiązanie eliminuje problem konserwacji pasków klinowych i zmniejsza hałas transmisyjny.

Wirnik wykonano z polipropylenu wzmacnianego włóknem szklanym (PP-GF), co nadaje mu odporność na kawitację przy przetłaczaniu wody zawierającej drobne zanieczyszczenia. Uszczelnienie wału to komutator Q1Q1X4GG - niezależny od kierunku wirowania mechaniczny pierścień uszczelniający z wymuszonym przepływem medium po stronie ssawnej.

Materiały i powłoki ochronne

Korpus oraz adapter silnika pokryto kataforezą - proces ten polega na elektroforetycznym nanoszeniu farby epoksydowej, która dociera również do trudno dostępnych zagłębień odlewów. Powłoka kataforetyczna chroni żeliwo przed korozją nawet w wilgotnych warunkach eksploatacyjnych znacznie skuteczniej niż standardowe malowanie natryskowe.

Na kołnierzach umieszczono gwintowane króćce R 1/8 do podłączenia manometrów - instalator może zamontować czujniki ciśnienia bez dodatkowych przejściówek. Klemownica silnika wykonana jest standardowo z tworzywa sztucznego; metalowa wersja przeznaczona jest do specyficznych warunków środowiskowych.

Zastosowania i kompatybilność systemowa

Pompa znajduje zastosowanie przede wszystkim w:

• instalacjach centralnego ogrzewania (CO) opartych na kotle kondensacyjnym lub tradycyjnym,
• obiegach chłodniczych i klimatyzacyjnych,
• przemyśle ciepłowniczym,
• systemach wentylacji z odzyskiem ciepła.

Konstrukcja inline umożliwia montaż zarówno na rurociągu poziomym, jak i pionowym - bez konieczności stosowania podstawek czy konsol nośnych (dostępne opcjonalnie). Seria DPL jest przystosowana do pracy z wodą grzewczą według wytycznych VDI 2035 oraz mieszaninami wodno-glikolowymi o stężeniu do określonego przez producenta limitu.

Do płynnej regulacji wydajności producent oferuje sterowniki serii Wilo-Smart (SC-HVAC), które pozwalają na modulację prędkości obrotowej pompę względem aktualnego zapotrzebowania instalacji - zmniejszając zużycie energii elektrycznej nawet o kilkadziesiąt procent w porównaniu z pracą przy stałych obrotach.
