Pompa obiegowa c.o./klimatyzacja Wilo-Yonos PICO-D 30/1-8 podwójna 4230949

Elektrononicznie regulowana pompa podwójna do instalacji grzewczych i klimatyzacyjnych

Urządzenie stanowi bezdławnicową, dwusekcyjną pompę obiegową przeznaczoną do pracy w obiegach centralnego ogrzewania oraz klimatyzacji. Każda z sekcji pompowych może funkcjonować autonomicznie jako pompa główna lub rezerwowa albo współpracować w trybie równoległym - zwiększając sumaryczną wydajność instalacji w okresach szczytowego zapotrzebowania. Konstrukcja oparta na silniku synchronicznym w technologii ECM zapewnia wysoką sprawność przy minimalnym zużyciu energii elektrycznej.

Budowa i materiały

Korpus pompy wykonano z żeliwa szarego GG 20 (GJL-200), co gwarantuje odporność na ciśnienie robocze do 10 bar i trwałość w warunkach przemysłowych. Wirnik z kompozytu polipropylenowego zbrojonego włóknem szklanym charakteryzuje się odpornością na ścieranie i korozję galwaniczną - istotną przy pracy z wodą grzewczą o zmiennej twardości. Wał ze stali nierdzewnej oraz łożyska ślizgowe z węgla spiekanego impregnowanego metalem eliminują konieczność stosowania typowej dławnicy mechanicznej, redukując liczbę elementów zużywalnych i upraszczając serwis.

Zakres temperatury medium wynosi od -10 °C do 95 °C, co pozwala na zastosowanie zarówno w tradycyjnych instalacjach CO, jak i układach chłodniczych. Przyłącza gwintowane G 2" (BSPP) po stronie ssawnej i tłocznej umożliwiają montaż na rurociągach stalowych według normy DIN EN 10226-1.

Tryby pracy i charakterystyki regulacyjne

Elektroniczny układ regulacji oferuje trzy tryby pracy do wyboru przez użytkownika:

• Ciśnienie różnicowe stałe (?p-c) - utrzymuje stałą wartość ciśnienia niezależnie od aktualnego przepływu; rekomendowane do instalacji z termostatycznymi zaworami mieszającymi.
• Ciśnienie różnicowe zmienne (?p-v) - automatycznie dostosowuje ciśnienie do chwilowego zapotrzebowania; optymalne dla ogrzewania podłogowego o zmiennej charakterystyce obciążenia.
• Stała prędkość obrotowa - trzy predefiniowane krzywe charakterystyczne dla sytuacji wymagających stałej wydajności hydraulicznej.

Silnik synchroniczny ECM pracuje z prędkością obrotową od 500 do 4800 obr./min, pobierając moc od 4 W w trybie oszczędnym do 75 W przy pełnym obciążeniu. Współczynnik efektywności energetycznej EEI na poziomie ?0,23 plasuje urządzenie w najwyższej klasie sprawności - istotny parametr przy rosnących wymaganiach dyrektywy ErP.

Funkcje ochronne i obsługa

Wbudowane zabezpieczenie silnika chroni przed przeciążeniem i blokadą wirnika - typową awarią po dłuższym postoju instalacji. Funkcja automatycznego odblokowywania samoczynnie uruchamia wirnik po wykryciu oporu mechanicznego, eliminując konieczność ręcznej interwencji. Dodatkowo producent przewidział ręczne odpowietrzanie komory wirnika oraz możliwość manualnego restartu - przydatne przy pierwszym uruchomieniu lub po pracach konserwacyjnych.

Interfejs użytkownika bazuje na czytelnym wyświetlaczu LED prezentującym nastawioną wysokość podnoszenia lub prędkość obrotową oraz aktualny pobór mocy w watach i przepływ w m3/h - umożliwiając bieżącą kontrolę parametrów pracy bez dodatkowych narzędzi diagnostycznych.

Kompatybilność montażowa

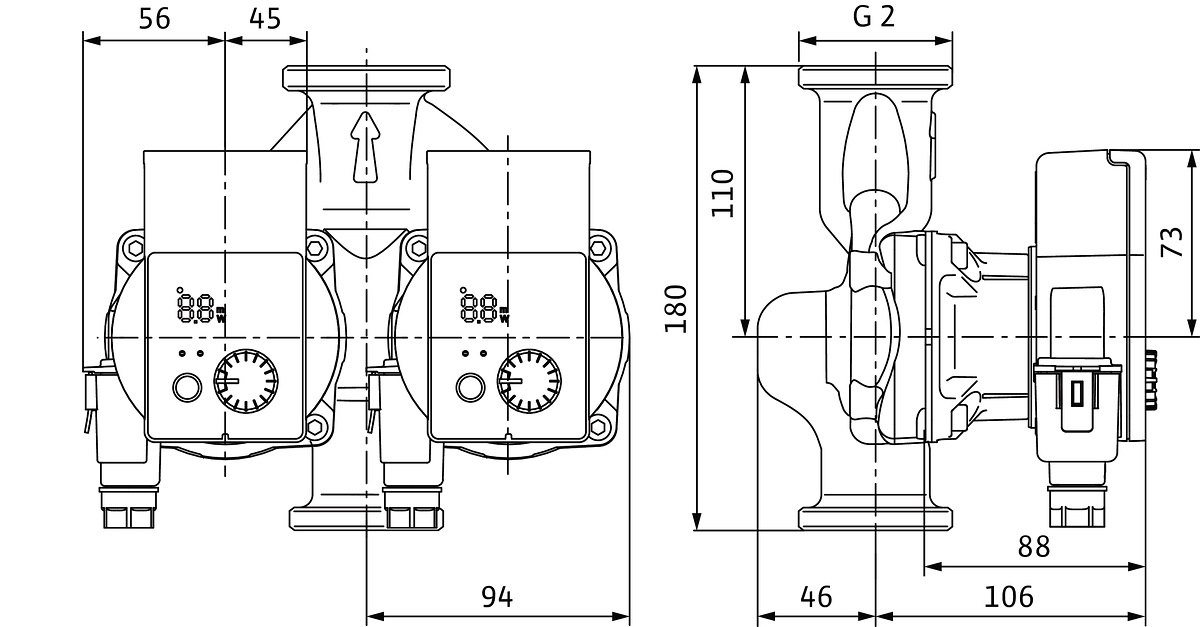

Długość montażowa 180 mm stanowi standard wymiarowy uznawany przez większość producentów pomp obiegowych - ułatwiając wymianę starszych urządzeń bez konieczności przerabiania instalacji rurowej. Producent oferuje dedykowane akcesoria adaptacyjne: zestawy gwintowane Rp11/4 × G2 do połączeń stalowych, adaptery gwintowane R umożliwiające kompensację rozstawu przy wymianie pomp starszego typu oraz pierścienie kołnierzowe RF pozwalające na korektę długości przy przejściu na przyłącza kołnierzowe.

Przełączanie awaryjne między sekcjami wymaga zastosowania zewnętrznego układu sterującego - producent rekomenduje rozbudowę o skrzynkę sterującą pozwalającą na automatyczną permutację między pracą główną a rezerwową.

Urządzenie spełnia wymagania kompatybilności elektromagnetycznej dla napędów o zmiennej prędkości według normy EN 61800-3 oraz klasy izolacji F, co potwierdza dopuszczalność eksploatacji w warunkach przemysłowych o podwyższonym poziomie zakłóceń elektromagnetycznych.
