Zabezpieczenie przed przepływem zwrotnym Rp 1 501533696

Ochrona instalacji przed niepożądanym cofaniem się medium

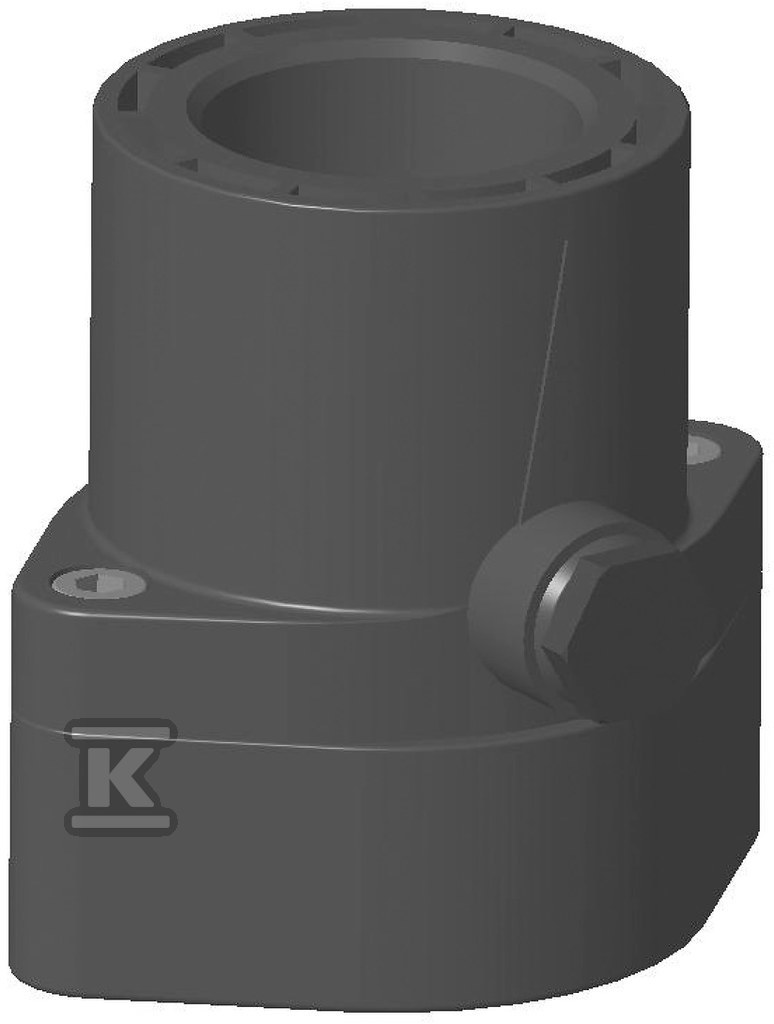

Zabezpieczenie przed przepływem zwrotnym marki WILO to kompaktowy zawór zwrotny przeznaczony do montażu w instalacjach hydraulicznych, gdzie kluczowe jest zapobieganie swobodnemu cofaniu się wody lub innego medium przez pompę po jej wyłączeniu. Działa automatycznie - otwiera się podczas prawidłowego kierunku przepływu i zamyka się natychmiast, gdy przepływ ustaje lub zmienia kierunek.

Konstrukcja i zasada działania

Rdzeniem mechanizmu jest pokrywa sprężynowa - prosty, ale skuteczny element zamykający, który nie wymaga żadnego sterowania ani zasilania zewnętrznego. Sprężyna dociska pokrywę do gniazda zaworu, gdy ciśnienie po stronie tłocznej spada poniżej ciśnienia po stronie ssawnej. Dzięki temu nawet przy niewielkim podciśnieniu wywołanym zatrzymaniem pompy szczelnie blokuje drogę powrotną medium.

Obudowa wykonana z tworzywa sztucznego zapewnia odporność na korozję oraz minimalną masę całego zespołu - całe zabezpieczenie waży zaledwie 0,5 kg. To istotna cecha przy montażu w linii rurowej, gdzie nadmierne obciążenie gwintów mogłoby prowadzić do nieszczelności.

Parametry przyłączeniowe i ciśnieniowe

Zabezpieczenie wyposażono w gwint wewnętrzny Rp 11/4" po obu stronach - zarówno na wejściu, jak i wyjściu - co pozwala na bezpośrednie wkręcenie w rurociąg lub króciec pompy bez konieczności stosowania dodatkowych przejśćek. Średnica nominalna DN32 (11/4 cala) odpowiada najpopularniejszym rozmiarom stosowanym w pompach obiegowych do instalacji centralnego ogrzewania i ciepłej wody użytkowej.

Maksymalne ciśnienie robocze wynosi PN 10, czyli 10 barów - wystarczająco dużo dla typowych instalacji domowych i komercyjnych, gdzie ciśnienie rzadko przekracza 3-4 bary.

Wymiary i kompatybilność

Parametr	Wartość
Długość	92 mm
Szerokość	75 mm
Wysokość	87 mm

Kompaktowe wymiary (długość poniżej 10 cm) umożliwiają montaż nawet w ciasnych przestrzeniach technicznych. Zabezpieczenie jest dedykowane do pomp serii TM/TMW/TMR/TS/TSW o średnicy króćca 32 mm marki WILO - producenci projektują tego typu akcesoria tak, aby pasowały do określonych modeli bez konieczności dobierania adapterów czy redukcji.

Stosowanie zaworu zwrotnego jest standardową praktyką instalacyjną wszędzie tam, gdzie przerwa w pracy pompy mogłaby spowodować niepożądany przepływ grawitacyjny lub termiczny - na przykład w pionowych instalacjach CO czy układach recyrkulacji ciepłej wody użytkowej.
