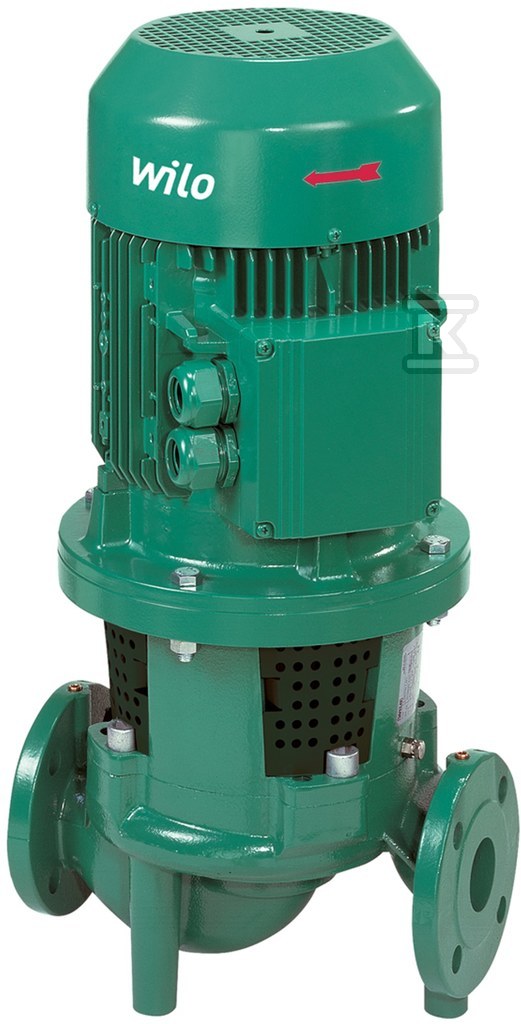

Pompa obiegowa Wilo-CronoLine-IL 100/145-11/2-IE3 2120925

Wydajne rozwiązanie dla dużych instalacji grzewczych i chłodniczych

Pompa jednostopniowa w układzie in-line przeznaczona do profesjonalnych instalacji centralnego ogrzewania oraz systemów klimatyzacji i chłodzenia. Konstrukcja kołnierzowa umożliwia prosty montaż w pionowych lub poziomych rurociągach - obie strony przyłączeniowe znajdują się na jednej osi, co eliminuje konieczność stosowania kolanek i redukcji na wielu odcinkach instalacji.

Korpus pompy wykonano z żeliwa GG 25 (GJL-250), wirnik z żeliwa GG 20 (GJL-200) - oba materiały zapewniają odporność na ciśnienie robocze do 16 bar i temperatury od -20 °C do +140 °C. To pozwala na transport zarówno zimnej wody, jak i gorących nośników ciepła oraz mieszanin wodno-glikolowych stosowanych w instalacjach niskotemperaturowych.

Konstrukcja i elementy składowe

Wirnik zamontowany jest bezpośrednio na wale silnika IEC trójfazowego o mocy 11 kW przy prędkości 2900 obr./min. Silnik spełnia klasę efektywności IE3, co oznacza niższe zużycie energii w porównaniu z silnikami IE2 - istotna cecha przy ciągłej pracy wentylatorów i pomp obiegowych w dużych obiektach komercyjnych.

Obudowa silnika wyposażona jest w fabryczne otwory odwadniające skroplinę - rozwiązanie przydatne szczególnie w warunkach wysokiej wilgotności otoczenia (praca od -15 °C do +40 °C). Powłoka kataforezyczna na korpusie zwiększa odporność korozyjną, co ma znaczenie w instalacjach przemysłowych i halach technicznych.

Przyłącza kołnierzowe DN 100 wykonano według normy EN 1092-2 z ciśnieniem znamionowym PN 16. Długość zabudowy wynosi 500 mm, a stopień ochrony obudowy IP55 pozwala na montaż w pomieszczeniach technicznych o podwyższonej wilgotności bez dodatkowej obudowy.

Parametry hydrauliczne i eksploatacja

W punkcie optymalnej pracy pompa osiąga przepływ 168,3 m3/h przy wysokości podnoszenia 174,46 kPa (~17,75 m słupa wody). Maksymalny przepływ sięga 243,9 m3/h, a maksymalna wysokość podnoszenia 22,75 m. Wskaźnik minimalnej sprawności hydraulicznej MEI = 0,4 potwierdza konkurencyjną efektywność energetyczną w całym zakresie roboczym.

Prąd znamionowy przy zasilaniu trójfazowym 400 V / 50 Hz wynosi 20,5 A. Brak sterownika obrotów oznacza pracę ze stałą prędkością - wystarczającą w instalacjach z regulacją armaturową lub wymiennikami płytowymi.

Zastosowania i kompatybilność

Pompa sprawdza się w:

• dużych kotłowniach i ciepłowniach,
• systemach wentylacji,
• instalacjach chłodniczych w obiektach przemysłowych i handlowych,
• sieciach ciepłowniczych zgodnych z wytyczną VDI 2035.

Kołnierzowe przyłącze DN 100 umożliwia integrację z rurociągami stalowymi i żeliwnymi powszechnie stosowanymi w instalacjach CO. Masa urządzenia to około 194 kg, dlatego przy planowaniu instalacji należy uwzględnić odpowiednie podparcie rurociągu przed pompą - szczególnie istotne przy pionowym kierunku przepływu medium przez urządzenie o takiej masie.
