Pompa obiegowa Wilo-CronoLine-IL 80/110-3/2-IE3 2120910

Konstrukcja inline do instalacji w ciągu rurociągu

Jednostopniowa pompa odśrodkowa z dławicowym uszczelnieniem wału, zaprojektowana w układzie inline - oba przyłącza znajdują się na jednej osi, co pozwala na montaż bezpośrednio w poziomym odcinku rurociągu lub na fundamencie. Ta cecha konstrukcyjna znacząco upraszcza projektowanie instalacji i redukuje liczbę kolan potrzebnych do poprowadzenia przewodów.

Konstrukcja monoblokowa z żaluzją (lantern) i silnikiem kołnierzowym IEC o sztywno połączonym wale zapewnia niskie wibracje i niski poziom hałasu podczas pracy ciągłej. Wymuszony obieg czynnika przez wirnik oraz dwukierunkowe dławicowe uszczelnienie bellows gwarantują szczelność niezależnie od kierunku obrotów wirnika - to istotne przy uruchamianiu i zmianach kierunku przepływu w instalacji.

Korpus pompy wykonano z żeliwa GG 25 (EN-GJL-250), wirnik z żeliwa GG 20 (EN-GJL-200). Wał ze stali nierdzewnej 1.4122 współpracuje z uszczelnieniem mechanicznym AQEGG, które jest wymuszane przepływem medium - rozwiązanie to wydłuża żywotność uszczelnienia nawet przy pracy z wodą grzewczą o wysokiej temperaturze.

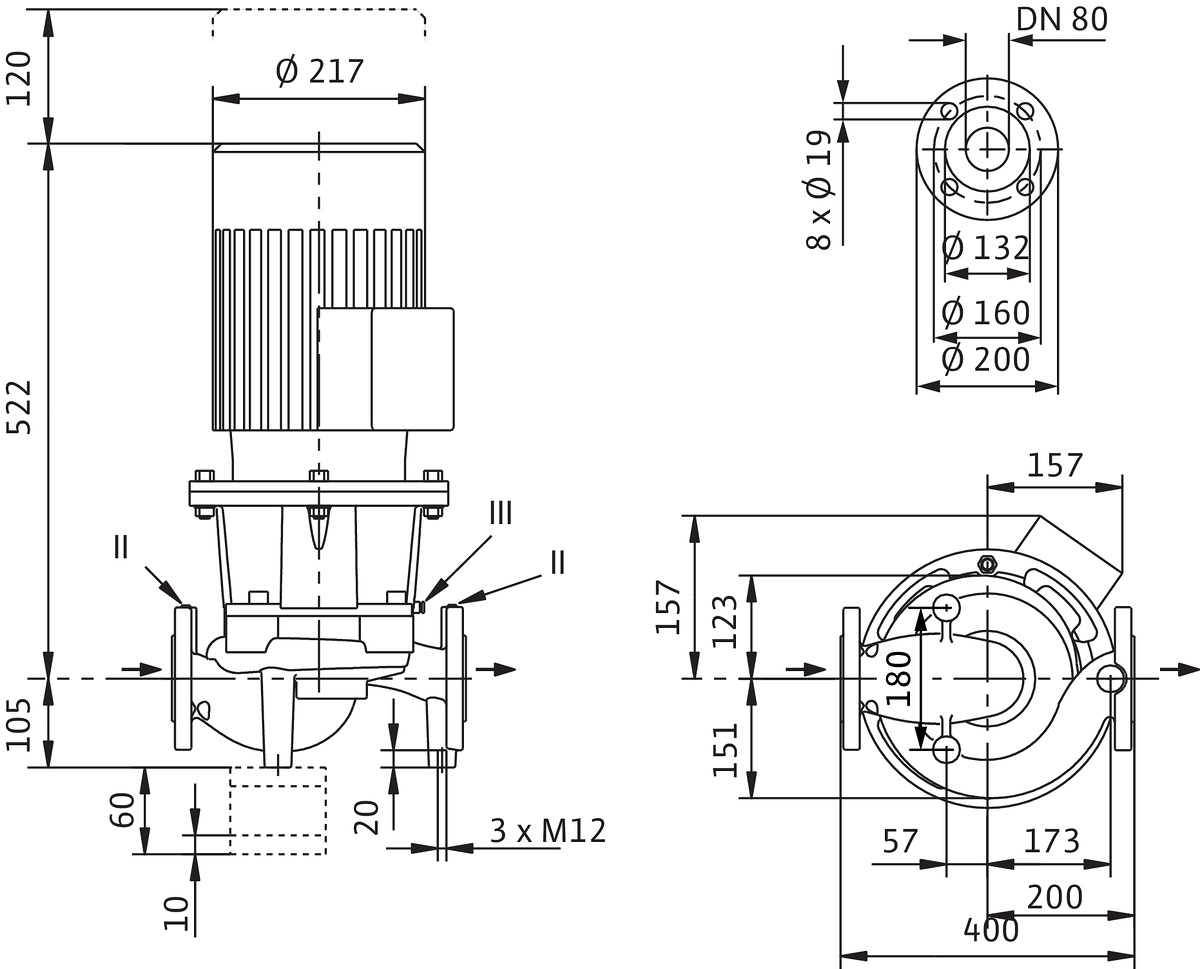

Kołnierze przyłączeniowe DN 80 wykonano wg normy EN 1092-2, klasa ciśnienia PN 16 - standardowe połączenie pasujące do większości instalacji przemysłowych i komercyjnych. Długość zabudowy wynosi 400 mm, a fabryczne otwory gwintowane R 1/8 umożliwiają podłączenie czujników ciśnienia bez dodatkowych przejść.

Parametry pracy i charakterystyka hydrauliczna

Silnik trójfazowy o mocy 3 kW (P2) pracuje z prędkością 2900 obr./min, co przy częstotliwości sieciowej 50 Hz odpowiada dwóm biegunom. Klasa efektywności energetycznej IE3 oznacza spełnienie wymagań dyrektywy ErP dla pomp wodnych - silnik zużywa mniej energii niż konstrukcje IE1 czy IE2 o porównawczej mocy.

Zakres temperatur pracy wynosi od -20°C do +140°C, co pozwala na stosowanie pompy zarówno w instalacjach chłodniczych i klimatyzacyjnych, jak i w systemach grzewczych wysokotemperaturowych. Maksymalne ciśnienie robocze 16 bar zapewnia kompatybilność z większością instalacji centralnego ogrzewania i chłodzenia w budynkach komercyjnych oraz obiektach przemysłowych.

Przepływ nominalny w punkcie optymalnym (BEP) to 82,31 m3/h, a wysokość podnoszenia przy tym przepływie osiąga 100,03 kPa (ok. 10,2 m słupa wody). Maksymalna wysokość podnoszenia wynosi 12,97 m, a maksymalny przepływ 90,57 m3/h. Wskaźnik minimalnej sprawności MEI na poziomie 0,4 spełnia wymagania rozporządzenia Komisji Europejskiej dotyczącego ekoprojektu dla pomp wodnych - im wyższy MEI, tym bardziej efektywna hydraulika.

Zastosowania i kompatybilność medium

Pompa obsługuje wodę systemów grzewczych (wg VDI 2035), wodę glikolową przy udziale glikolu do 40% objętościowo oraz wodę chłodniczą i lodową bez substancji ściernych. Zakres temperatur pracy ciągłej od -20°C do +140°C sprawia, że sprawdza się zarówno przy rozruchu kotłów wysokotemperaturowych, jak i w układach chłodzenia procesowego.

Praca z olejem termalnym wymaga osobnego zamówienia - standardowe uszczelnienie AQEGG nie jest przeznaczone do tego medium.

Stopień ochrony IP55 pozwala na instalację zarówno w pomieszczeniach zamkniętych, jak i częściowo na zewnątrz budynków (przy zachowaniu warunków eksploatacyjnych). Temperatura otoczenia może wynosić od -15°C do +40°C - poniżej tej granicy konieczne jest zabezpieczenie przed nadmiernym ochłodzeniem silnika.

Ochrona przed korozją i dostępność serwisowa

Wysoka ochrona antykorozyjna wynika z kataforezycznego powleczenia powierzchni - standardowe rozwiązanie Wilo stosowane we wszystkich pompach serii CronoLine. Powłoka kataforetyczna penetruje trudno dostępne miejsca konstrukcji, co zapewnia równomierną ochronę nawet tam, gdzie tradycyjne malowanie nie dociera.

Silniki oraz uszczelnienia mechaniczne są standardowymi komponentami dostępnymi globalnie według specyfikacji Wilo - awaria nie wymaga oczekiwania na dedykowaną część zamienną ani specjalistycznej interwencji producenta. Nogi korpusu z otworami gwintowanymi ułatwiają mocowanie pompy przy montażu na fundamencie lub konsolach nośnych.

Instalacja możliwa jest jako:

• montaż bezpośrednio na rurociągu (przy mocy silnika ?15 kW),
• montaż na konsolach fundamentowych,
• konfiguracje specjalne.

Dla mocy silnika do 3 kW dostępne jest zasilanie 230 V ? /400 V Y; od 4 kW wymagane jest zasilanie 400 V ? /690 V Y - informacja istotna przy projektowaniu rozdzielni elektrycznej.

Zgodność z normami i dyrektywami

Pompa spełnia wymagania dyrektywy ErP dotyczącej ekoprojektu pomp wodnych oraz posiada certyfikat klasy efektywności IE3 dla silnika trójfazowego IEC zgodnie z normą międzynarodową dla silników elektrycznych.
