Pompa obiegowa c.o./klimatyzacja Wilo-Stratos GIGA 50/1-44/3,2 2170120

od 1 szt.22 538,93 zł
brutto / szt.
na zamówienie
Indeks Onninen:CEQ697
Indeks producenta:2170120
EAN:4048482750170
Opakowania zbiorcze:1 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Częstotliwość: 50/60 Hz

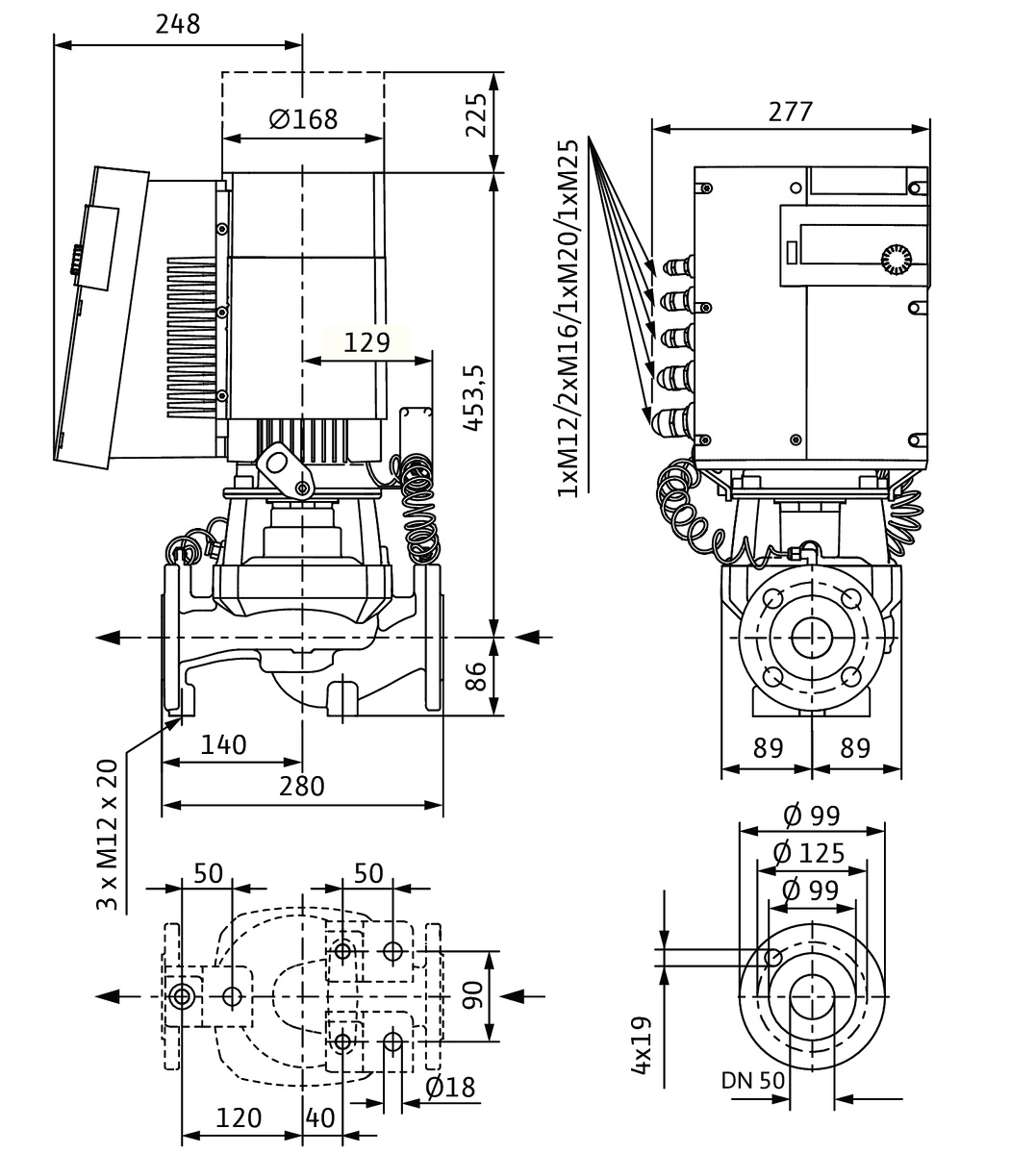

Długość połączenia 1: 140 mm
Długość wbudowania: 280 mm
Gatunek materiału: Żeliwo GG 25 (GJL-250)
Gatunek materiału korpusu pompy: Żeliwo GG 25 (GJL-250)
Gatunek materiału wirnika: PP-GF
Klasa ciśnienia kołnierza: PN 16
Klasa ciśnienia kołnierza przyłącza wlotowego: PN 16
Klasa ciśnienia kołnierza przyłącza wylotowego: PN 16
Klasa ciśnienia urządzenia: PN 16
Klasa efektywności energetycznej silnika: IE5
Klasa izolacji wg IEC: F
Kształt końcówki: Okrągły
Liczba faz: 3
Maks. ciśnienie robocze: 16 bar
Maks. temperatura medium (ciągła): 140 °C
Maks. wydajność (maks. przepływ): 55.46 m3/h
Maks. wysokość podnoszenia: 43.85 m
Materiał korpusu: Żeliwo
Materiał korpusu pompy: Żeliwo
Materiał wirnika: Polipropylen (PP)
Minimalna temperatura medium (ciągła): -20 °C
Moc oddawana silnika (P2): 3.2 kW
Napięcie łączeniowe: 3 x 400 V
Obsługa protokołu BACnet IP: nie
Obsługa protokołu BACnet MS/TP: nie
Obsługa protokołu CAN/CANOpen: nie
Obsługa protokołu KNX: nie
Obsługa protokołu LIN Bus: nie
Obsługa protokołu LON/LONWorks: nie
Obsługa protokołu PROFIBUS: nie
Obsługa protokołu PROFINET IO: nie
Obsługa protokołu RS-232: nie
Obsługa protokołu RS-485: nie
Pobór mocy przez pompę (solpump): 3700 W
Pobór mocy silnika (P1): 3.7 kW
Podwójna pompa: nie
Prąd znamionowy: 6.5 A
Prędkość obrotowa: 4600 1/min
Przepływ nominalny (BEP): 30.53 m3/h
Przyłącze od strony wlotowej: Kołnierz
Przyłącze po stronie wylotowej: Kołnierz
Radio standard 2G / 3G / 4G: nie
Rodzaj połączenia: Kołnierz
Rodzaj przyłącza wlotowego: EN 1092-2
Rodzaj przyłącza wylotowego: EN 1092-2
Rozmiar przyłącza korpusu pompy: DN 50
Samozasysanie: nie
Silnik standardowy: nie
Standard komunikacji bezprzewodowej 2G / 3G / 4G: nie
Standard komunikacji bezprzewodowej 5G: nie
Standard komunikacji bezprzewodowej Bluetooth: nie
Standard komunikacji bezprzewodowej WLAN 802.11: nie
Standard motor: nie
Stopień ochrony (IP): IP55
Szerokość 1: 140 mm
Średnia temperatura (praca ciągła): -20 ... 140 °C
Średnica nominalna: DN 50
Średnica nominalna przyłącza od strony wlotowej: DN 50
Średnica nominalna przyłącza od strony wylotowej: DN 50
Średnica zewnętrzna przyłącza od strony wylotowej: 50 mm
Temperatura otoczenia: 0 ... 40 °C
Układ komunikacji: Przygotowany
Wskaźnik minimalnej sprawności (MEI): 0.7
Wysokość podnoszenia przy przepływie nominalnym (BEP): 298.32 kPa
Wysokość pompy: 388 mm
Zakres napięcia znamionowego: 400 ... 400 V

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga/obj:0,58 m / 0,4 m / 0,5 m / 44 kg / 0,116 m3
Kod celny:84137059

Pompa obiegowa c.o./klimatyzacja Wilo-Stratos GIGA 50/1-44/3,2 2170120

Wysokoefektywna pompa przemysłowa dla instalacji HVAC

Linia Stratos GIGA to odpowiedź niemieckiego producenta na rosnące wymagania efektywności energetycznej w instalacjach przemysłowych i komercyjnych. Pompa obiegowa Wilo-Stratos GIGA 50/1-44/3,2 należy do kategorii wysokoefektywnych pomp liniowych (inline) z elektronicznie komutowanym silnikiem i suchym wirnikiem - konstrukcja ta sprawdza się tam, gdzie konwencjonalne pompy obiegowe osiągają granice swoich możliwości.

Przeznaczenie urządzenia obejmuje systemy ogrzewania (zgodne z VDI 2035), klimatyzację, chłodzenie przemysłowe oraz instalacje z wodą lub mieszaninami woda-glikol bez substancji abrazyjnych. Konstrukcja jednoetapowego niskiego sprężu odśrodkowego z trzpieniem w jednej linii umożliwia szybki montaż bezpośrednio w ciągu rurociągu - krótki wał i symetryczne ustawienie króćców DN50 po obu stronach korpusu eliminują konieczność stosowania kolanek czy przejśćek.

Konstrukcja i parametry hydrauliczne

Korpus pompy wykonano z żeliwa GG25 (EN-GJL-250) z powierzchniową obróbką kataforezą - to standardowe zabezpieczenie antykorozyjne stosowane przez producenta we wszystkich modelach tej serii. Wirnik z tworzywa PPS-GF40 (polipropylen wzmacniany włóknem szklanym) pracuje na wale ze stali nierdzewnej 1.4122, a uszczelnienie stanowi ślizgowe zamknięcie czołowe AQ1EGG.

Pod względem wydajności urządzenie osiąga maksymalną wysokość podnoszenia 43,85 m przy zamkniętej przerw? (Q=0), przepływ nominalny wynosi 30,53 m3/h w punkcie optymalnej pracy, a przy pełnym otwarciu ciśnienia może przepompować nawet 55,46 m3/h. Ciśnienie robocze PN16 oznacza dopuszczalne obciążenie 16 bar do +120°C; przy temperaturze +140°C maksymalne ciśnienie spada do 13 bar. Medium może mieć temperaturę od -20°C aż po +140°C, co pozwala na stosowanie pompy zarówno w instalacjach chłodniczych, jak i wysokotemperaturowych systemach grzewczych. Długość zabudowy wynosi zaledwie 280 mm, co czyni pompę kompaktową nawet w ciasnych rozdzielniach cieplnych czy kotłowniach.

Silnik IE5 i elektronika regulacyjna

Serce układu stanowi elektronicznie komutowany silnik (EC motor) o mocy P2 = 3,2 kW (pobór P1 = 3,7 kW), pracujący przy napięciu trójfazowym 3~400 V / 50 Hz. Urządzenie osiąga prędkość do 4600 obr/min i charakteryzuje się klasą efektywności IE5 według IEC 60034-30-2 - to poziom przewyższający wymagania normy IE4 dla silników synchronicznych.

Indeks minimalnej sprawności MEI ? 0,7 potwierdza wysoką wydajność hydrauliczną samego wirnika. Producent deklaruje trzykrotnie szerszy zakres regulacji w porównaniu ze standardowymi pompami elektronicznie regulowanymi - praktyczna korzyść polega na lepszym dopasowaniu parametrów do zmiennych warunków eksploatacyjnych.

Panel sterowania „czerwony guzik" umożliwia wybór trybu regulacji ?p-c (stały differential ciśnienia), ?p-v (zmienny differential ciśnienia), PID lub tryb ręczny z stałą prędkością obrotową. Operator może konfigurować parametry robocze, kasować błędy oraz odczytywać na wyświetlaczu aktualne wartości - pobór mocy, status pracy czy ilość przepracowanych godzin. Zintegrowana pełna ochrona silnika KLF z elektronicznym wyłącznikiem eliminuje ryzyko uszkodzenia przy przeciążeniu czy blokadzie wału.

Komunikacja i integracja z BMS

Pompa jest fabrycznie przygotowana do rozbudowy o interfejsy komunikacyjne - gniazdo pozwala na podłączenie modułów IF-MODBUS/BACnet/CAN/PLR/LON umożliwiających integrację z automatyką budynkową BMS. Dla obsługi serwisowej dostępny jest port na podczerwień do bezprzewodowej komunikacji z IR-monitorem lub kartą pamięci IR.

Dwa konfigurowalne przekaźniki SSM/SBM sygnalizują stany awarii lub normalnej pracy - wystarczy podłączyć je do nadrzędnego systemu sterowania lub panelu operatorskiego.

Materiały eksploatacyjne i serwis

Producent zapewnia pełną dokumentację serwisową oraz dostępność części zamiennych - silnik, korpus pompy, wirnik i uszczelnienie ślizgowe dostępne są jako oddzielne pozycje katalogowe. Wymiana tych podzespołów nie wymaga specjalistycznego sprzętu - konstrukcja blokowa umożliwia demontaż bezpośrednio na miejscu instalacji.

Stopień ochrony IP55 pozwala na montaż w pomieszczeniach technicznych bez dodatkowej obudowy; temperatura otoczenia może wynosić od 0°C do +40°C. Masa własna urządzenia to około 42 kg, co przy kompaktowych wymiarach ułatwia transport i instalację nawet jednoosobową przy użyciu podnośnika.
