Pompa obiegowa Wilo-Stratos GIGA 50/1-50/4,2 2170119

Wysokowydajna pompa suchobieżna do wymagających instalacji

Pompa obiegowa Wilo-Stratos GIGA to pojedyncza, jednoetapowa pompa niskiego ciśnienia w konstrukcji suchobieżnej z silnikiem EC klasy efektywności IE5 według normy IEC 60034. Urządzenie wyposażone jest w elektroniczną regulację mocy i przeznaczone do pracy w instalacjach centralnego ogrzewania (zgodnie z VDI 2035), klimatyzacyjnych oraz chłodniczych - zarówno z wodą czystą, jak i mieszaninami woda-glikol bez substancji ściernych.

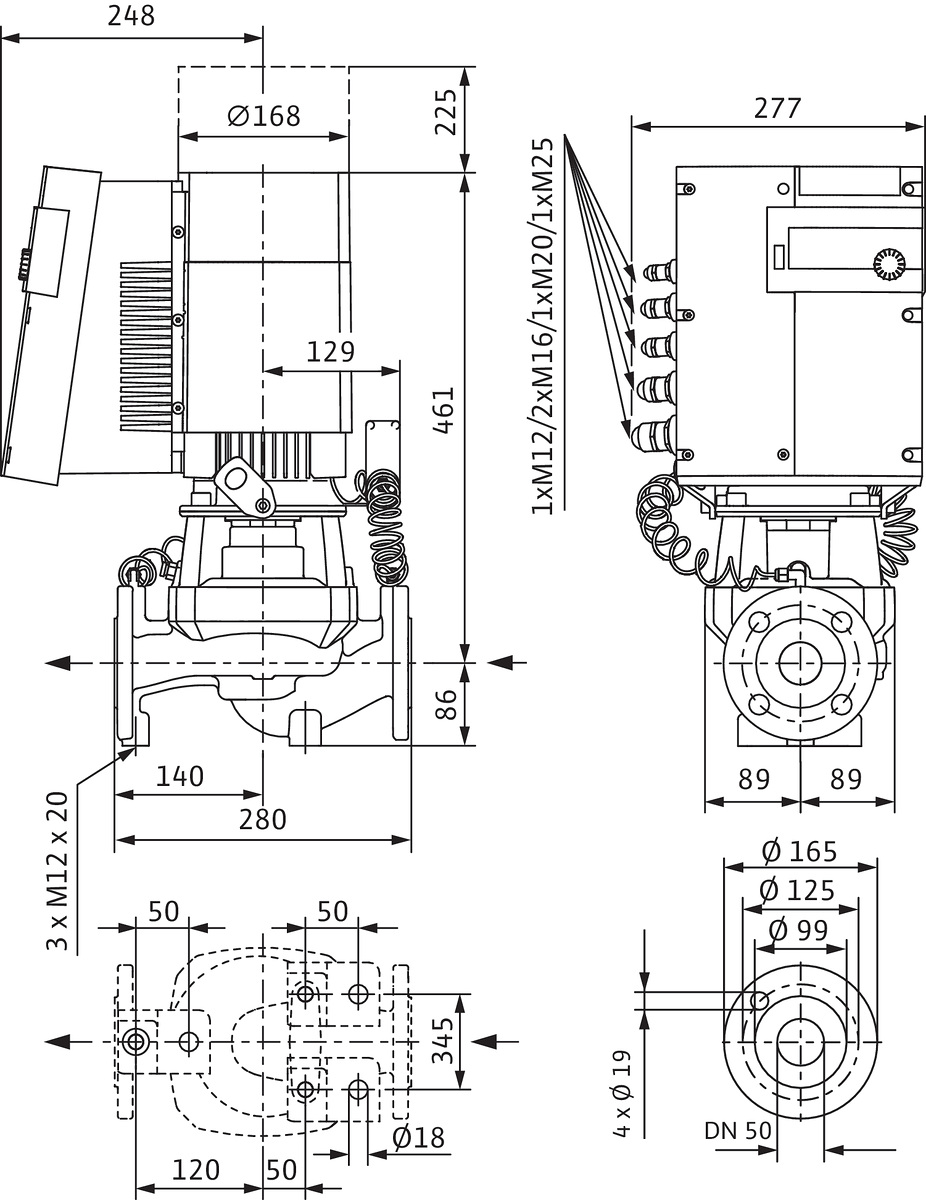

Konstrukcja oparta na niepodzielonej wale w układzie blokowym oraz spiralna obudowa typu inline sprawiają, że króćce ssący i tłoczny znajdują się na jednej osi - to ułatwia montaż w ciasnych przestrzeniach technicznych i eliminuje konieczność stosowania kolanek wyrównawczych. Korpus pompy wykonano z żeliwa GG 25 (GJL-250) z seryjną powłoką katoforetyczną na korpusie i kołnierzu silnika, co zwiększa odporność na korozję w warunkach podwyższonej wilgotności. Wirnik z polipropylenu wzmacnianego włóknem szklanym (PP-GF) dobrze znosi obecność glikolu - do 40% objętościowo przy temperaturze medium do +40°C oraz do 50% przy temperaturze do +120°C.

Parametry robocze i możliwości hydrauliczne

Maksymalna wysokość podnoszenia sięga 50,18 m, a przepływ nominalny przy punkcie pracy wynosi 31,8 m3/h - szczytowo urządzenie osiąga 61,56 m3/h. Ciśnienie robocze dopuszczalne to 16 bar, co pozwala na stosowanie w średnich i większych instalacjach przemysłowych oraz komercyjnych. Zakres temperatur pracy ciągłej mieści się między -20°C a +140°C, dzięki czemu pompa sprawdza się zarówno w systemach chłodniczych, jak i ciepłowniczych.

Silnik trójfazowy o mocy P2 = 4,2 kW (pobór P1 = 4,8 kW) pracuje z prędkością obrotową do 4600 obr./min, osiągając klasę izolacji F i pobór prądu 7,9 A przy napięciu nominalnym 400 V. Wskaźnik minimalnej sprawności MEI na poziomie 0,7 potwierdza wysoką efektywność hydrauliczną samego wirnika.

Systemy regulacji i komunikacja

Obsługa odbywa się przez panel zielony przycisk z wyświetlaczem LCD pokazującym tryb pracy, wartość zadaną (np. ciśnienie różnicowe lub obroty), błędy i ostrzeżenia oraz dane eksploatacyjne - czas pracy i zużycie energii. Dostępne są cztery główne tryby regulacji:

• dp-c - stała różnica ciśnień,
• dp-v - zmienna różnica ciśnień,
• regulacja PID,
• n-constant - stała prędkość obrotowa.

Fabrycznie urządzenie jest przygotowane do rozbudowy o interfejsy komunikacyjne poprzez moduły IF (Modbus, BACnet, LONWorks, CANOpen), co umożliwia integrację z systemami BMS budynków komercyjnych i przemysłowych.

Stopień ochrony IP55 oraz dopuszczalna temperatura otoczenia 0-40°C pozwalają na instalację zarówno w kotłowniach zamkniętych, jak i przestrzeniach technicznych bez specjalnej wentylacji. Dla wersji z fabrycznym czujnikiem ciśnienia różnicowego (oznaczenie ...R1) dostępne są punkty pomiarowe R 1/8 umożliwiające podłączenie zewnętrznego manometru kontrolnego.

Materiały eksploatacyjne i serwis

Gleitringdichtung (uszczelnienie mechaniczne) standardowo przystosowane jest do pracy z wodą i mieszaninami glikolowymi do +140°C. Przy mediach odbiegających składem od wody lub przy stężeniach glikolu powyżej 40% przy temperaturze >+40°C należy zamówić alternatywne uszczelnienie - informacja istotna przy projektowaniu instalacji przemysłowych przetłaczających nośniki ciepła inne niż typowa mieszanka wodno-glikolowa.

Dla ułatwienia konserwacji dostępne są zestawy konsol do mocowania fundamentowego oraz akcesoria diagnostyczne: IR-monitor i IR-stick pozwalające na odczyt parametrów pracy bez fizycznego dostępu do panelu sterowania - przydatne przy serwisowaniu pomp zamontowanych w trudno dostępnych lokalizacjach.
