Pompa obiegowa Wilo-VeroLine IP-E 32/95-0,55/2-IE4 2158810

Konstrukcja inline do instalacji między rurociągami

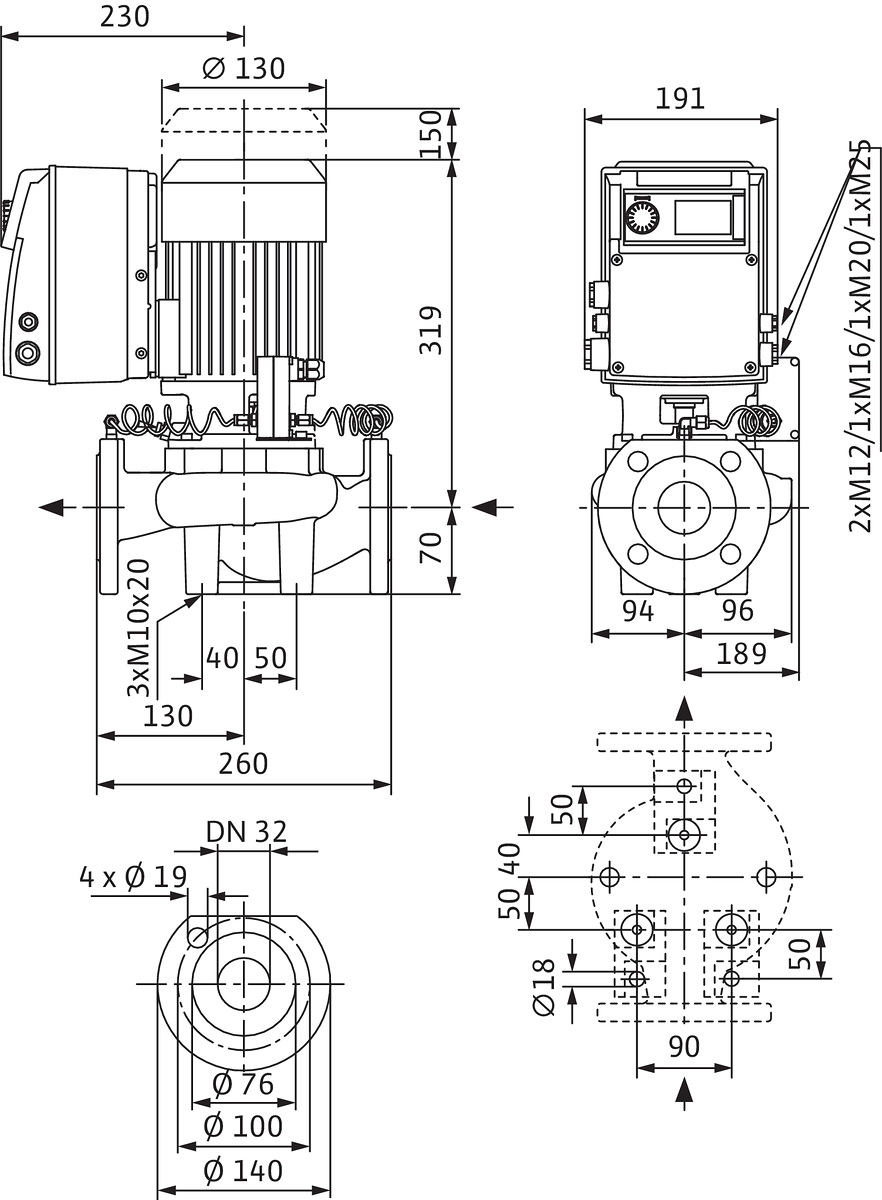

Jednostopniowa pompa odśrodkowa niskiego ciśnienia w wykonaniu inline oznacza, że obie końcówki pompy - ssąca i tłoczna - leżą na jednej osi prostej. Takie rozwiązanie pozwala zamontować ją bezpośrednio w rurociągu jako odcinek przewodu, co eliminuje potrzebę stosowania kolanek, trójników czy dodatkowych podpór konstrukcyjnych. Długość zabudowy wynosi 260 mm, a przyłącza kołnierzowe DN 32 wykonane wg normy EN 1092-2 umożliwiają szybki i szczelny montaż w istniejących instalacjach.

Korpus pompy wykonano z żeliwa GG 25 (EN-GJL-250) z powłoką kataforezyczną nakładaną standardowo na korpus i kołnierz silnika - to zabezpieczenie przed korozją ma znaczenie szczególnie w instalacjach wodnych, gdzie wilgoć i ewentualne skropliny są nieuniknione. Wirnik z polipropylenu wzmocnionego włóknem szklanym (PP-GF) dobrze znosi przepompowywanie wody grzewczej i mieszanin wodno-glikolowych o stężeniu do 40% objętościowo (przy temperaturze do +40°C). Wał ze stali nierdzewnej 1.4021 tworzy jednolitą konstrukcję z wirnikiem - eliminuje to punkt potencjalnego zużycia występujący w pompach z oddzielnym wałem i sprzęgłem.

Maksymalne ciśnienie robocze 10 bar i zakres temperatur od -20°C do +120°C sprawiają, że pompa sprawdza się zarówno w typowych instalacjach CO w budynkach mieszkalnych i użyteczności publicznej, jak i w układach chłodniczych czy przemysłowych.

Regulacja elektroniczna i tryby pracy

Wbudowany falownik częstotliwości pozwala na płynną regulację prędkości obrotowej silnika - bezstopniową, co oznacza precyzyjne dopasowanie wydajności do aktualnego zapotrzebowania instalacji. Do wyboru są cztery podstawowe tryby regulacji:

• ?p-c - stała różnica ciśnień: pompa utrzymuje stałą wartość ciśnienia na tłoczeniu niezależnie od chwilowego przepływu; sprawdza się w instalacjach z niewielkimi zmianami oporów,
• ?p-v - zmienna różnica ciśnień: pomp automatycznie obniża docelową różnicę ciśnień przy malejącym przepływie; optymalne rozwiązanie dla rozbudowanych sieci grzewczych z termostatycznymi zaworami regulacyjnymi,
• PID - regulator PID umożliwiający integrację z zewnętrznym systemem automatyki BMS,
• n = const - stała prędkość obrotowa; tryb awaryjny lub gdy wymagana jest stała wydajność.

Producent wyposażył pompę we wszystkie niezbędne interfejsy do komunikacji i integracji z systemami zarządzania budynkiem. Analogowe wejścia sterujące obsługują sygnały 0-10 V, 2-10 V, 0-20 mA oraz 4-20 mA, co pozwala na podłączenie zarówno prostych regulatorów DDC, jak i zaawansowanych systemów automatyki. Na pokładzie znajduje się również gniazdo na moduły komunikacyjne Wilo IF-Module - dostępne są wersje Modbus, BACnet, CAN, PLR oraz LON. Interfejs podczerwieni umożliwia bezprzewodową komunikację serwisową z urządzeniami IR-Stick lub IR-Monitor.

Dla instalacji wymagających większej wydajności przewidziano tryb pracy dwupompowej - można zestawić dwa egzemplarze tej pompy lub użyć dedykowanego sytemu główny/rezerwowy z automatycznym przełączaniem co 24 godziny. W trybie równoległym drugi wirnik uruchamia się tylko przy szczytowym obciążeniu.

Silnik IE4 i eksploatacja

Silnik trójfazowy o mocy 0,55 kW (P2) pracuje z prędkością 2900 obr./min przy zasilaniu 3~400 V / 50-60 Hz. Klasa efektywności energetycznej IE4 (Super Premium) oznacza znacznie niższe zużycie energii w porównaniu do silników standardowych IE3 - różnica przekłada się na realne oszczędności przy wielogodzinnej pracy ciągłej charakterystycznej dla instalacji CO.

Wskaźnik minimalnej sprawności MEI wynoszący 0,4 potwierdza efektywność hydrauliczną samej pompy. Maksymalna wysokość podnoszenia to 12,1 m, a przy nominalnym punkcie pracy przepływ osiąga 9,5 m3/h. Producent dopuszcza glicol jako domieszkę do wody w stężeniu od 20 do 40% objętościowo, co jest istotne przy użytkowaniu pomp w instalacjach solarnych lub tam gdzie nośnik ciepła wymaga ochrony przed zamarzaniem.

Stopień ochrony obudowy IP55 zapewnia pyłoszczelność oraz ochronę przed strumieniem wody - pompę można montować nawet w pomieszczeniach technicznych o podwyższonej wilgotności czy zapyleniu. Temperatura otoczenia dopuszczalna podczas pracy mieści się w zakresie 0-40°C.

Pełna ochrona silnika jest realizowana przez wbudowaną elektronikę falownika - nie wymaga dodatkowych urządzeń zewnętrznych ani zabezpieczeń termicznych montowanych w rozdzielnicy. Wyświetlacz LCD pokazuje aktualny tryb pracy, nastawioną wartość zadaną oraz ewentualne błędy czy ostrzeżenia; konfiguracja parametrów odbywa się za pomocą jednego przycisku na panelu operatorskim bez konieczności użycia komputera czy specjalistycznego oprogramowania.

Zgodność elektromagnetyczna spełnia wymagania normy EN 61800-3:2018 dla strefy przemysłowej bez konieczności stosowania dodatkowych filtrów czy ekranowania.
