Pompa obiegowa Wilo-VeroLine-IPL 50/105-0,12/4 2150344

Jednostopniowa pompa wirowa do instalacji na rurociągu

Seria VeroLine-IPL to jedna z podstawowych linii pomp obiegowych w ofercie Wilo - niemieckiego producenta z tradycją sięgającą początku XX wieku. Konstrukcja inline oznacza, że pompa montowana jest bezpośrednio na rurociągu (w linii), co eliminuje potrzebę stosowania kolan i redukcji po drodze - instalacja staje się przez to bardziej zwarta i wymaga mniej miejsca niż w przypadku pomp samozasysających czy membranowych.

Model IPL 50/105 osiąga przepływ maksymalny na poziomie 16,3 m3/h przy wysokości podnoszenia do 3,58 m. Przy przepływie nominalnym (BEP) wysokość podnoszenia wynosi około 25 kPa, co przekłada się na sprawność hydrauliczną sięgającą optymalnego punktu pracy. Takie parametry pozycjonują tę pompę jako jednostkę o średniej wydajności - idealnie dopasowaną do średnich instalacji grzewczych i chłodniczych w budynkach komercyjnych lub przemysłowych.

Praca w zakresie temperatur od -20 °C do +120 °C pozwala na wykorzystanie pompy zarówno w instalacjach zimnowodnych (klimatyzacja, chłodzenie), jak i wysokotemperaturowych (centralne ogrzewanie, bojlery). Maksymalne ciśnienie robocze 10 bar przy kołnierzach DN 50 / PN 10 zapewnia kompatybilność ze standardowymi rurociągami stalowymi i żeliwnymi stosowanymi w kotłowniach i rozdzielniach ciepła.

Silnik trójfazowy i charakterystyka pracy

Jednostka napędowa to silnik trójfazowy 3~400 V / 50 Hz o mocy znamionowej P2 = 0,12 kW. Prąd znamionowy wynosi 0,34 A, a prędkość obrotowa - stabilne 1500 obr/min (4-biegunowy). Tolerancja napięcia ±10% daje pewność działania nawet przy niewielkich wahaniach w sieci zasilającej.

Sprawność silnika przy pełnym obciążeniu osiąga 69,7%, co przy tej klasie mocy jest wynikiem poprawnym - choć nie rekordowym. Klasa efektywności energetycznej IE2 oznacza standardowe sprawności europejskie dla silników małej mocy; bardziej wymagający projektant może szukać IE3 tam, gdzie rachunki za energię są kluczowe. Współczynnik mocy cos ? = 0,72 pozwala na kompensację mocy biernej w większych zespołach pompowych.

Stopień ochrony IP55 zapewnia pyłoszczelność oraz ochronę przed strumieniami wody z dowolnego kierunku - pompa sprawdza się w kotłowniach przemysłowych i pomieszczeniach technicznych o podwyższonej wilgotności. Izolacja klasy F dopuszcza temperaturę uzwojeń do 155 °C.

Konstrukcja i materiały

Korpus pompy wykonano z żeliwa szarego GG 25 (GJL-250) - materiału odpornego na ciśnienie wewnętrzne i powszechnie stosowanego w armaturze ciśnieniowej. Latarnia oraz korpus pokryte są powłoką kataforetyczną (KTL), która znacząco podnosi odporność korozyjną w wilgotnym środowisku kotłowni.

Wirnik wykonano z tworzywa sztucznego - polipropylenu wzmacnianego włóknem szklanym (PP-GF / PPE/PS-GF30). Konstrukcja wirnika redukuje zjawisko kawitacji przy zmiennych warunkach ssania. Wał pompy wykonano ze stali nierdzewnej, co zapewnia trwałość w kontakcie z wodą i glikolem.

Uszczelnienie wału stanowi tandemowy mechaniczny uszczelniacz typu AQ1EGG - konstrukcja niezależna od kierunku obrotów z wymuszonym opływem. Oznacza to prostszą eksploatację i wymianę niż w przypadku uszczelnień jednokierunkowych; instalator nie musi sprawdzać strony napędowej przy montażu.

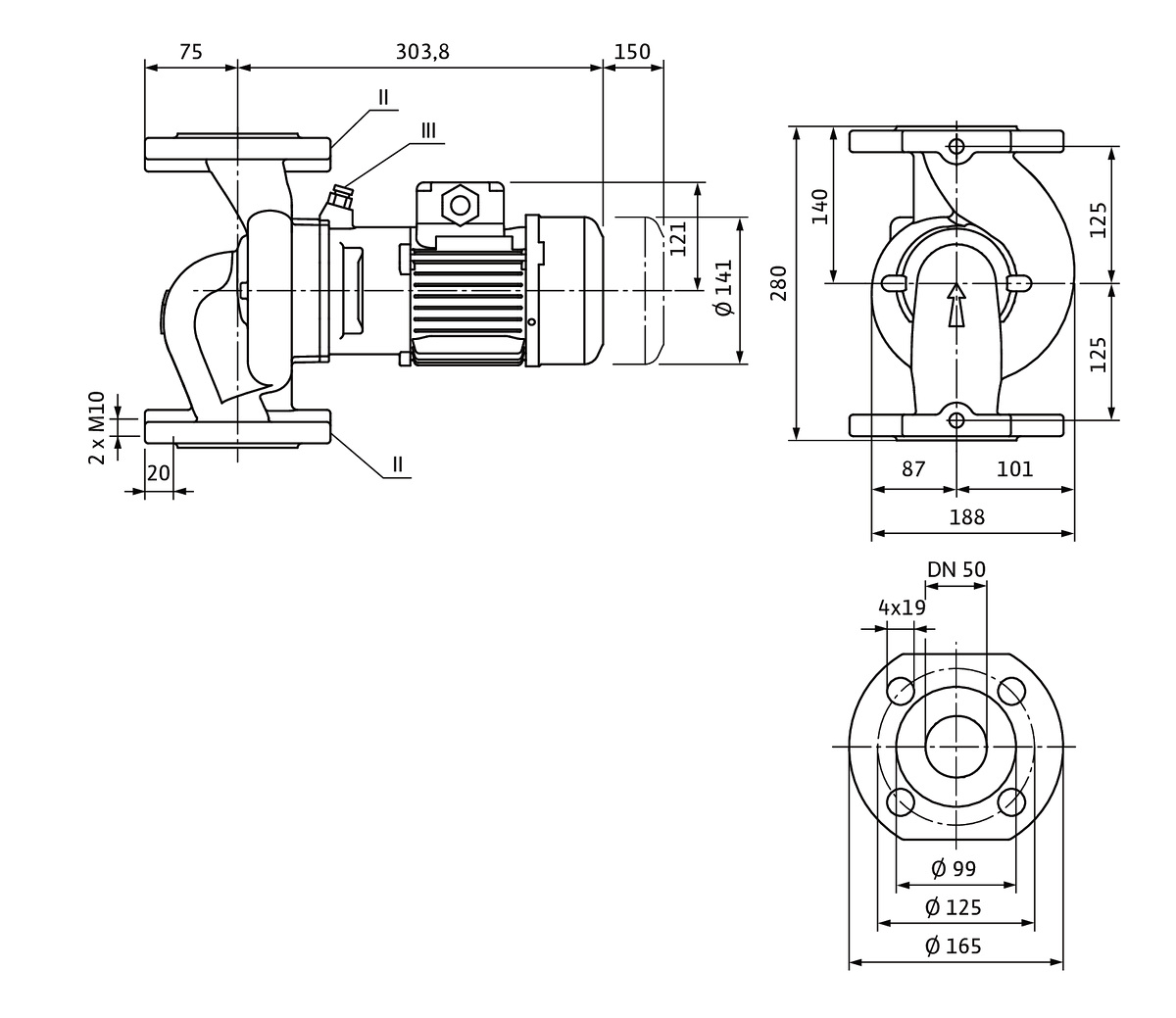

Kołnierze obustronne DN 50 wykonane są według normy EN 1092-2, co gwarantuje zgodność z większością kołnierzy armaturowych dostępnych na rynku europejskim. Długość montażowa wynosząca 280 mm ułatwia wymianę pomp innych producentów o zbliżonych gabarytach - szczególnie istotne przy modernizacjach starszych kotłowni.

Hałas i warunki eksploatacyjne

Poziom mocy akustycznej to 50 dB(A), a ciśnienia akustycznego w odległości 1 metra - około 36 dB(A). Dla porównania: to poziom porównywalny ze standardową rozmową; pompa nie wymaga dodatkowej izolacji akustycznej w typowych kotłowniach przemysłowych ani wentylowanych pomieszczeniach technicznych.

Temperatura otoczenia pracy mieści się w zakresie -15 °C do +40 °C, co pozwala na instalację zarówno w ogrzewanych rozdzielniach ciepła, jak i częściowo wentylowanych przestrzeniach pomocniczych.

Producent udostępnia dedykowane instrukcje montażu i uruchomienia, a także opcjonalne konsole fundamentowe oraz kołnierzowe łączniki umożliwiające kompensację długości przy wymianie starszych jednostek na nowe bez przebudowy całego rurociągu.
