Pompa obiegowa Wilo-VeroLine-IPL 65/175-7,5/2-IE3 2121227

Konstrukcja inline do instalacji w rurociągach i na fundamencie

Jednostopniowa pompa odśrodkowa z suchym wirnikiem w kompaktowej konstrukcji inline przeznaczona do pracy w instalacjach ciepłowniczych, chłodniczych i przemysłowych. Korpus pompy oraz laterna pokryte są warstwą kataforezy - proces ten tworzy równomierną powłokę ochronną na całej powierzchni odlewu, również w trudno dostępnych miejscach, co skutecznie zabezpiecza przed korozją.

Budowa mechaniczna i materiały konstrukcyjne

Korpus pompy wykonany jest z żeliwa GG 25 (GJL-250), wirnik z żeliwa GG 20 (GJL-200). Wał ze stali nierdzewnej - w standardowej wersji stanowi jednoczęściowe połączenie z silnikiem (wykonanie monoblokowe). Dostępna jest również wersja N z silnikiem standardowym V1 i wsunietym wałem ze stali nierdzewnej, montowanym za pomocą sprzęgła.

Uszczelnienie mechaniczne typu AQ1EGG jest niezależne od kierunku obrotów i działa w układzie wymuszonego przepływu - medium przepływa przez szczelnię pod ciśnieniem, zapobiegając jej przegrzewaniu się nawet przy wysokich temperaturach roboczych. Dźwigniowe uszczelnienie bellows jest dwukierunkowe.

Wirnik wykonany jest z tworzywa sztucznego redukującego kawitację - specjalny kształt łopatek zmniejsza lokalne podciśnienia przy wlocie.

Stopień ochrony silnika to IP55 - pyłoszczelność oraz ochrona przed strumieniem wody lanego na obudowę z dowolnego kierunku. Izolacja klasy F pozwala na dopuszczalny przyrost temperatury uzwojeń do 100 K powyżej temperatury otoczenia.

Obudowa skrzynki zaciskowej może być wykonana z tworzywa sztucznego lub metalu - jeśli wymagana jest metalowa obudowa, należy zamówić odpowiednią wersję specjalną.

Parametry pracy i charakterystyka hydrauliczna

Maksymalna wysokość podnoszenia wynosi 33 m, co przy przepływie nominalnym przekłada się na ciśnienie 266 kPa. Maksymalny przepływ osiąga 89,5 m3/h, natomiast punkt optymalnej pracy (BEP) przypada na przepływ rzędu 73,7 m3/h.

Zakres temperatur medium wynosi od -20°C do +120°C, co pozwala na stosowanie pompy zarówno w instalacjach zimnej wody, jak i gorących obiegów grzewczych. Ciśnienie robocze do 10 bar (PN10) odpowiada typowym wymaganiom instalacji CO.

Silnik trójfazowy o mocy 7,5 kW pracuje z prędkością 2900 obr/min przy zasilaniu 3~400 V / 50 Hz. Prąd znamionowy wynosi 13,6 A, a klasa efektywności IE3 oznacza spełnienie wymagań rozporządzenia ErP dla silników wysokosprawnych - sprawność przy pełnym obciążeniu to 90%.

Minimalny wskaźnik efektywności energetycznej MEI ? 0,4 potwierdza konkurencyjną wydajność hydrauliczną urządzenia.

Temperatura otoczenia podczas pracy może wynosić od -15°C do +40°C.

Montaż i obsługa

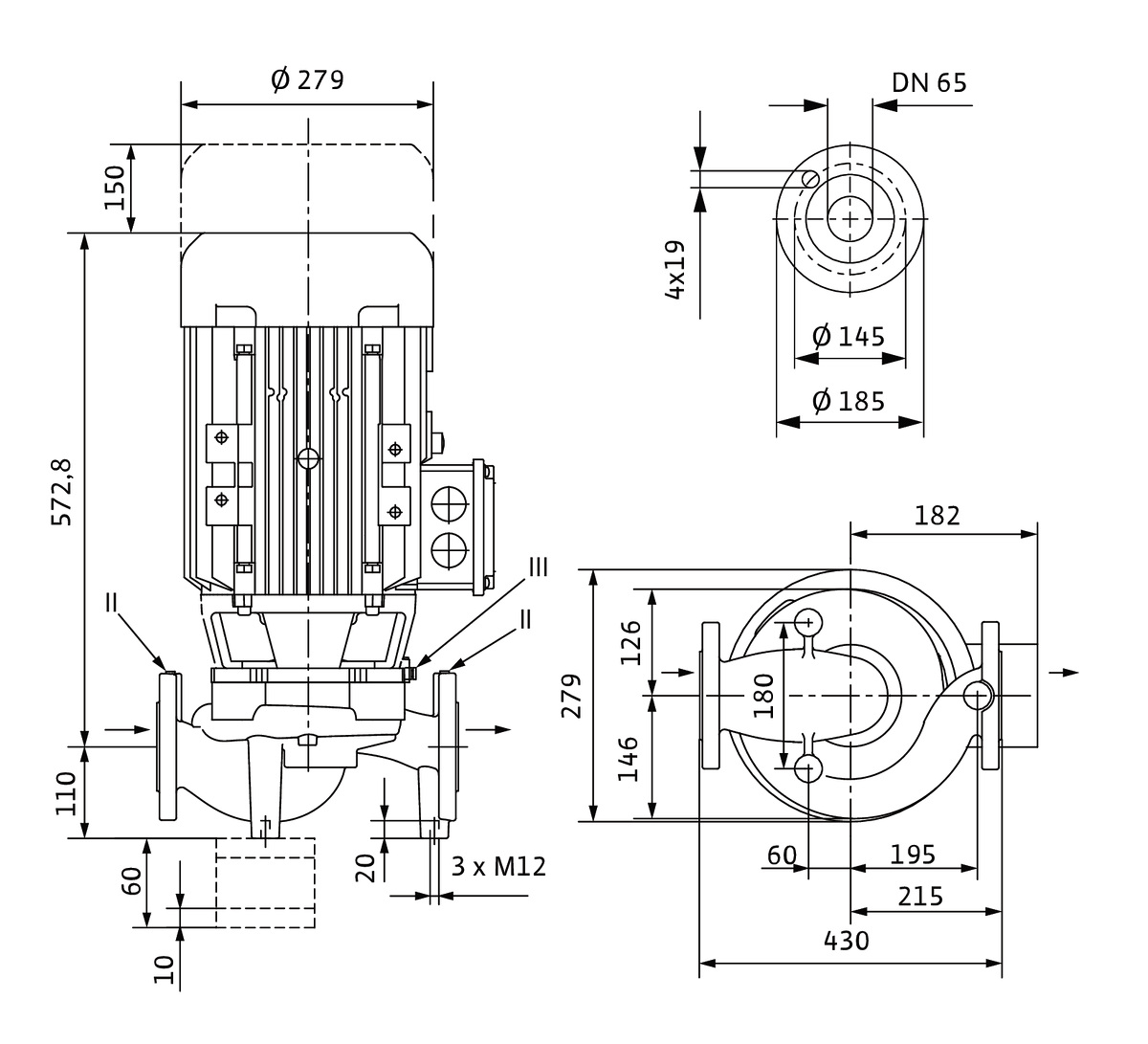

Przyłącza kołnierzowe DN65 według normy EN 1092-2 znajdują się po obu stronach pompy - zarówno po stronie ssawnej, jak i tłocznej. Rozstaw osiowy wynosi 430 mm, szerokość korpusu 279 mm. Masa netto to około 89 kg.

Kołnierze wyposażone są standardowo w gwintowane otwory R 1/8 do podłączenia czujników ciśnienia - umożliwia to monitoring parametrów pracy bez dodatkowych modyfikacji instalacji.

Seria IPL przeznaczona jest do montażu bezpośrednio w rurociągu (inline) lub ustawienia na fundamencie. Konsolki mocujące dostępne są jako wyposażenie dodatkowe.

Przed uruchomieniem należy sprawdzić kierunek obrotów silnika - przy zmianie faz wystarczy zamienić dowolne dwie fazy. Dla silników od mocy 4 kW dostępne jest rozruch gwiazda-trójkąt po usunięciu mostków; schematy połączeń delta (?) i gwiazda (Y) znajdują się na tabliczce zaciskowej.

Na miejscu należy zamontować wyłącznik ochronny silnika - nie jest dostarczany fabrycznie.
